"Ons grootste pakket weegt 45 kg. Moeten we een compressietester van 10 kN of 20 kN bestellen?"
We zien regelmatig versies van deze vraag.
De ontbrekende informatie is geen andere pakketdimensie. Het is de kracht die de test moet uitoefenen en meten.
De massa van de verpakking vertelt je niet de compressiekracht waarbij een karton zal buigen of inklappen. Ook geeft het kiezen van de grootste beschikbare machine je niet automatisch de beste configuratie voor tests met lagere kracht.

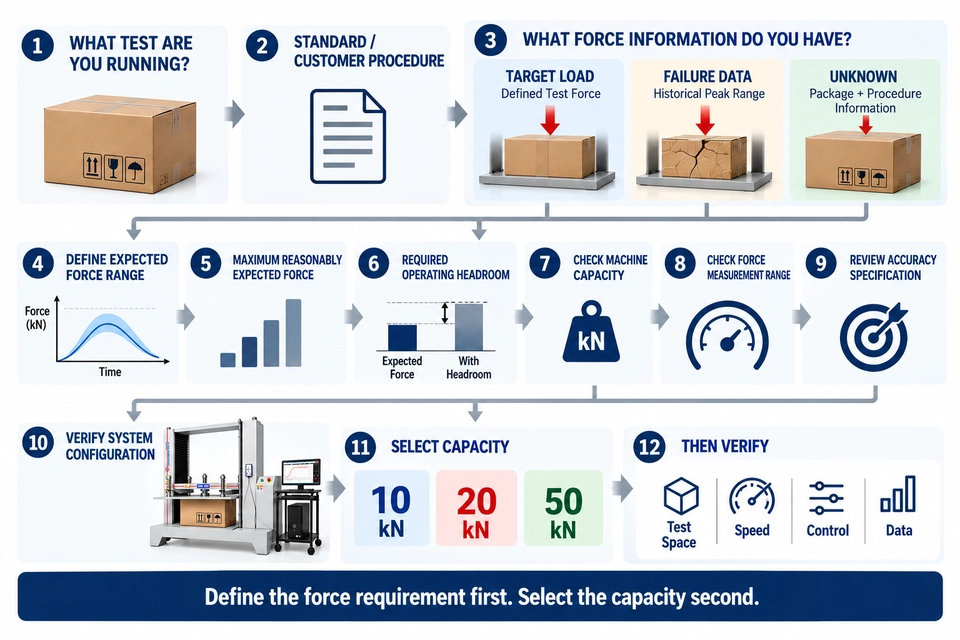

Een nuttige capaciteitsbeslissing scheidt vier dingen:
Pakketmassa
Vereiste of verwachte compressiekracht
Krachtmeetbereik
Maximale machinecapaciteit
Voor een verpakkingscompressietester van 10, 20 of 50 kN moet de selectie beginnen met de testkracht—niet met het gewicht dat op het verzenddocument staat.
Het gewicht van het pakket bepaalt niet de testcapaciteit
Neem een gevuld pakket met een massa van:
40 kg
De benaderde zwaartekracht is:
40 × 9,81 ≈ 392 N = 0,392 kN
De berekening klopt.
De conclusie:
"Daarom heeft het pakket minder dan 1 kN compressiecapaciteit nodig"
zou dat niet zijn.
Een boxcompressietest brengt een externe compressieve belasting toe op de verpakkingsstructuur. De belasting waaronder die constructie vervormt, buigt of instort hangt af van hoe de kracht wordt overgenomen.
Voor een golfkarton kan dat worden beïnvloed door de plankconstructie, de combinatie van de fluit, paneelgeometrie, hoeken, naden en sluitingen. Interne trays, partities of het product zelf kunnen het laadpad veranderen. Vocht en conditionering kunnen de reactie van golfplaat veranderen. De toetsoriëntatie is ook belangrijk.
Twee pakketten kunnen daarom dezelfde gevulde massa en zeer verschillend compressiegedrag hebben.
Dus wanneer een RFQ zegt:
Pakketgewicht: 40 kg
Vereiste tester: 20 kN
Onze volgende vraag is:
Wat leidde tot de eis van 20 kN?
Als het antwoord simpelweg is "het pakket is zwaar", moet de force-eis nog steeds worden gedefinieerd.
Begin met de kracht die de test moet bereiken
Er zijn drie gemeenschappelijke startpunten.
Historische compressiegegevens
Als het pakket al getest is, zijn eerdere resultaten meestal nuttiger dan een theoretische gok.
Stel dat vijf representatieve piekbelastingen waren:
4,1 / 4,6 / 4,4 / 4,8 / 4,5 kN
Er is bewijs dat het normale testgebied rond de 4–5 kN ligt.
Gebruik niet slechts één handig resultaat. Kijk naar een representatieve groep en bedenk hoeveel de resultaten per verpakking verschillen.
Een gedefinieerde testvereiste
Soms geeft de procedure al de kracht aan.
Bijvoorbeeld:
Pas 12 kN toe en houd de belasting vast gedurende de gespecificeerde houdperiode.
Nu is 12 kN een bekende uitrustingsvereiste.
De massa van het pakket is niet langer de primaire krachtselectie-input.
Onbekende faalkracht
Dit is gebruikelijk bij een nieuw verpakkingsontwerp.
Verzin geen nummer alleen omdat het RFQ-formulier een leeg scherm heeft met het label "Capaciteit."
Schrijf:
Verwachte piekkracht: Onbekend
Vervolgens worden de verpakkingsconstructie, afmetingen, vulde massa, interne verpakking, testoriëntatie en procedure verstrekt.
Een onbekende kracht is iets om rekening mee te houden tijdens de configuratie—niet iets om achter een willekeurige selectie van 20 of 50 kN te verbergen.
Streefbelasting en faalbelasting zijn niet hetzelfde
Dit onderscheid is makkelijk te missen.
Overweeg deze twee vereisten:
Test A: Pas 12 kN toe en houd vast.
en:
Test B: Complimeer het pakket tot structurele falen. Eerdere exemplaren faalden rond 12 kN.
Beide vermelden 12 kN.
Ze beschrijven niet dezelfde test.
In Test A is 12 kN een gedefinieerde doelbelasting. De machine moet de vereiste belasting bereiken en regelen volgens de procedure.
In Test B is 12 kN een waargenomen of geschatte faalregio. Een ander exemplaar kan eronder falen—of erachter doorgaan.
Dat verschil is belangrijk als je kijkt naar capaciteit boven de verwachte kracht.
Voor een bekende doelbelastingstest kan het vereiste testpunt goed gedefinieerd zijn.
Voor een destructieve test, vooral op een nieuw pakket, kan de bovenste kracht meer onzekerheid bevatten.
Voordat je het over "veiligheidsmarge" hebt, bepaal welke van deze twee getallen je daadwerkelijk hebt:
VEREISTE DOELBELASTING
of
VERWACHTE FAALLAST
Ze moeten niet door elkaar worden behandeld.
Capaciteit, meetbereik en werkbereik verschillen
Stel dat je dozen normaal gesproken piekkrachten produceren rond:
4–6 kN
U ontvangt offertes voor systemen die als volgt worden beschreven:
10 kN
20 kN
50 kN
Die cijfers zijn belangrijk, maar ze beantwoorden niet elke vraag over krachtmeting.
Het helpt om drie concepten te scheiden.
Machinecapaciteit
De maximale opgeleverde krachtcapaciteit van de machine of voorgestelde systeemconfiguratie.
Krachtmeetbereik
Het krachtbereik dat samenhangt met de voorgestelde meetconfiguratie.
Ga er niet alleen op basis van een framecapaciteitsgetal van uit dat je elk detail van de krachtmetingsconfiguratie kent. Vraag de leverancier te identificeren wat er daadwerkelijk wordt geleverd en hoe de krachtspecificatie van toepassing is.
Normaal werkbereik
De regio waar je echte pakkettests normaal plaatsvinden.
Als de meeste tests tussen 4 en 6 kN liggen, is dit het bereik dat je herhaaldelijk zult gebruiken—niet slechts een klein aantal op weg naar de maximale capaciteit van de machine.
Dit verandert de vraag die je aan een leverancier moet stellen.
In plaats van alleen:
"Wat is de maximale capaciteit?"
Vraag het:
"Welk krachtmeetbereik wordt voorgesteld, en hoe wordt nauwkeurigheid bepaald over het bereik dat we daadwerkelijk gebruiken?"
Dat wordt vooral belangrijk wanneer nauwkeurigheid wordt gespecificeerd als een percentage van de volledige schaal.
Waarom ±1% F.S. belangrijk is bij het vergelijken van capaciteit
De ITM-LAB RS-8401 specificeert de laadnauwkeurigheid als:
±1% F.S.
F.S. betekent volledige schaal.
Een volledige specificatie mag niet worden gelezen alsof het een specificatie is die het percentage van de leesstof is.
De rekenkunde is eenvoudig.
| 10 kN | 0,10 kN |
| 20 kN | 0,20 kN |
| 50 kN | 0,50 kN |
Bijvoorbeeld:
10 kN × 1% = 0,10 kN
terwijl:
50 kN × 1% = 0,50 kN
Deze figuren zijn een wiskundige illustratie van de betekenis van 1% van de volledige schaal.
Ze zijn geen kalibratiecertificaat en moeten niet worden geïnterpreteerd als een verklaring dat de daadwerkelijke meetfout op elk testpunt noodzakelijkerwijs gelijk zal zijn aan die waarden.
De toepasselijke systeemspecificatie en gekalibreerde configuratie moeten nog worden bevestigd.
Wat betekent dit bij het kopen van een tester?
Stel dat de meeste van je compressietests rond 4 kN plaatsvinden.
Vergelijk een voorstel van 10 kN en 50 kN niet alleen door te vragen:
"Kunnen beide machines 4 kN bereiken?"
Maximale capaciteit beantwoordt die vraag.
Het beantwoordt de vraag om de meting niet.
Vraag hoe krachtnauwkeurigheid wordt gespecificeerd voor elke voorgestelde configuratie over het bereik dat je daadwerkelijk wilt gebruiken.
Dit betekent niet dat de machine met de laagste capaciteit automatisch de juiste is.
Het betekent:
Meer maximale capaciteit en betere geschiktheid voor een bepaald werkgebied zijn niet dezelfde bewering.
10 kN vs 20 kN vs 50 kN: Hoe moet je ze vergelijken?
Er is geen betrouwbare universele regel zoals:
10 kN = kleine dozen
20 kN = middelgrote dozen
50 kN = grote dozen
De grootte van de karton beïnvloedt voornamelijk de vereiste testomvang. Het bepaalt niet direct de compressiesterkte van het pakket.
Hetzelfde probleem geldt voor:
10 kN = lichte pakketten
20 kN = middelgrote pakketten
50 kN = zware pakketten
Pakketmassa alleen kan die beslissing ook niet nemen.
Een nuttigere vergelijking is:
| Configuratie | Capaciteitsvraag |
|---|---|
| 10 kN | Dekt 10 kN de hoogste, redelijkerwijs verwachte kracht voor het huidige testprogramma? |
| 20 kN | Is het extra krachtbereik dat door huidige tests vereist wordt of een gedefinieerde toekomstige vereiste? |
| 50 kN | Is deze hogere krachtcapaciteit echt vereist, en hoe past de voorgestelde meetconfiguratie bij de normale werkkrachten? |
| Alle opties | Controleer de krachtspecificatie, werkafstand, testprocedure en vereiste operationele headroom. |
Let op wat er ontbreekt in de tabel:
"Geschikt pakket gewicht."
Er is geen eerlijke universele waarde om daar aan toe te kennen.
Hetzelfde geldt voor:
"Geschikt formaat karton."
Een groot maar licht gebouwd pakket kan bij een lagere kracht falen dan een kleiner, zwaar versterkt pakket.
Selecteer de capaciteit uit de force-vereiste. Selecteer de testruimte uit de pakketenvelop.
Hoeveel extra capaciteit moet je boven de verwachte kracht laten?
Er is geen universele 20%-regel voor elke verpakkingscompressietest.
Neem een pakket met deze recente piekresultaten:
4,1 / 4,6 / 4,4 / 4,8 / 4,5 kN
Vergelijk dat met een nieuw pakket waarvoor het engineeringteam zegt:
"We denken dat hij zal falen bij ongeveer 5 kN, maar we hebben hem nooit getest."
Het nominale getal kan er vergelijkbaar uitzien.
De onzekerheid is dat niet.
De juiste operationele headroom kan afhangen van:
- variatie per exemplaar;
- of de kracht wordt gemeten, geschat of gespecificeerd;
- doelbelasting versus destructief testen;
- de toepasselijke procedure;
- systeembedienings- en overbelastingslimieten;
- en definieerde toekomstige testvereisten.
deze reden moet je niet het volgende laten draaien:
Verwachte Force × 1,2
tot een universele formule voor de selectie van apparatuur, tenzij een specifieke interne of externe eis die marge vastlegt.
Een betere vraag is:
Wat is de hoogste kracht die deze test redelijkerwijs kan bereiken, inclusief de onzekerheid die we daadwerkelijk hebben?
Beoordeel vervolgens het systeem aan de hand van die vereiste.
Wat als de piekcompressiekracht onbekend is?
Los een onbekende kracht niet automatisch op door de grootste machine te bestellen.
Begin met het beschikbare bewijs.
Eerdere testgegevens?
Gebruik het daadwerkelijke bereik en de variabiliteit.
Gedefinieerde klantenbelasting?
Gebruik het vereiste testpunt.
Betrouwbare gegevens van vergelijkbare pakketten?
Gebruik het als schatting, terwijl je rekening houdt met verschillen in constructie en testconditie.
Volledig nieuw ontwerp?
Houd de kracht als onbekend gemarkeerd en documenteer het pakket.
Voor een nieuw pakket omvat nuttige informatie:
Bouw
W × D × H
Gevulde massa
Interne verpakking
Leeg/gevulde conditie
Oriëntatie
Conditionering
Standaard- / klantprocedure
Het doel is niet om een exacte faalkracht alleen uit deze input te berekenen.
Het is om de onzekerheid zichtbaar te maken voordat de apparatuur wordt gespecificeerd.
Drie capaciteitsbeslissingen die we anders zouden behandelen
Echte RFQ's maken het onderscheid duidelijker.
"Onze dozen falen meestal rond de 4–5 kN, maar we willen 50 kN voor de toekomst."
Het laboratorium levert vijf recente resultaten:
4,1, 4,6, 4,4, 4,8 en 4,5 kN.
Dit is nuttige informatie. Het huidige werkgebied is redelijk goed gedocumenteerd.
De koper wil ook toekomstige flexibiliteit.
Dat is een legitieme vereiste – maar "toekomst" heeft een kleine definitie nodig.
Zijn er al hogere krachtpakketten gepland? Welk krachtbereik wordt verwacht? Zit er een klantprogramma achter de vereiste, of wordt 50 kN simpelweg gekozen omdat het het grootste beschikbare aantal is?
De huidige vereiste van 4–5 kN en de toekomstige eis moeten beide worden gedocumenteerd.
Vervolgens kan de voorgestelde configuratie aan beide worden beoordeeld.
"Onze klant heeft 12 kN nodig voor de holdtest."
Deze begint anders.
De klantprocedure vereist dat het pakket 12 kN bereikt en gedurende een bepaalde periode onder belasting blijft.
Een configuratie met een maximale nominale capaciteit onder 12 kN kan aan die eis niet voldoen.
Dat elimineert onmiddellijk onvoldoende capaciteit.
Maar de apparatuurreview stopt daar niet.
De leverancier moet nog begrijpen of 12 kN de hoogste kracht is die tijdens de test wordt verwacht, welke controle-eis geldt tijdens de holding en hoe de krachtspecificatie geldt rond dat testpunt.
De bekende doelbelasting lost een deel van de capaciteitsvraag op—niet de hele systeemconfiguratie.
Nieuwe dubbelwandige exportdoos. Geen eerdere BCT-gegevens.
Het derde project heeft:
65 kg gevuld gewicht
Dubbelwandige golfplaten constructie
Compressie naar falen
Geen historische compressieresultaten
Het getal van 65 kg geeft niet de ontbrekende faalkracht op.
Evenmin de fysieke grootte van het pak.
De nuttige volgende stap is het verzamelen van de pakkettekening, constructie-informatie, interne verpakking, oriëntatie, conditioneringsvereisten en testprocedure. Data van echt vergelijkbare pakketten kan worden beschouwd als die bestaat.
Als de piek onbekend blijft, wordt die onzekerheid onderdeel van de capaciteitsbeoordeling.
Het mag niet worden vermomd als:
"Laten we voor de zekerheid 50 kN kiezen."
Moet je meer capaciteit kopen voor toekomstige pakketten?
Soms is dat goed om te kopen.
Een laboratorium kan verwachten de machine vele jaren te gebruiken, terwijl het huidige verpakkingsprogramma slechts een deel van de producten omvat die het later wil testen.
Toekomstige capaciteit mag daarom niet worden genegeerd.
Probeer het te definiëren.
In plaats van:
"Misschien hebben we ooit sterkere pakketten nodig."
Geef alles wat bekend is:
"Volgend jaar wordt een nieuw programma voor terugretourverpakkingen verwacht, met testbelastingen mogelijk boven onze huidige 5 kN-grens."
Zelfs een schatting van de toekomstige eis geeft de leverancier meer om mee te werken dan alleen het aanvragen van de grootste capaciteit.
Er is hier een balans.
Te weinig capaciteit kan toekomstig werk beperken.
Maar een ongedefinieerde toekomstige eis mag de meetbehoeften van de producten die vandaag worden getest niet uitwissen.
Toekomstige capaciteit is een geldige aankoopoverweging. Het moet worden geëvalueerd naast het huidige werkgebied—niet in plaats daarvan.
Vier snelkoppelingen die naar de verkeerde capaciteit kunnen leiden
1. Pakket gewicht → testcapaciteit
Een pakket van 50 kg impliceert niet een specifieke kN-machine.
Massa- en structurele druksterkte zijn verschillende hoeveelheden.
2. Kartongrootte → testcapaciteit
Grote afmetingen kunnen een grotere testruimte vereisen.
Ze vereisen niet automatisch een grotere kracht capaciteit.
3. "Koop de grootste capaciteit om veilig te zijn"
Hogere capaciteit zorgt voor een grotere capaciteit voor de hogere strijdkrachten.
Het sluit de noodzaak niet weg om de voorgestelde krachtmetingsconfiguratie en het normale werkbereik te evalueren.
4. "Onze oude tester was 20 kN"
Het kan nog steeds de juiste capaciteit zijn.
Maar controleer eerst of de pakketten, procedures en krachtbereiken nog steeds hetzelfde zijn.
Een vervangend project is een goed moment om de vereiste te verifiëren in plaats van het oude apparaatnaamplaatje te kopiëren.
Capaciteit is slechts één onderdeel van de tester
Zodra het krachtbereik is begrepen, moet de complete machine nog steeds het pakket en de procedure overeenkomen.
Krachtcapaciteit vertelt je niet:
- of het grootste pakket tussen de platen past;
- of er voldoende platenreis beschikbaar is;
- of de vereiste compressiesnelheid kan worden gereproduceerd;
- of de procedure een constante belasting nodig heeft;
- of verplaatsing gemeten moet worden;
- of welke testgegevens moeten worden vastgelegd.
Controleer na de krachtcapaciteit het volgende:
Testruimte
Pakketoriëntatie
Compressiesnelheid
Besturingsmodus
Vasthouden-vereiste
Verplaatsing
Force-Displacement Data
Voor het bredere selectieproces van apparatuur horen deze factoren in de complete Box Compression Tester Buying Guide in plaats van te worden gebruikt om capaciteit te herdefiniëren.
Roadmap voor het kiezen van capaciteitsselectie voor verpakkingscompressietester
De capaciteitsbeslissing kan worden teruggebracht tot een praktische reeks.
Koppeling van de vereiste aan de RS-8401
De ITM-LAB RS-8401 Verpakkingscompressietester is beschikbaar met:
10 kN / 20 kN / 50 kN
Capaciteitsopties.
Het systeem is ontworpen voor compressie- en stapeltesten van golfkartonnen, verzenddozen, plastic containers en complete transportpakketten.
| Parameter | RS-8401 specificatie |
|---|---|
| Capaciteitsopties | 10 / 20 / 50 kN |
| Laadnauwkeurigheid | ±1% F.S. |
| Belastingresolutie | 1/250.000 |
| Testsnelheid | 0,001–200 mm/min |
| Verplaatsingsresolutie | 0,001 mm |
| Testruimte | Tot 1500 × 1500 × 1500 mm |
| Aandrijfsysteem | AC servomotor |
| Controle | Professionele gesloten-lus besturingssoftware |
We zouden die drie capaciteitsopties niet omzetten in drie willekeurige pakketcategorieën.
Voor capaciteitsbeoordeling is de nuttigere informatie:
Normale werkkracht
Maximale verwachte of vereiste kracht
Doelbelasting- of faaltest
Verpakkingsafmetingen
Testprocedure
Als eerdere compressiegegevens bestaan, neem dan meerdere representatieve resultaten op in plaats van slechts één maximum.
Als de verwachte kracht onbekend is, geef dan de verpakkingsconstructie, afmetingen, vulde massa en testprocedure aan.
Dat geeft de configuratiereview een echte technische basis.
Wat moet je in de RFQ zetten?
Je hoeft de tester niet te ontwerpen voordat je om een offerte vraagt.
Je moet de test beschrijven.
| Vereiste | Informatie om te verstrekken |
|---|---|
| Pakket | Doos / container / compleet pakket |
| Afmetingen | W × D × H |
| Gevulde mis | kg|
| Bouw | Materiaal / plaat / interne ondersteuning |
| Testtype | Compressie / stapeling / beide |
| Belastingtype | Doelbelasting / faalbelasting |
| Normale werkkracht | kN, indien bekend |
| Maximale verwachte kracht | kN, indien bekend |
| Historische resultaten | Verschillende representatieve waarden indien beschikbaar |
| Procedure | Standaard / klantmethode |
| Conditionering | Indien van toepassing |
| Oriëntatie | Testrichting |
| Toekomstige Troepenbehoefte | Als je het echt verwacht |
Als de kracht onbekend is, schrijf dan:
Onbekend
En stuur de informatie die je wel hebt.
Dat is nuttiger dan 20 of 50 kN selecteren zonder te weten waarom.
FAQ
Hoe kies ik tussen een compressietester van 10 kN, 20 kN en 50 kN?
Begin met de vereiste of verwachte compressiekracht. Vervolgens beschouw de maximaal redelijkerwijs verwachte kracht, normale werkbereik, onzekerheid of variabiliteit, vereiste operationele hoofdruimte en de krachtspecificatie van de voorgestelde configuratie. Het gewicht van het pakket alleen zou de capaciteit niet moeten bepalen.
Kan ik de capaciteit van compressietester selecteren op basis van het gewicht van het pakket?
Er mag geen directe conversie worden gebruikt. De massa van het pakket kan worden omgezet in zwaartekracht, maar dat zegt niet hoeveel structurele compressiekracht het pakket zal vervormen of falen.
Kan ik een 50 kN compressietester gebruiken voor een karton dat normaal gesproken maar 5 kN haalt?
Een 50 kN-systeem heeft voldoende bovenkrachtcapaciteit om 5 kN te bereiken, maar de maximale capaciteit alleen bepaalt niet of het de juiste meetconfiguratie is. Controleer het voorgestelde krachtmeetbereik en de toepasselijke nauwkeurigheidsspecificatie met de krachten die je normaal meet.
Wat betekent ±1% F.S. op een compressietester?
F.S. betekent volledige schaal. Wiskundig gezien is 1% van een 10 kN volledige schaal 0,10 kN, terwijl 1% van een 50 kN volledige schaal 0,50 kN is. Deze waarden illustreren hoe een volledige specificatie wordt berekend; De daadwerkelijke systeemprestaties moeten worden geëvalueerd met behulp van de toepasselijke fabrikantspecificatie en gekalibreerde configuratie.
Wat als ik de verwachte compressiekracht van karton niet weet?
Bekijk eerst historische resultaten, gedefinieerde klantbelastingen en betrouwbare gegevens van vergelijkbare pakketten. Voor een nieuw ontwerp zonder bruikbare krachtgegevens vermeld u de behuizingsconstructie, afmetingen, invulde massa, oriëntatie en testprocedure zodat de onbekende kracht tijdens de configuratie kan worden meegenomen.
Definieer de krachtvereiste voordat je de capaciteit kiest
10 kN, 20 kN of 50 kN?
Dat is niet de eerste vraag.
Bepaal eerst wat de test daadwerkelijk moet toepassen en meten.
Houd deze verschillen duidelijk:
Pakket massa ≠ compressiekracht
Doelbelasting ≠ faalbelasting
Machinecapaciteit ≠ krachtmeetbereik ≠ normaal werkbereik
Zodra die begrepen zijn, worden de capaciteitsopties veel makkelijker te evalueren.
Voor een RS-8401 configuratiereview geeft u uw normale werkkracht, maximale verwachte of vereiste kracht, pakketafmetingen en testprocedure aan.
Als de kracht nog niet bekend is, geef dan de verpakkingsconstructie, de gevulde massa en de toepasselijke procedure aan.
Definieer eerst de krachtvereiste. Selecteer de capaciteit als tweede.
