Kies draad- en kabeltestapparatuur door de vereiste mechanische beweging, monsterafmetingen, armaturenontwerp, testsnelheid, cyclitelling en elektrische monitoringsvereisten te matchen. Kabelbuigen, buigen, torsie, conische rotatie en abrupt trekken vereisen verschillende testopstellingen. Controleer voordat u een machine selecteert de toepasselijke testmethode, de bevestigingsomstandigheden van het monster, de criteria voor elektrische faalgevallen en de vereiste testgegevens.
Welke soorten draad- en kabeltestapparatuur worden gebruikt voor duurzaamheidstesten?
Apparatuur voor draad- en kabelduurzaamheid reproduceert mechanische bewegingen of belastingen die kabelassemblages ervaren tijdens gebruik, hantering en herhaald gebruik.
De belangrijkste categorieën zijn kabelbuigtesters, buigtesters, torsietesters, conische rotatietesters en abrupt trektesters.
| Uitrustingstype | Testbeweging | Typische toepassingen | Belangrijke Selectiefactoren |
|---|---|---|---|
| Kabelbuigtester | Herhaalde hoekbuiging | USB-kabels, oordopjes, signaalkabels | Hoek, armatuur, belasting, cycli |
| Kabelbuigtester | Herhaalde buigbeweging | Flexibele kabels en kabelassemblages | Bewegingspad, buiggeometrie, snelheid |
| Kabeltorsietester | Rotatievervorming | Kabels die aan verdraaiing zijn blootgesteld | Rotatieas, hoek, monsterlengte |
| Kegelvormige rotatietester | Beweging rond een gedefinieerd bevestigingspunt | Draagbare voedingkabels | Rotatiegeometrie, montage, belasting |
| Plotselinge trektester | Herhaald plotseling trekken | Stroomkabels en kabelaansluitingen | Trekbeweging, lading, bevestiging |
| Elektrische kabeltester | Elektrische metingen | Kabelassemblages en bedradingstranaven | Meettype, kanalen, limieten |
Een elektrische kabeltester en een mechanische kabelduurzaamheidstester dienen verschillende functies. Elektrische testapparatuur mag niet worden verondersteld mechanische vermoeidheidscondities te reproduceren.
De selectie van apparatuur begint met de testbeweging, niet met de naam van de machine.
Hoe stem je een kabeltestmachine af op de vereiste testbeweging?
De juiste testmachine moet de beweging reproduceren die is gedefinieerd door de productspecificatie, klanteis of goedgekeurde testprocedure.
Voor een USB-kabel kan de procedure herhaaldelijk hoekbuigen nabij de connector of rekverlichting vereisen.
Voor een kabel die tijdens gebruik aan draaiing wordt blootgesteld, kan rotatievervorming de relevante testvoorwaarde zijn.
Voor een stroomkabel voor een draagbaar apparaat kan de gespecificeerde methode conische rotatie of abrupt trekken omvatten.
Controleervoordat je machines vergelijkt:
-
Welk deel van de assemblage blijft vast.
-
Welk onderdeel beweegt tijdens het testen
-
De bewegingsas en startpositie
-
De vereiste buig- of rotatiehoek
-
Of er nu een gewicht, kracht of spanning wordt uitgeoefend
-
De definitie van één voltooide testcyclus
-
De vereiste faalcriteria
Machines met vergelijkbare productnamen kunnen verschillende mechanische opstellingen gebruiken.
Een kabelbuigtester moet niet automatisch als geschikt worden beschouwd voor torsietesten, en een torsietester reproduceert mogelijk niet de beweging die nodig is voor een buigtest.
Hoe beïnvloeden kabelafmetingen en armaturen de keuze van apparatuur?
Alleen de kabeldiameter bepaalt niet of een monster getest kan worden.
De volledige assemblage kan connectoren, behuizingen, rekontlastingen, montagevoorzieningen en kabelsecties omvatten die de keuze van het armatuur beïnvloeden.
Voor een gemonteerd elektronisch product moet het armatuur mogelijk de behuizing van het apparaat vasthouden terwijl de kabel kan bewegen.
De klempositie kan ook de locatie van de aangelegde mechanische spanning beïnvloeden.
Checklist voor selectie van specimen en vaste onderdelen
| Selectiefactor | Informatie te Bevestigen | Materieelimplicatie |
|---|---|---|
| Kabeldiameter | Minimale en maximale buitendiameter | Klemcompatibiliteit |
| Monsterlengte | Totale en bruikbare testlengte | Testruimte en montage |
| Connectorafmetingen | Breedte, hoogte en geometrie | Speling van het armaturen |
| Rek-ontlastingspositie | Locatie ten opzichte van de woning | Buigpunt |
| Bewegingsas | Vereiste rotatie of buigcentrum | Uitlijning van de armatuur |
| Toegepaste belasting | Gewicht, kracht of spanning | Laadregeling |
| Elektrische verbindingen | Aantal en locatie van verbindingen | Monitoringinterface |
Een bevestiging moet het monster vasthouden zonder onbedoelde beweging of interferentie te veroorzaken.
Voor het selecteren van apparatuur levert u een monstertekening aan die de montagepositie en het bewegingspad aangeeft.

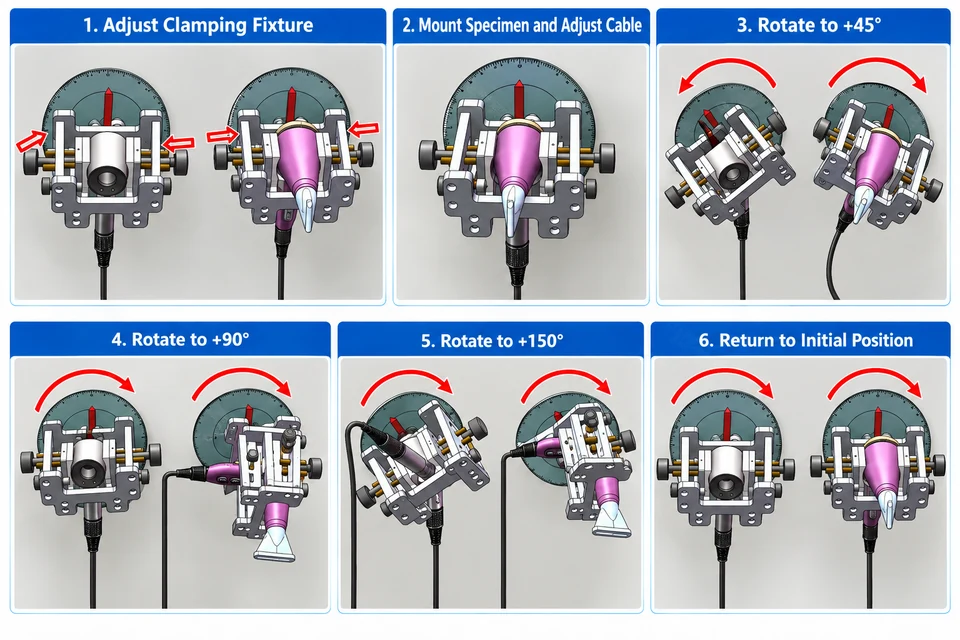

Voorbeeld: RS-8115A-3 Buigtester voor föhns
De ITM-LAB RS-8115A-3 is een productspecifieke buigtestconfiguratie voor föhnassemblages.
De gedocumenteerde technische configuratie omvat:
-
Drie gesynchroniseerde teststations
-
Productspecifieke specimenbevestigingen
-
Instelbare bewegingshoek: 0 tot ±150°
-
Testsnelheid: 5–60 cycli/min
-
Kabeltesthoogte: 1 m
-
Detectie van elektrische breuk met stationstop
Het armatuur biedt plaats aan de föhn in plaats van het monster als een losstaande kabel te behandelen.
Dit illustreert waarom de afmetingen en montagecondities van het complete product moeten worden geëvalueerd voordat de machine wordt gekozen.
Welke testhoek, snelheid en aantal cycli moet je specificeren?
Testhoek, snelheid, aantal cycli en belastingscondities moeten afkomstig zijn van de toepasselijke testprocedure.
Deze waarden beschrijven verschillende delen van de test en moeten niet onafhankelijk worden vergeleken.
| Parameter | Wat te specificeren | Waarom het belangrijk is |
|---|---|---|
| Testhoek | Startpositie en bewegingsbereik | Definieert hoekverplaatsing |
| Testsnelheid | Waarde en eenheid | Definieert de bewegingssnelheid |
| Cyclitelling | Vereiste cycli en cyclusdefinitie | Bepaalt de testduur |
| Verblijftijd | Pauze op gespecificeerde posities | Beïnvloedt de bewegingstiming |
| Batchpauze | Geplande pauzes tussen cyclusgroepen | Beïnvloedt verstreken tijd |
| Toegepaste belasting | Gewicht, kracht of spanning | Definieert mechanische belasting |
Testhoek
Een opgegeven hoek moet samen met de startpositie en bewegingsrichting worden geïnterpreteerd.
Een procedure die bijvoorbeeld een beweging van −90° naar +90° specificeert, is niet noodzakelijkerwijs gelijk aan een procedure die een enkele 180° rotatie specificeert.
De armatuur en controller moeten de vereiste beweging reproduceren.
Testsnelheid
De snelheid van kabeltest kan worden uitgedrukt in omwentelingen per minuut, cycli per minuut of een andere eenheid.
Deze waarden kunnen niet direct worden vergeleken zonder te weten hoe de machine één cyclus definieert.
Versnelling, vertraging en verblijftijd kunnen ook de duur van de test beïnvloeden.
Testcyclustelling
Het aantal cycli bepaalt de vereiste herhaalde beweging, maar bepaalt niet de volledige testernst.
Een testspecificatie moet ook de beweging, hoek, belasting, snelheid en relevante bedrijfsomstandigheden beschrijven.
Hoe wordt de duur van de kabelbuigtest berekend?
Voor een test die 30.000 voltooide cycli vereist bij 30 cycli per minuut:
Testduur = 30.000 ÷ 30 = 1.000 minuten
De berekende bewegingstijd is ongeveer 16,7 uur.
Deze berekening sluit verblijfstijd, geplande pauzes, installatie van het monster en onderbrekingen uit.
Het gaat er ook van uit dat de gespecificeerde snelheid verwijst naar voltooide testcycli in plaats van motoromwentelingen.
Wanneer is elektrische monitoring nodig tijdens het testen van kabelduurzaamheid?
Elektrische monitoring is nodig wanneer de acceptatiecriteria geleidercontinuïteit, een elektrische meetlimiet of een andere elektrische storingsconditie omvatten.
Mechanische vermoeidheid kan leiden tot een elektrische storing voordat zichtbare schade ontstaat.
Een mechanische testmachine bevat echter niet automatisch elektrische monitoring.
Continuïteitsmonitoring
Continuïteitsmonitoring controleert of een elektrisch pad nog verbonden blijft onder de geconfigureerde detectiecondities.
Het kan worden gebruikt om een open circuit te identificeren tijdens herhaalde beweging.
Impedantiemonitoring
Impedantiemonitoring vergelijkt gemeten elektrische waarden met geconfigureerde limieten.
Afhankelijk van de machineconfiguratie kan een situatie buiten bereik een alarm activeren, het getroffen station stoppen en de huidige cycli behouden.
Het meetbereik, de kanaalindeling en de detectieomstandigheden moeten worden bevestigd bij de fabrikant.
Voorbeeld: RS-8116-6A oorhaak draaitester
De ITM-LAB RS-8116-6A is ontworpen voor TWS oorhaak-twisttesten met TWS oordopjes.
De gedocumenteerde configuratie omvat:
-
Zes onafhankelijk bestuurde stations
-
Panasonic AC servomotoren
-
OMRON-touchscreen en Mitsubishi PLC
-
THINGET touchscreen voor online impedantiemonitoring
-
Configureerbare boven- en onderimpedantielimieten
-
Automatische stop van het getroffen station wanneer de gemonitorde waarde de geconfigureerde limieten overschrijdt
De gedocumenteerde testsnelheid is 1–60 tpm, en het cyclusinstelling is 1–999.999 cycli.
De RS-8116-6A laat zien hoe mechanische beweging en elektrische monitoring gecombineerd kunnen worden in één testsysteem.
De geschiktheid voor andere kabelassemblages moet worden bevestigd aan de hand van het monster en de testprocedure.
Hoe kies je tussen onafhankelijke en gesynchroniseerde teststations?
Het aantal stations bepaalt hoeveel exemplaren kunnen worden geïnstalleerd, maar het bepaalt niet of ze onafhankelijk opereren.
Gesynchroniseerde stations volgen een gedeeld bewegingsprogramma.
Onafhankelijke stations kunnen afzonderlijk opereren of stoppen wanneer ze worden ondersteund door het besturingssysteem.
Zo gebruikt de RS-8115A-3 drie gesynchroniseerde stations, terwijl de RS-8116-6A zes onafhankelijk bestuurde stations heeft.
Bevestig voordat je een multi-station tester kiest:
-
Aantal stations
-
Onafhankelijke of gesynchroniseerde beweging
-
Individuele cycli tellen
-
Elektrische monitoring per station
-
Automatisch stopgedrag
-
Armatuurcompatibiliteit
-
Beschikbare testrecords
De juiste configuratie hangt af van de testprocedure en de vereiste laboratoriumworkflow.
Vergelijking van draad- en kabeltestmachines: toepassingen en selectiecriteria
ITM-LAB produceert verschillende testmachines voor kabelbuigen, buigen, torsie, abrupt trekken en productspecifieke duurzaamheidstoepassingen.
De volgende vergelijking helpt kopers te bepalen welke categorie apparatuur moet worden geëvalueerd.
| RS-8105A | Kabelbuigtester | Herhaald buigen | Hoek, lading, armatuur | |
| RS-8105D | 45° Kabelconische Tester | Draagbare apparaat-stroomkabels | Conische rotatie | Rotatiegeometrie en montage |
| RS-8116-6B | Buigtester | Koptelefoon-, USB-, data- en oplaadkabels | Herhaald buigen | Testconfiguratie met zes stations |
| RS-8111A | Kabelbuiging & Torsietester | Flexibele draad- en kabelassemblages | Buigen en torsie | Bewegingstype en monstergeometrie |
| RS-8112A | Automatische Abrupt Pull Tester | Stroomkabels en kabelverbindingen | Plotseling trekken | |
| RS-8116-6A | Oorhaak Twist Tester | TWS oordopjes oorhaakjes | Gecontroleerde hoek-/draaibeweging | Onafhankelijke stations en impedantiemonitoring |
| RS-8115A-3 | Haarföhn Buigtester | Kabelassemblages voor föhns | Productspecifieke hoekbuiging | Aangepaste armaturen en gesynchroniseerde stations |
Deze modellen worden gegroepeerd op applicatie in plaats van gerangschikt op prestaties.
Voor kabelbuigen kun je de RS-8105A of RS-8116-6B evalueren. Voor buigen en torsie, bekijk de RS-8111A. Voor TWS oorhaaktesten met online impedantiemonitoring kunt u de RS-8116-6A overwegen. De uiteindelijke selectie hangt af van het monster, het bevestigingsmateriaal en de testprocedure.
Toepassingen voor kabelbuiging
Voor het buigen van USB-, oordopjes en signaalkabels kunt u de RS-8105A en RS-8116-6B beoordelen volgens de vereiste bewegings- en armatuurconfiguratie.
Toepassingen van kabelbuiging en torsie
Voor testprocedures die buiging of rotatievervorming vereisen, beoordeel de RS-8111A aan de hand van de gespecificeerde beweging.
TWS Oorhaak Twist Test
Voor oorhaaktoepassingen die onafhankelijke stationsbesturing en online impedantiemonitoring vereisen, evalueer de RS-8116-6A.
Productspecifieke buigtoepassingen
Voor in elkaar gezette producten zoals föhns moeten het armatuur en de beweging mogelijk worden geconfigureerd rond het complete product.
De RS-8115A-3 is een voorbeeld van deze opstelling.
Welke normen gelden voor mechanische duurzaamheidstests van draad en kabels?
De toepasselijke norm hangt af van het producttype, het beoogde gebruik en de vereiste testmethode.
Kabelbuig-, torsie-, buig- en trektests kunnen verschillende apparatuur en procedures vereisen.
Relevante specificaties kunnen afkomstig zijn van gepubliceerde IEC-, UL-, ASTM- of ISO-normen, klantprocedures of OEM-testmethoden.
Controleervoordat je een machine kiest:
-
Standaardnummer en editie
-
Toepasselijke testclausule
-
Monstervoorbereiding
-
Eisen aan bevestiging en apparatuur
-
Vereiste beweging en lading
-
Testsnelheid en duur
-
Elektrische monitoringsvereisten
-
Falen en acceptatiecriteria
Een machine die in staat is een gespecificeerd uurwerk te produceren, voldoet niet automatisch aan elke standaard die die beweging betreft.
De voorgestelde apparatuur en het armatur moeten worden geëvalueerd aan de hand van de volledige toepasselijke procedure.
Wat moet je opsturen naar een fabrikant van draad- en kabeltestmachines?
Een offerteverzoek moet de vereiste test definiëren in plaats van alleen een machinetype te noemen.
De volgende informatie stelt de fabrikant in staat de vereiste uitrustingsconfiguratie te evalueren.
| RFQ-item | Informatie om te verstrekken |
|---|---|
| Exemplaar | Kabeltype en volledige assemblage |
| Tekening | Afmetingen, connector, behuizing, rekaflasting |
| Testprocedure | Standaard, editie, OEM SOP of interne methode |
| Beweging | Buigen, buigen, torsie, kegelvormige rotatie, abrupte trek |
| Testhoek | Bewegingsbereik en startpositie |
| Testsnelheid | Snelheid, eenheid en cyclusdefinitie |
| Testcycli | Vereiste telling, wachttijd en pauzes |
| Laden | Gewichten, kracht of spanning |
| Stations | Hoeveelheid en controle-eisen |
| Elektrische monitoring | Continuïteit, impedantie en faallimieten |
| Acceptatiecriteria | Mechanische en elektrische defectomstandigheden |
| Installatie | Stroomvoorziening en beschikbare ruimte |
Voorbeeld RFQ voor een kabelbuigtester
"We hebben een kabelbuigtester nodig voor USB-kabelassemblages. De procedure vereist herhaalde hoekbeweging, een gedefinieerd aantal cycli en monitoring van elektrische continuïteit. Wij kunnen de monstertekening, klempositie, testmethode en acceptatiecriteria leveren. Beveel alstublieft een geschikte machine en armaturenconfiguratie aan."
Een verzoek met deze gegevens stelt de fabrikant in staat de testvereisten te vergelijken met de werkelijke capaciteiten van de machine.
Welke fouten moeten kopers vermijden bij het kiezen van kabeltestapparatuur?
Selecteren alleen op machinenaam. Apparatuur die wordt beschreven als buig-, buig- of torsietesters kan verschillende bewegingsmechanismen gebruiken. Bevestig de daadwerkelijke testbeweging.
Connectorgeometrie negeert. Alleen de kabeldiameter bepaalt niet de compatibiliteit van het armatuur. Inclusief de connector, behuizing en rekverlichting.
Verschillende snelheidsunits vergelijken. Bevestig of een specificatie betrekking heeft op toeren, cycli per minuut of een andere bewegingssnelheid.
Uitgaande van onafhankelijke stationcontrole. Controleer of meerdere stations onafhankelijk of synchroon opereren.
Aangenomen dat elektrische monitoring inbegrepen is. Bevestig de meethardware, kanaalconfiguratie, limieten en stoplogica.
Apparatuur selecteren voordat je de testprocedure bevestigt. Controleer de eisen van apparatuur en methode voordat je de configuratie definitief maakt.
Veelgestelde vragen
Hoe kies ik een kabelbuigtester voor het testen van de duurzaamheid van USB-oplaadkabels?
Bevestig de afmetingen van de USB-kabelassemblage, connectorgeometrie, vereiste buighoek, bewegingssnelheid, cyclitelling, belasting en elektrische monitoringsvereisten. Kies een machine waarvan de bevestiging en beweging de gespecificeerde testprocedure reproduceren.
Wat is het verschil tussen een kabelbuigtester en een torsietestmachine voor kabels?
Een buigtester verandert de kromming of hoekpositie van de kabel. Een torsietester past rotatievervorming toe. De benodigde apparatuur hangt af van de testbeweging, de opstelling van het bevestigingsmechanisme en de verwachte faalmodus.
Kan één draadtestmachine buig-, buig- en torsietests uitvoeren?
Alleen als het bewegingsmechanisme, de bevestigingen en de besturing de vereiste procedures ondersteunen. Een machine die in staat is een kabel te buigen, mag niet automatisch als geschikt worden beschouwd voor torsie- of conische rotatietests.
Hoeveel teststations zijn er nodig voor kabelduurzaamheidstests?
Hetaantal stations hangt af van het aantal monsters en de laboratoriumworkflow. Bevestig of stations onafhankelijk of synchroon opereren, of cyclustellingen afzonderlijk worden geregistreerd, en of een individueel station kan stoppen na een gedetecteerde storing.
Kan een kabelbuigtester tijdens het testen een interne geleiderbreuk detecteren?
Een kabelbuigtester kan een elektrische storing alleen detecteren als hij een geschikt monitoringsysteem heeft. De detectie hangt af van de elektrische meetmethode, geconfigureerde limieten en responscondities.
Welke testparameters moeten worden opgenomen in een offerteaanvraag voor een kabelbuigmachine?
Geef de monstertekening, testprocedure, buighoek, bewegingssnelheid, cyclustelling, belastingcondities, armaturenvereisten, stationhoeveelheid, elektrische monitoringsbehoeften en acceptatiecriteria.
Hoe bepaal ik of een kabeltestmachine voldoet aan een IEC- of UL-testvereiste?
Identificeer de toepasselijke standaard, editie en testclausule. Vergelijk de benodigde apparatuur, beweging, lading, monitoring en procedure met de voorgestelde apparatuurconfiguratie. Een algemene claim van compatibiliteit bewijst geen conformiteit.
Wanneer moet een fabrikant een op maat gemaakte armatuur ontwerpen voor kabelduurzaamheidstests?
Een op maat gemaakt armatuur kan nodig zijn wanneer het monster een behuizing, connector, rekontlasting of bevestigingsopstelling bevat die niet door het standaardarmatuur kan worden geplaatst. Geef tekeningen en de benodigde beweging voor evaluatie.
Vraag een configuratie van kabel- en kabeltestapparatuur aan
Apparatuur voor draad- en kabeltest moet worden geselecteerd op basis van de vereiste mechanische beweging, monstergeometrie, testparameters en elektrische monitoringsomstandigheden.
ITM-LAB produceert apparatuur voor kabelbuigen, buigen, torsie en andere mechanische duurzaamheidstestapparatuur voor elektronicafabrikanten, kabelproducenten en testlaboratoria.
Om een uitrustingsconfiguratie aan te vragen, levert u uw monstertekening, testprocedure, vereiste beweging, cyclitelling en monitoringsvereisten.
Exploreren ITM-LAB Draad- en Kabeltestapparatuur
Neem contact op met ITM-LAB om uw testvereisten te bespreken en een offerte aan te vragen.
