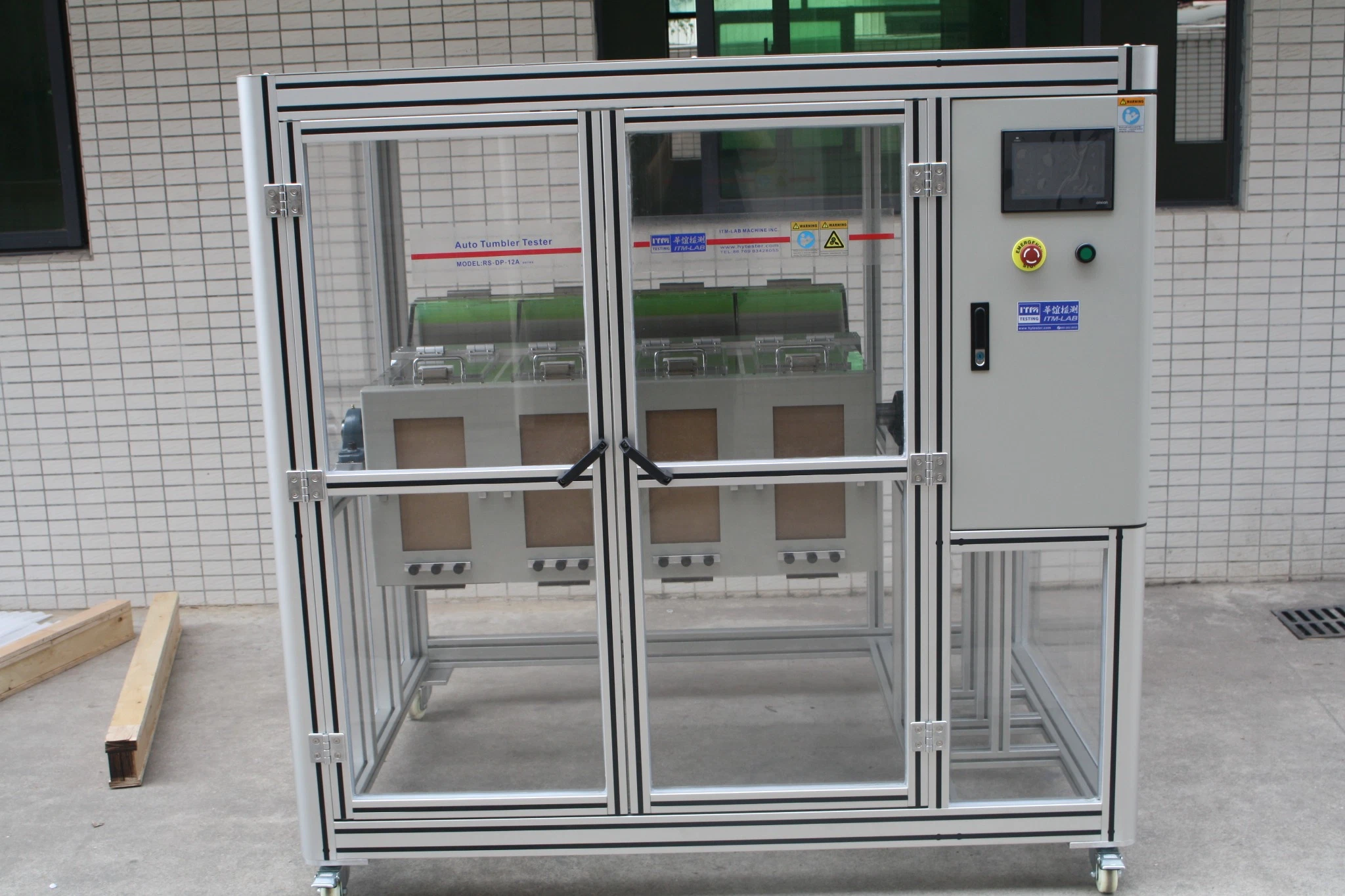

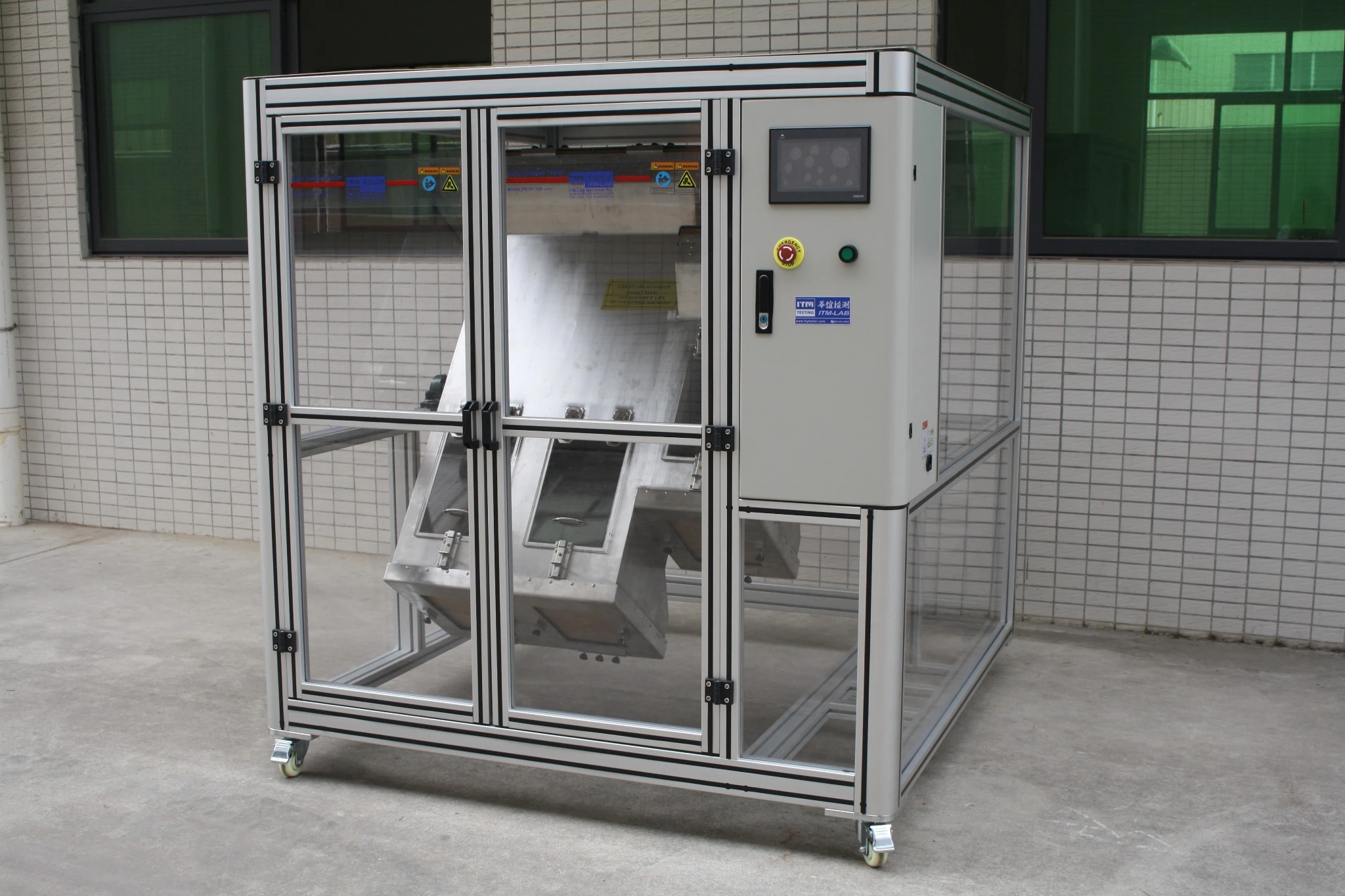

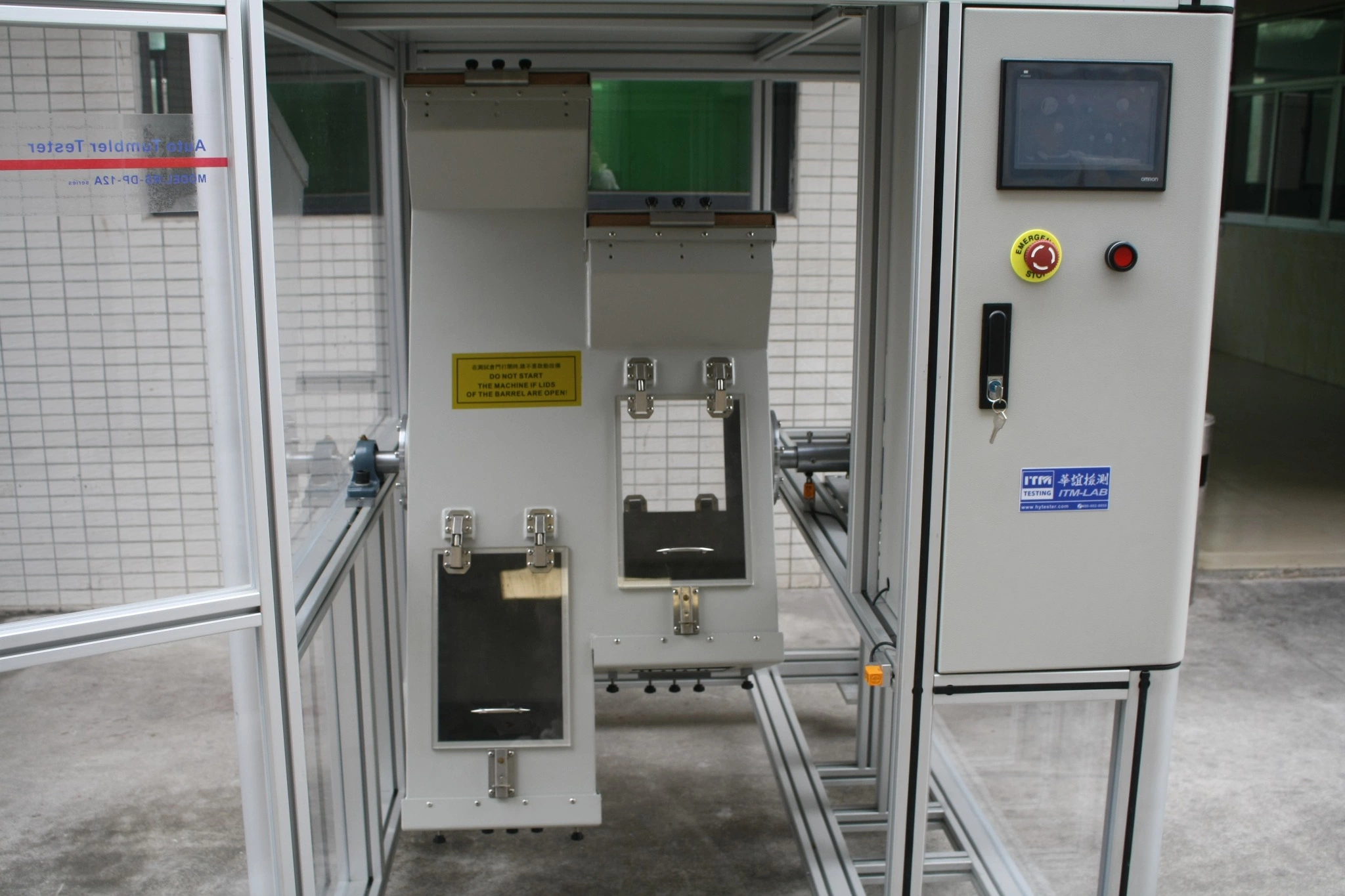

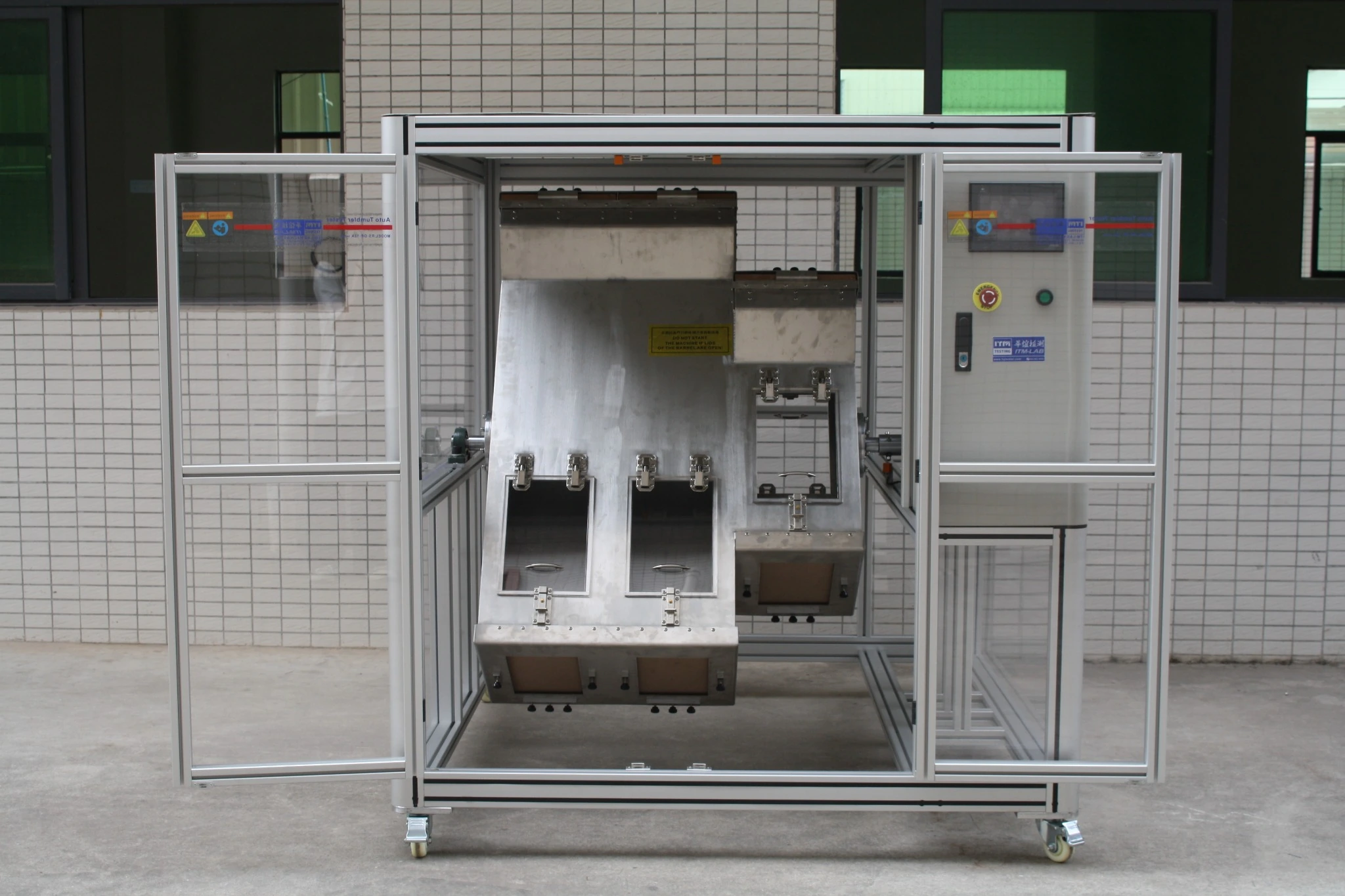

Automatische Toltester |RS-DP-12A

De RS-DP-12A Rolling Angle Drop Tester voert continue rotatie (rolling drop) tests uit voor draagbare elektronische producten om de slagweerstand en structurele betrouwbaarheid tijdens dagelijks gebruik en transport te verifiëren.

Parameter	RS-DP-12A
Testmethode	Herhaalde val / vrije val impact
Drop hoogte	500 mm / 1000 mm
Testsnelheid	1–20 druppels/min
Typische snelheid	10 druppels/min
Testteller	1–999.999 cycli
Controle	Touchscreen + PLC
Trommelconfiguratie	Dubbele tumble-structuur
Impactoppervlak	17–19 mm houten achterkant + 3 mm stalen plaat
Toepassingen	Smartphones, tablets, oordopjes, wearables en kleine elektronica
Toepasbare testmethoden	IEC 60068-2-32 · GB/T 2423.8 · YD/T 1539-2019
Aanpassing	Valhoogte, trommelstructuur en beschikbare afmetingen

MOBIELE APPARATEN	PERSOONLIJKE ELEKTRONICA	KLEINE ELEKTRONICA
Smartphone	Oordopjes	Afstandsbediening
Tablet	Smartwatch	Connector
E-reader	Headset	Kleine Assemblage

Feature	Specificatie	Technisch voordeel
Dual-Height Tumble Testing	500 mm / 1000 mm Drop Height	Ondersteunt verschillende impactniveaus afhankelijk van de eisen van het monster en testprocedures
Instelbare Tumble-snelheid	1–20 Drops/min	Flexibele controle voor verschillende betrouwbaarheidstestcondities
Programmeerbare Cycluscontrole	1–999,999 Cycli	Automatisch cyclustellen met touchscreen start/stop-regeling
Controlled Inspection	Stop & Continue Function	Alle monsterinspectie tijdens testen zonder het volledige programma opnieuw op te starten
Gedefinieerd impactoppervlak	3 mm Stalen plaat + 17–19 mm Houten achterkant	Biedt stabiele en herhaalbare impactcondities.
Safety Gesloten Structuur="822" data-end="851"Safety Gesloten Structuur="820	Deurvergrendeling + Noodstop	Beschermt operators en zorgt voor veilige testwerking

Standard	Beschrijving	Typische applicatie
IEC 60068-2-32	Milieutest — vrije val testmethoden voor het evalueren van mechanische effecten veroorzaakt door vallen en hanteren.	Draagbare elektronische producten, componenten en assemblages
GB/T 2423.8	vrijval-omgevingstestmethode voor elektrische en elektronische producten.	Evaluatie van elektronische apparatuurbetrouwbaarheid
YD/T 1539-2019	Betrouwbaarheid, technische eisen en testmethoden voor mobiele telecommunicatie-toestellen.	Mobiele telefoons en communicatieapparaten

Sending your message. Please wait...

Success! Thanks for sending your message! Please make sure to check your email to confirm! We'll get back to you shortly.

Oops! , There was a problem sending your message.. Please try again.

Verwante producten

Multifunctionele touchscreen-tester RS-5610R Ontworpen voor alle soorten capacitieve touchscreen-module CTP, mobiele telefoon, tablet-pc, e-book, elektronisch woordenboek en andere producten voor touchscreen om een klik-scratch test uit te voeren. Het is geschikt voor capacitieve schermprecisietests, jittertests, lineariteitstests, gevoeligheidstests, langtijdige scratchtests en langetermijnkliktests.

Vouwscherm mobiele telefoon levenstestmachine RS-6303T De vouwscherm mobiele telefoon Life Test Machine RS-6303T is ontworpen voor de testvereisten van opvouwbare mobiele telefoons en is vereist om te voldoen aan de opvouwbare levensduurtest van vier opvouwbare mobiele telefoons met een afmeting van W200 * L250 mm (max).

Touchpaneel linearisatietester RS-5610V De RS-5610V is gebouwd voor fabrikanten die betrouwbare touchprestatiegegevens nodig hebben tijdens productontwikkeling en kwaliteitscontrole. Door het touchpaneel stil te houden en in plaats daarvan de portaal te verplaatsen, levert het systeem zeer herhaalbare resultaten met een positioneringsnauwkeurigheid tot ±0,001 mm. Het ondersteunt touchlineariteit, coördinatnauwkeurigheid, gevoeligheid, communicatie en energieverbruikstests voor smartphones, tablets, autodisplays en industriële touchpanelen.

Automatische valtestmachine RS-DP-03A2 De Automatic Drop Test Machine RS-DP-03A2 is ontworpen om de impact op productprestaties te evalueren wanneer een klant per ongeluk het product laat vallen tijdens daadwerkelijk gebruik. Het is geschikt voor richtingsdroptests op draagbare consumentenelektronica zoals mobiele telefoons, tablets, opladers, e-books, elektronische woordenboeken, batterijen, touchscreens, koptelefoons, enzovoort.

Hoge en lage temp. Auto Torque Tester RS-6300G-HLT De hoge en lage temperatuur automatische torsie het testen Machine rs-6300G-HLT wordt ontworpen voor torsietest en het levenstest van vouwende schermceltelefoonmachine, PI flexibel scherm, het mechanisme van de ammoniumketting, UTG-module, FPC, enz. onder hoge & lage temperatuurmilieu.

Spindelkoppel-uithoudingstestmachine (servotype) De Spindle Torque Endurance Testing Machine rs-6700 (servotype) is ontworpen voor LCD MONITOR vloeibarekristaldisplay, V vloeibaarkristal tv, alles-in-één computer, enzovoort. Na vele tests van voorwaartse kanteling en achterwaartse zwaai, wordt de vraag of de rotoras nog steeds de houdkracht heeft of dat de weerstand van de rotoras groot wordt en het plastic lichaam beschadigt.

RS-8106C Hoofdtelefoon draaibare torsielevensduurtester De RS-8106C is een gespecialiseerde torsielevensduurtester die is ontworpen om de duurzaamheid en levensduur van het draaimechanisme van over-ear hoofdtelefoons te evalueren. Door continue rotatie te simuleren onder configureerbare hoeken en snelheden, zorgt het ervoor dat hoofdtelefoonverbindingen bestand zijn tegen herhaald gebruik zonder storingen - ideaal voor R&D, kwaliteitscontrole en benchmarking.

Het omdraaien van het Leven van telefoons het Testen Machine rs-6303t-4 Ontworpen voor het testen van gevouwen mobiele telefoons, om te voldoen aan de vier of zes W200 * L250 mm (max) opvouwbare mobiele telefoon vouwlevensduurtest.

Parameter	Specificatie
Model	RS-DP-12A
Testtype	Automatische herhaalde valtest / vrije val
Trommelconfiguratie	Dubbele tumble-structuur
Drop Height	500 mm / 1000 mm
Testsnelheid	1–20 drops/min
Typische testsnelheid	Ongeveer 10 drops/min
Testteller	1–999.999 cycli
Controlmodus	Touchscreen + PLC
Drum Materiaal	Roestvrijstalen configuratie beschikbaar
Impactoppervlak
Observatie / Toegang	Drum toegangsstructuur
Veiligheidsbescherming
Monstercapaciteit	>Bevestigen volgens configuratie
Trommelafmetingen	>Bevestigen volgens configuratie
Machinegewicht	Ongeveer 245–250 kg afhankelijk van de configuratie
AC 220 V / configuratieafhankelijk
Aanpassing	Drumgrootte, drophoogte en configuratie beschikbaar

Testvereiste	Tumble Tester	Controlled Drop Tester
Herhaalde botsingen	✓	—
Hoge cyclus testen	✓	—
Variabele impactoriëntatie	✓	—
Gedefinieerde face impact	—	✓
Gedefinieerde randimpact	—	✓
Gedefinieerde hoekimpact	—	✓
Evaluatie van de cumulatieve duurzaamheid	✓	—
Oriëntatie-specifieke faalanalyse	—	✓

Automatische Toltester |RS-DP-12A

Automatische Toltester |RS-DP-12A

Delen:

Herhaalde Tulble Drop-test voor smartphones en draagbare elektronica

Snelle specificaties

Typische toepassingen

Belangrijke technische kenmerken

Hoe werkt de RS-DP-12A?

01 — LOAD

02 — SET

03 — ROTATE

04 — VRIJE VAL

05 — HERHAAL

06 — INSPECT

Wat onthult een tumble-test?

Buitenschade

Interne Assemblageschade

Functioneel Falen

Technische specificaties

Tumble Tester vs. Controlled Drop Tester

Kies een Toltester wanneer:

Kies een gecontroleerde valtester wanneer:

Testing Standards

Hoe selecteer je de juiste configuratie

01 — Specimen

02 — Grootte & Gewicht

03 — Drop hoogte

04 — Testomstandigheden

05 — Standaard

Configureer de RS-DP-12A voor je test

Waar wordt een tumble tester voor gebruikt?

Welke producten kunnen getest worden met RS-DP-12A?

Waarom gebruikt de RS-DP-12A een AC-servomotor?

Kan RS-DP-12A meerdere producten testen?

Welke veiligheidsvoorzieningen zijn inbegrepen?

>
