Als een tekening nog steeds vraagt om IEC 60068-2-29, ga er dan niet van uit dat je simpelweg een "IEC 60068-2-29 bump tester" nodig hebt."
IEC 60068-2-29:1987 is een legacy-standaard. De Test Eb: Bump-inhoud werd samengevoegd tot IEC 60068-2-27:2008, die de gespecificeerde ernsten van niet-repetitieve en repetitieve mechanische schokken omvat.
Dat verandert hoe een apparatuurvraag moet worden afgehandeld.
De echte vraag is niet:
"Welke machine voldoet aan IEC 60068-2-29?"
Het is:
"Welke mechanische puls, herhalingsgeschiedenis en geladen configuratie vereist de legacy-eis eigenlijk?"

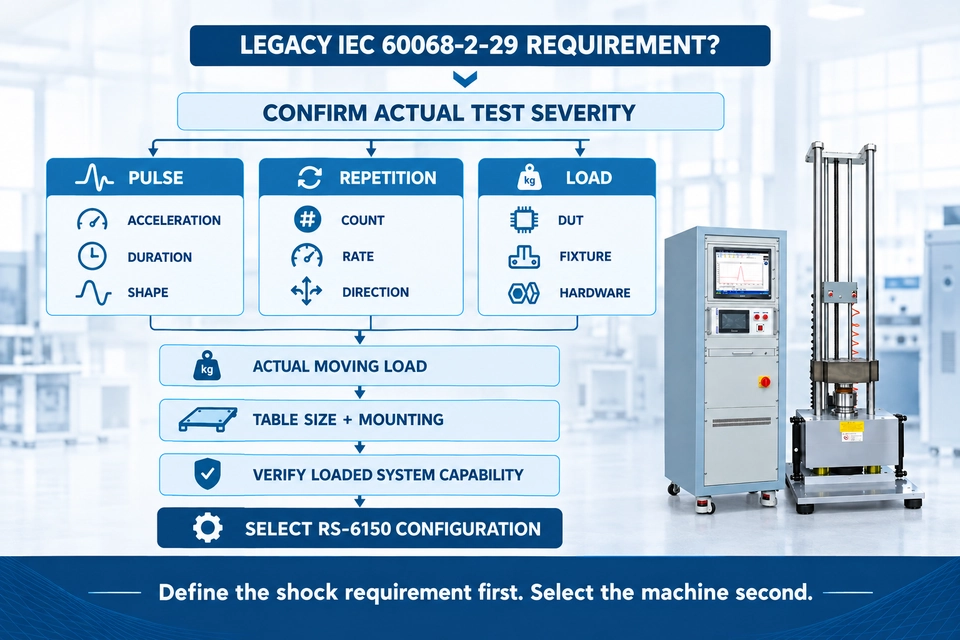

Een praktisch selectiepad is:
Legacy Requirement → pulse → herhaling → DUT → Fixture → Actual Moving Load → Loaded System → Equipment
Voor ITM-LAB is het relevante apparatuurplatform om te evalueren de RS-6150 Series Vertical Impact Crash Tester.
IEC 60068-2-29 is een legacy-standaard—dit is wat dat betekent
IEC 60068-2-29:1987 gedefinieerd Test Eb: Bump, een repetitieve mechanische schoktest bedoeld om te bepalen of een monster de gespecificeerde ernst van een bump kan weerstaan.
De standaard werd later vervangen en de bump-test-inhoud werd opgenomen in IEC 60068-2-27:2008.
IEC 60068-2-27:2008 is daarom de huidige IEC-referentie die de voormalige IEC 60068-2-29 bump-test-inhoud bevat.
Dat creëert in de praktijk twee verschillende situaties.
Nieuw Testprogramma
Als er een nieuw kwalificatieprogramma wordt ontwikkeld, moet de toepasselijke huidige schokvereiste worden vastgesteld uit IEC 60068-2-27 en de relevante productspecificatie.
Legacy Drawing of Customer Specification
Als een bestaande tekening expliciet verwijst naar IEC 60068-2-29, vervang dan niet zomaar het standaardnummer.
Identificeer eerst de daadwerkelijke testvereiste:
- acceleration;
- pulsduur;
- pulsvorm;
- aantal bumps;
- herhalingssnelheid;
- testrichting;
- DUT conditie;
- fixture;
- acceptatiecriteria.
Pas dan moet het testsysteem worden geselecteerd.
| Item | IEC 60068-2-29 |
|---|---|
| Edition | IEC 60068-2-29:1987 |
| Test | Test Eb |
| Test Naam | Bump |
| Mechanische Invoer | Herhaalde discrete schokpulsen |
| Hoofddoel | Vermogen om gespecificeerde ernsten van bump te weerstaan |
| Huidige status | Vervangen |
| Huidige IEC-referentie | IEC 60068-2-27:2008 |
| Apparatuurrichting | Gecontroleerd mechanisch schoksysteem |
Een legacy-standaardnummer is het startpunt.
De mechanische vereiste erachter bepaalt de test.
Een bump is niet zomaar een "kleine schok"
Het woord bump kan mild klinken.
Mechanisch gezien is dat misleidend.
Een bump test gebruikt kortdurende schokgebeurtenissen die herhaaldelijk worden toegepast op een gemonteerde DUT. De technische waarde komt voort uit die herhaling.
Eén puls kan een zwakke bracket onthullen.
Duizenden herhaalde pulsen kunnen een bevestiging die langzaam loskomt, een intermitterende connector, een soldeerverbinding die begint te barsten of een interne component die in de bevestiging verschuift, laten zien.
De vraag verandert van:
Kan het product deze gebeurtenis overleven?
naar:
Kan het product blijven voldoen aan zijn eisen na herhaalde mechanische schokken?
De DUT blijft tijdens de test gemonteerd op een fixture of machinetafel.
Dat plaatst bump testing in de familie van gecontroleerde mechanische schokken—niet in dezelfde categorie als free-fall drop testing.
Eén schok versus herhaalde mechanische gebeurtenissen
Een enkele schok en een herhaalde bump-sequentie kunnen vergelijkbare pulsvormen gebruiken.
Ze creëren niet dezelfde mechanische geschiedenis.
Enkele of Beperkte Schok
De ingenieur is mogelijk op zoek naar:
- structurele overleving;
- mounting integrity;
- componentretentie;
- onmiddellijke elektrische onderbreking;
- permanente vervorming.
Herhaalde mechanische schok
Herhaling kan cumulatieve effecten blootleggen zoals:
- bevestiging losmakend;
- interface wear;
- progressief kraken;
- herhaalde relatieve beweging;
- intermitterende elektrische storingen;
- functionele drift.
Een repetitieve test kan daarom niet worden beoordeeld vanaf de eerste succesvolle puls.
De volledige gebeurtenisgeschiedenis is van belang.
zes parameters die de test definiëren
Een mechanische bump of herhaalde schoktest kan niet door één getal worden gedefinieerd.
Een statement zoals:
"We hebben 50 g nodig."
is onvolledig.
De test is een combinatie van parameters.
| Parameter | Waarom het ertoe doet |
|---|---|
| Versnelling | Definieert piekmechanische input |
| Pulsduur | Beïnvloedt DUT-respons en load transfer |
| Pulsvorm | Definieert de versnellingstijdgeschiedenis |
| Aantal Bumps | Definieert totale herhaalde blootstelling |
| Herhalingssnelheid | Definieert hoe snel gebeurtenissen worden toegepast |
| Richting | Definieert het laadpad door de DUT |
Drie verdienen bijzondere aandacht bij de uitrustingsselectie.
Pulsduur verandert de test
Overweeg:
50 g / 6 ms
and
50 g / 11 ms
De piekversnelling is identiek.
De mechanische invoer is dat niet.
Pulsduur beïnvloedt hoe de schok interageert met:
- de DUT-structuur;
- mounting points;
- zware interne componenten;
- fixture;
- dynamische respons van de assembly.
Daarom kan een machine niet alleen op basis van versnelling worden geselecteerd.
Herhalingsfrequentie is geen klein detail
Dit wordt vooral belangrijk wanneer een legacy Test Eb-eis een groot aantal bumps specificeert.
Een machine kan één correcte puls produceren zonder noodzakelijkerwijs geschikt te zijn voor de volledige repetitieve sequentie.
De apparatuur moet ook worden gecontroleerd tegen:
- vereiste gebeurtenistelling;
- herhalingssnelheid;
- pulsstabiliteit;
- totale testduur;
- machine recovery behavior.
Technische opmerking: Een conforme enkele puls bewijst niet automatisch de mogelijkheid voor een legacy high-count bump schema.
Richting verandert het laadpad
Mechanische respons is directioneel.
Een woning die verticaal sterk is, kan zich lateraal anders gedragen. Een connector kan stabiel zijn in de ene as en kwetsbaar in een andere.
Het testplan moet daarom de vereiste as, richting en montageoriëntatie definiëren.
Herhaalde schok betekent niet automatisch "legacy bump"
Dit onderscheid is belangrijk voor lopende projecten.
Een herhaalde schoktest kan nu direct worden gespecificeerd onder IEC 60068-2-27.
Dat maakt het nog geen IEC 60068-2-29-test.
De oude bump-terminologie kan nog steeds voorkomen in:
- historische producttekeningen;
- oudere klantspecificaties;
- legacy kwalificatiedocumenten;
- geërfde interne procedures.
De daadwerkelijke eis moet altijd worden gelezen uit het toepasselijke document.
Met andere woorden:
Herhaalde schok ≠ automatisch IEC 60068-2-29
en
IEC 60068-2-29 referentie ≠ automatische apparatuurconformiteit
De gespecificeerde testvoorwaarden bepalen.
Waar herhaalde schok zwakte vindt
Herhaalde mechanische schok kan storingen op verschillende niveaus aan het licht brengen.
Mechanical
Bevestigingen, beugels, behuizingen en interne retentiesystemen kunnen losser raken, barsten, vervormen of verschuiven.
Elektrisch
Connectoren, aansluitingen, bedrading, printplaten en soldeerverbindingen kunnen achteruitgaan bij herhaalde inertiële belasting.
Functioneel
Een product kan fysiek intact blijven tijdens de ontwikkeling:
- intermitterende operatie;
- kalibratiedrift;
- communicatiefouten;
- signaalonderbreking;
- controle-instabiliteit.
Een DUT kan er na de test intact uitzien en toch elektrisch falen.
Daarom moeten PASS/FAIL-criteria worden gedefinieerd voordat het testen begint.
Bump vs Shock vs Vibratie vs Drop: Kies niet de verkeerde machine
Alle vier tests brengen mechanische spanning toe.
Het belastingmechanisme is anders.
| Test | Mechanische Invoer | DUT Voorwaarde | Hoofdvraag | Apparatuur |
|---|---|---|---|---|
| Bump / Herhaalde Schok | Herhaalde discrete pulsen | Gemonteerd | Kan de DUT herhaalde schokken weerstaan? | Mechanische schokmachine |
| Shock | Gedefinieerde kortdurende puls | Gemonteerd | Kan de DUT de gespecificeerde schok overleven? | Mechanische schokmachine |
| Vibratie | Continue sinusvormige of willekeurige excitatie | Gemonteerd | Kan de DUT aanhoudende trillingen weerstaan? | Vibratieshaker |
| Drop | Vrije val impact | Uitgebracht | Kan de DUT de impact na een val overleven? | Drop tester |
Een eenvoudig onderscheid is:
Shock: gedefinieerde puls.
Bump: herhaalde discrete pulsgeschiedenis.
Trilling: continue excitatie.
Drop: vrije val impact.
Als de DUT vastgeschroefd is aan een armatuur of tafel, heb je al te maken met een heel andere randvoorwaarde dan vrije val.
Voor ITM-LAB apparatuur:
Mechanische Schok / Herhaalde puls → RS-6150
Willekeurige / Sinusvormige Trillingen → RS-V Series
Free-Fall Drop → RS-DP / RS-315 / RS-320 Series
Waar wordt repetitieve mechanische schoktesten gebruikt?
Het onderliggende testconcept is relevant waar gemonteerde apparatuur herhaaldelijk kortdurende mechanische gebeurtenissen kan ervaren.
| Industrie | Typische DUT | Mogelijke zwakte |
|---|---|---|
| Automobiel-elektronica | ECU, sensoren, connectoren | Montage-, connector- en PCB-storingen |
| Industriële Elektronica | Controllers, instrumenten | Bevestiging losmaken, interne retentie |
| Telecom | Communicatiemodules | Montage en connectorduurzaamheid |
| Lucht- en ruimtevaart / Avionics | Gemonteerde elektronische assemblages | Structurele en verbindingsintegriteit |
| Elektrische Apparatuur | Relais, schakelaars, assemblages | Mechanische en elektrische degradatie |
| Rugged Electronics | Industrieel draagbare apparatuur | Woningen en interne opbouwzwakte |
De industrie bepaalt de teststandaard niet.
De producteis is wel.
Hoe om te gaan met een legacy IEC 60068-2-29 tekening
Stel dat een klant het volgende stuurt:
"Citeer een bump testmachine volgens IEC 60068-2-29."
Begin niet met machinegrootte.
Begin met de vereiste.
1. Bevestigen de Documentrevisie
Controleer de tekeningrevisie, klantspecificatie, datum en de genoemde IEC-editie.
Dit stelt vast of de legacy-referentie opzettelijk is.
2. Extraheer de puls
Identificeer:
Versnelling + Pulsduur + Pulsvorm
Deze definiëren het mechanische evenement veel duidelijker dan het woord bump.
3. Haal de herhalingseis eruit
Bevestigen:
Aantal hobbels + Herhalingssnelheid + Richting
Deze definiëren de herhaalde blootstelling.
4. Definieer de DUT
Record:
Afmetingen + Massa + Montagepunten + Bedrijfsconditie + Monitoringsbehoefte
5. Definieer het armatuur
Bevestigen:
Afmetingen + Massa + Stijfheid + Interface + Montageoriëntatie
6. Bereken de werkelijke bewegende belasting
Gebruik:
DUT + Armatuur + Montagehardware
niet alleen DUT-massa.
Pas nadat deze waarden bekend zijn, moet de machineconfiguratie worden geëvalueerd.
Het armatuur maakt deel uit van de test
Fixture-ontwerp is geen accessoire-beslissing die na de machinekeuze wordt genomen.
Het beïnvloedt hoe de schokpuls de DUT bereikt.
Een onvoldoende armatuur kan het volgende veroorzaken:
- ongewenste flexibiliteit;
- resonantie;
- lokale buiging;
- losse mounting;
- inconsistente pulsoverdracht.
Dat roept een belangrijke vraag op:
Meet je de DUT-respons—of de armatuurrespons?
Fixture-massa verandert ook de uitrustingskeuze.
Overweeg:
DUT: 70 kg
Fixture: 25 kg
Montagehardware: 5 kg
De werkelijke bewegende belasting is:
100 kg
niet 70 kg.
Voor zwaardere DUT's kan de fixture een project naar een volledig andere machineconfiguratie verplaatsen.
Maximum g is een catalogusnummer. De geladen pulscapaciteit is de echte vraag.
Dit is een van de makkelijkste fouten bij het vergelijken van schokmachines.
Een klant ziet:
Maximale Versnelling: 600 g
en concludeert:
"Onze behoefte is slechts 50 g, dus deze machine is meer dan genoeg."
Niet per se.
Een machinerating van 600 g betekent niet dat 600 g beschikbaar is bij elke payload, pulsduur of tabelconfiguratie.
Ook betekent het niet dat elke lagere versnelling automatisch kan worden gegenereerd onder elke belaste conditie.
De werkelijke vraag is of het volledig geladen systeem de vereiste puls kan reproduceren.
Dat betekent controleren:
Payload + Pulsvorm + Versnelling + Pulsduur + Fixture + Tabel Grootte
De vereiste puls moet altijd worden geverifieerd bij de werkelijke belastingconditie.
Dat is veel betekenisvoller dan het vergelijken van één enkele maximum-g catalogusnummer.
Waar RS-6150 Past
Voor ITM-LAB is het relevante platform om te evalueren de:
RS-6150 Series Vertical Impact Crash Tester
De RS-6150 is ontworpen voor gecontroleerde mechanische schokpulstesten.
Beschikbare systeemconfiguraties ondersteunen:
- half-sine;
- sawtooth;
- trapeziumvormige pulsvormen;
- verschillende payloadklassen;
- meerdere tabelgroottes.
Voor vragen over legacy IEC 60068-2-29 is RS-6150 de geschikte ITM-LAB mechanische schokproductfamilie om te evalueren.
De juiste uitspraak is echter niet:
"Elke IEC 60068-2-29-vereiste wordt automatisch ondersteund."
Een nauwkeurigere technische positie is:
RS-6150 is het relevante ITM-LAB mechanische schokplatform voor legacy IEC 60068-2-29 bump-eisen. De uiteindelijke capaciteit moet worden gecontroleerd aan de hand van de vereiste puls, herhalingscondities, daadwerkelijke bewegende belasting en bevestiging.
RS-6150 Configuratiebereik
| Configuratie | Testtabel | Maximale belasting | |
|---|---|---|---|
| A | 400 × 400 mm | 30 kg | 1000 g |
| B | 700 × 800 mm | 100 kg | 600 g |
| C | 1200 × 1200 mm | 300 kg | 300 g |
| D | 1500 × 1500 mm | 1000 kg | 150 g |
Beschikbare halve sinuspulsduur bereiken hangen af van de configuratie:
A: 1–30 ms
B: 3–30
D: 8–30 ms
De relatie is belangrijk.
Kleinere configuraties kunnen een hogere versnelling bereiken.
Grotere configuraties ondersteunen zwaardere bewegende lasten en grotere DUT's.
De selectie is daarom een balans tussen:
Versnelling + pulsduur + bewegende belasting + tabelgrootte
geen race voor de hoogste g-rating.
Een praktisch selectievoorbeeld
Een klant levert:
DUT: Industrial electronic controller
Afmetingen: 650 × 520 × 380 mm
DUT Massa: 80 kg
Alleen naar het productgewicht kijken suggereert een vereiste van 80 kg.
Maar stel dat het montagearmatuur weegt:
25 kg
en de montagehardware voegt toe:
5 kg.
De daadwerkelijke bewegende belasting wordt:
110 kg
Voeg nu de testvereiste toe:
Pulsvorm: Half-sine
Versnelling: 50 g.
Pulsduur: 11 ms
Herhaling: Gedefinieerd door Legacy kwalificatiespecificatie
De echte apparatuurvraag is nu:
Kan de geselecteerde RS-6150-configuratie een 50 g / 11 ms halve sinuspuls reproduceren bij ongeveer 110 kg werkelijke bewegende belasting, met de vereiste herhalingsvolgorde?
Dat is een nuttige selectievraag.
"80 kg product, 50 g test" is niet voldoende.
Bump / Mechanische Schoktest Apparatuurselectie Roadmap
Veelvoorkomende Selectiefouten
Er komen herhaaldelijk verschillende fouten voor bij het evalueren van bump- en mechanische schokapparatuur.
IEC 60068-2-29 behandelen als een huidige standaard — het is een legacy-referentie waarvan de bump-test-inhoud is opgenomen in IEC 60068-2-27.
Alleen vergelijking met maximale g — versnelling is slechts één deel van de puls.
Zonder rekening te houden met herhalingscondities — bewijst één correcte puls geen repetitieve capaciteit met een hoog aantal aantallen.
Met DUT-massa als machinebelasting — bewegen ook bevestigings- en bevestigingshardware.
Bump als trilling behandelen — discrete schokpulsen en continue trillingen zijn verschillende mechanische inputs.
Bump behandelen als valtest — gemonteerde schok en vrije val impact hebben verschillende randvoorwaarden.
IEC 60068-2-29 Bump Test FAQ
Is IEC 60068-2-29 nog steeds van kracht?
No. IEC 60068-2-29:1987 is een legacy-standaard. De Test Eb bump-test-inhoud werd opgenomen in IEC 60068-2-27:2008.
Wat verving IEC 60068-2-29?
IEC 60068-2-27:2008 is de huidige IEC-referentie die de voormalige IEC 60068-2-29 bump-test-inhoud bevat en gespecificeerde niet-repetitieve en repetitieve schokken behandelt.
Wat is het verschil tussen bump- en shock-testen?
Het traditionele bump-concept legt de nadruk op herhaalde discrete schokken. Shocktesten kunnen niet-repetitieve of repetitieve pulsen omvatten, afhankelijk van de toepasselijke vereiste.
Is bump testing hetzelfde als vibratietesten?
Nee. Bump testing maakt gebruik van discrete mechanische schokgebeurtenissen. Trillingstesten voert continue sinusvormige of willekeurige excitatie toe.
Welke ITM-LAB machine wordt gebruikt voor bump / repetitieve schoktests?
Het relevante ITM-LAB platform is het RS-6150 Series Vertical Impact Crash Tester. De uiteindelijke geschiktheid moet worden gecontroleerd aan de hand van de vereiste versnelling, pulsduur, golfvorm, herhalingscondities, daadwerkelijke bewegende belasting en fixture.
Configureer uw mechanisch schoktestsysteem
Bij het aanvragen van apparatuur, stuur dan alleen:
"IEC 60068-2-29, 80 kg product."
Stuur de daadwerkelijke mechanische vereiste.
Pulse
Versnelling · Pulsduur · Pulsvorm
Herhaling
Load
DUT Afmetingen · DUT Massa · Vaste Massa · Montagebeslag
Monitoring
Bedrijfstoestand · Elektrische continuïteit · Functionele controle
Met deze informatie kan ITM-LAB de juiste RS-6150-configuratie evalueren aan de hand van de werkelijke mechanische schokvereiste.
Definieer eerst de schokvereiste. Selecteer de machine als tweede.
Stuur je schoktestvereiste
Bekijk RS-6150 Mechanisch Schoktestsysteem
