Een kabelfabrikant stuurt een RFQ:
PVC-kabelmantel. IEC 60811 trektest. Treksterkte en verlenging zijn nodig. Beveel alsjeblieft een machine aan.
Het klinkt eenvoudig, maar er is nog niet genoeg informatie om te kiezen tussen een testmachine van 5 kN en 50 kN.
Het eerste wat we zouden vragen is het monster.
IEC 60811-501 behandelt procedures voor het bepalen van de mechanische eigenschappen van isolerende en bekledingsmiddelen die worden gebruikt in elektrische en optische vezelkabels. Het materiaal kan afkomstig zijn van een grote stroomkabel, maar de trekmachine trekt niet per se de hele kabel uit. Het test van een voorbereid monster van het toepasselijke isolatie- of mantelmateriaal.
Dat onderscheid verandert hoe de machine geselecteerd moet worden. Vorm en afmetingen van het monster beïnvloeden de verwachte kracht. Het gedrag van het materiaal beïnvloedt de keuze van grip en de benodigde beweging. Treksterkte en verlenging bepalen wat het meetsysteem moet vastleggen.
Het monster komt vóór de machine.
Wat IEC 60811-501 eigenlijk test
Een afgewerkte kabel is een mechanisch systeem. Afhankelijk van de constructie kan het geleiders, isolatie, vulstoffen, schermen, pantsering en een buitenmantel bevatten.
Het trekken van de volledige kabel kan meerdere van die componenten tegelijk worden geladen. IEC 60811-501 behandelt een andere vraag: de mechanische eigenschappen van de toepasbare isolatie- of bekledingsstof.
De huidige geconsolideerde publicatie is IEC 60811-501:2012+A1:2018+A2:2023, Editie 1.2. IEC identificeert het voor gebruik samen met IEC 60811-100.
Voor een laboratorium betekent dit dat een aanvraag voor een "IEC 60811 trektestmachine" eerst vertaald moet worden naar een specifiekere testvereiste:
Test je isolatie of mantel? Welk monster kan uit de kabel worden gemaakt? Welke kracht en verlenging worden verwacht? Worden de exemplaren in hun oorspronkelijke staat geëvalueerd, na het rijpen, of beide?
Die antwoorden zijn nuttiger voor de keuze van apparatuur dan de diameter van de afgewerkte kabel.
IEC 60811 is een serietest in plaats van één universele kabeltest. Voor de hier besproken toepassing is IEC 60811-501 de belangrijkste methode voor mechanische eigenschappen. Andere onderdelen behandelen verschillende aspecten van niet-metalen kabelmaterialen; bijvoorbeeld IEC 60811-401 behandelt thermische verouderingsmethoden in een luchtoven.
De praktische aanpak is om de materiaaleigenschap te identificeren die vereist is door de toepasselijke kabelspecificatie, en vervolgens het monster en de testmethode te bepalen die nodig zijn om deze te meten.
Het monster komt vóór de machine
Een fabrikant van grote stroomkabels kan aannemen dat automatisch een trekmachine met hoge capaciteit nodig is.
Dat hoeft niet het geval te zijn.
Voor IEC 60811-501 materiaaltesten moet de machinecapaciteit gebaseerd zijn op het voorbereide monster in plaats van op de schijnbare grootte van de afgewerkte kabel.
Afhankelijk van de kabelconstructie en de toepasselijke procedure kan de vorm van het monster variëren. Het laboratorium kan werken met een voorbereid dumbbell-achtig teststuk of een andere monstervorm die past bij de constructie en methode.
Voor een initiële schatting van machine-dimensionering:
waar:
- = verwachte trekkracht, N
- = verwachte trekspanning, MPa of N/mm²
- = oorspronkelijke effectieve doorsnede, mm²
Beschouw een monster met een effectieve doorsnede van 20 mm² en een verwachte trekspanning van ongeveer 15 MPa:
Dit is een schatting van apparatuurdimensionering, geen acceptatieberekening.
Als een ander monster van hetzelfde materiaal een effectieve oppervlakte van 40 mm² heeft, zou de verwachte kracht bij dezelfde spanning ongeveer zijn:
Het materiaal is niet veranderd. De monstergeometrie heeft dat wel gedaan.
Dat verschil kan het juiste loadcellbereik en de machineconfiguratie beïnvloeden.
Van de kabel naar een geldig monster komen
Krachtberekening is alleen nuttig als het monster zelf correct is voorbereid.
Kabelisolatie en mantelmaterialen moeten mogelijk worden verwijderd van gebogen, geëxtrudeerde constructies voordat een geschikt teststuk kan worden voorbereid. Dit creëert verschillende mogelijkheden voor meetfouten voordat het monster de trekmachine bereikt.
Materiaal kan beschadigd raken tijdens het verwijderen. Snijden kan beschadigde randen veroorzaken. De dikte kan per exemplaar variëren. Een voorbereid teststuk kan kromming behouden of vervormd raken.
Dimensiemeting is ook belangrijk omdat de dwarsdoorsnede-informatie direct in het berekende trekresultaat wordt gevoed.
Een nauwkeurige load cell kan een verkeerd monstergebied niet corrigeren.
Monstervoorbereiding, vorm- en afmetingen moeten daarom de toepasselijke IEC-procedure en kabel-/productspecificatie volgen, in plaats van een generiek kunststof trekmonster afkomstig van een andere testmethode.
Grip, uitlijning en verlenging kunnen het resultaat veranderen
Een correct voorbereid monster kan nog steeds slechte data opleveren als het verkeerd wordt vastgehouden.
Dit is vooral relevant voor zacht PVC, flexibele mantelpasta's, dunne isolatie en zeer uitschuifbare materialen. De grepen hebben voldoende vasthoudende kracht nodig om beweging te voorkomen zonder een nieuw breekpunt bij de kaak te creëren.
Onvoldoende klemmen kan ervoor zorgen dat het monster wegglijdt. Het verhogen van de druk kan de slip stoppen, maar beschadigt een zacht exemplaar en verplaatst de breuk naar de kaakrand.
Uitlijning is ook van belang. Een monster dat onder een hoek de grepen binnenkomt, kan een belastingspad ervaren dat afwijkt van de bedoelde trekas.
Daarom moet de gripselectie de vorm en het materiaal van het monster volgen. Kaakoppervlak, klemmethode, gripgeometrie en consistentie van de klemdruk kunnen allemaal invloed hebben op de test.
Na het scheuren moet het monster worden geïnspecteerd in plaats van alleen te vertrouwen op het door de software gerapporteerde getal.
Waar is het gebroken?
Is hij in de grips bewogen?
Zijn er ernstige kaaksporen?
Was het monster nog steeds uitgelijnd bij het falen?
Een herhaalbaar resultaat is alleen nuttig wanneer de setup herhaaldelijk de bedoelde test uitvoert.
Verwachte verlenging beïnvloedt ook de machineselectie
Force is slechts één kant van de uitrustingsbeslissing.
Beschouw twee exemplaren die beide onder 500 N breken. De ene bereikt ongeveer 40% verlenging, terwijl de andere meerdere keren zijn oorspronkelijke spoorlengte verlengt.
Ze kunnen binnen hetzelfde krachtbereik passen, maar ze creëren niet dezelfde reisvereiste.
Spoorlengte, initiële gripafstand, verwachte verlenging en bruikbare machinebeweging moeten samenwerken. Een correct gedimensioneerde load cell helpt niet als het monster de beschikbare reis van de machine bereikt voordat de vereiste testgebeurtenis plaatsvindt.
De methode die wordt gebruikt om elongatie te bepalen moet ook worden vastgesteld.
Crosshead-verplaatsing beschrijft de beweging van de machine. Materiaalrek beschrijft de vervorming van het monster ten opzichte van de gedefinieerde oorspronkelijke lengte. Afhankelijk van de testconfiguratie kan machinebeweging monsterverlenging omvatten, samen met bijdragen van gripbeweging, meewerking of slip.
Dit betekent niet dat elke IEC 60811-501-test automatisch dezelfde extensometer vereist. Dit betekent dat het vereiste elongatieresultaat en de meetmethode moeten worden gedefinieerd voordat het systeem wordt geconfigureerd.
kracht is niet de materiële eigenschap
Stel dat twee exemplaren allebei 300 N bereiken.
Specimen A heeft een oorspronkelijke dwarsdoorsnede van 20 mm²:
Specimen B heeft een oppervlakte van 10 mm²:
De load cell heeft dezelfde kracht gemeten, maar de berekende trekspanning is heel anders.
Daarom beschrijft een ruwe waarde in Newtons op zichzelf niet de mechanische prestaties van een kabelisolatie- of mantelmateriaal.
Trekeigenschappen vereisen dat de krachtmeting wordt geïnterpreteerd samen met de monstergeometrie. Verlenging voegt een extra meting toe:
waar de oorspronkelijke referentielengte en de relevante verlengde lengte die door de methode wordt gebruikt.
Software kan deze waarden automatisch berekenen en rapporteren, maar kan geen slechte preparaat, verkeerde afmetingen, gripslip of een verkeerd gedefinieerde referentielengte compenseren.
Dit is ook van belang wanneer twee laboratoria verschillende resultaten rapporteren.
Als treksterkte vergelijkbaar is maar de verlenging aanzienlijk verschilt, is het verstandig om de preparaat, oorspronkelijke afmetingen, gauge-definitie, conditionering, gripgedrag en bewijs van slip te controleren voordat je concludeert dat één machine onnauwkeurig is.
Twee gekalibreerde machines kunnen nog steeds verschillende resultaten leveren wanneer de monsters niet op dezelfde mechanische manier worden getest.
Voor en Na Veroudering
Sommige kabelmateriaalprogramma's vereisen dat trekeigenschappen niet alleen in de oorspronkelijke staat worden geëvalueerd, maar ook na een gedefinieerd verouderingsproces.
IEC 60811-401 behandelt thermische verouderingsmethoden in een luchtoven voor isolerende en bekledingsstoffen.
Een typisch testprogramma kan daarom vergelijken:
Ongerijpt monster → treksterkte + verlenging
met:
Gespecificeerde veroudering → verouderd monster → treksterkte + verlenging
De vergelijking helpt aan te tonen hoe het mechanische gedrag van het materiaal verandert na de vereiste thermische blootstelling.
Er is geen enkele verouderingstemperatuur en -duur die in elk IEC 60811-testprogramma gekopieerd moet worden. De toepasselijke kabel- of productspecificatie bepaalt de vereiste voorwaarden en acceptatiecriteria voor het te evalueren materiaal.
Dat onderscheid is belangrijk bij het configureren van een laboratorium. De trekmachine verzorgt de mechanische meting; Het volledige testprogramma kan ook de juiste verouderingsapparatuur en de werkwijze voor het conditioneren van monsters vereisen.
Hoe kies je de machinecapaciteit
Op dit punt wordt het selecteren van machines veel eenvoudiger.
Begin met de verwachte monsterkracht, controleer dan het load-cell-bereik, monstervorm, grips, verwachte verlenging, beschikbare reisweg, vereiste meetmethode en dagelijks testvolume.
Framecapaciteit volgt na die vragen.
"Onze maximale verwachte kracht is 600 N. Is een machine van 5 kN genoeg?"
Alleen al op basis van framecapaciteit is 600 N comfortabel onder de 5 kN.
Dat voltooit de selectie niet.
Het laboratorium moet nog steeds verifiëren dat de gekozen load-celconfiguratie geschikt is voor het daadwerkelijke werkgebied, dat het monster kan worden vastgehouden zonder te slippen of kaakbeschadiging, en dat de beschikbare weg de verwachte verlenging accommodereert.
Hier voldoen de ITM-LAB RS-8010A en RS-8000 aan verschillende eisen.
RS-8010A — toepassingen met lagere kracht IEC 60811-501
De ITM-LAB RS-8010A Servo Control Universal Testing Machine beslaat capaciteiten van 50 N tot 5 kN.
Voor veel kabelisolatie en mantelmonsters met lagere kracht is RS-8010A het eerste platform dat evalueert.
Het volledige systeem kan bestaan uit:
RS-8010A + geschikte load cell + geschikte trekgrepen + verlengingsmeetconfiguratie + testsoftware
De exacte configuratie moet het verwachte monstergedrag volgen in plaats van IEC 60811-501 als één vast machine-en-grip-pakket te behandelen.
RS-8000 — hogere kracht of bredere laboratoriumvereisten
De ITM-LAB RS-8000 Servo Control tensile testing machine bestrijkt 10–50 kN configuraties.
RS-8000 wordt relevant wanneer het daadwerkelijke testprogramma naar een aanzienlijk hoger werkkrachtbereik beweegt of wanneer het laboratorium een breder platform nodig heeft voor extra krachtkrachttoepassingen met hogere trekkracht.
Bijvoorbeeld, een kabelfabrikant wil misschien één systeem voor meerdere materiaal- en componentprogramma's in plaats van een machine die alleen is gewijd aan isolatie met lagere kracht en mantelmonsters. In dat geval kan de bredere laboratoriumwerklast het hogere capaciteitsframe rechtvaardigen.
Een grote kabel alleen doet dat niet.
A Real Cable-Lab RFQ
Overweeg deze vraag:
Materiaal: PVC buitenmantel
Methode: IEC 60811-501 IEC 60811<-501 br data-start="15573" data-end="15576">Verwachte kracht: 200–600 N
Verwachte verlenging: "High"
Vereiste resultaten: Treksterkte + verlenging bij breuk
Testvolume: 80 exemplaren/dag
Aanvullende vereiste: voor/na thermische veroudering
Er is al genoeg informatie om RS-8010A te identificeren als een platform dat het waard is om te evalueren.
Er is niet genoeg informatie om het testsysteem af te ronden.
"Hoge elongatie" moet worden vertaald naar een verwacht bereik zodat machineverplaatsing kan worden gecontroleerd. De vorm en afmetingen van het monster ontbreken nog steeds, evenals de beschikbare lengte van het monster en de toepasbare kabelspecificatie.
Voor verouderde exemplaren moet de vereiste verouderingsconditie ook worden bevestigd in plaats van aangenomen.
Dagelijks volume brengt een praktisch probleem met zich mee. Een ontwikkelingslaboratorium dat tien exemplaren per week gebruikt, kan meer handmatige handgreepaanpassing verdragen. Bij 80 monsters per dag worden herhaalbare monsterlading, gripbediening en softwareworkflow belangrijker.
Daarom kunnen twee laboratoria die volgens dezelfde IEC-methode werken redelijkerwijs verschillende apparatuurconfiguraties vereisen.
Wat te verzenden voordat u een IEC 60811 trektestsysteem aanvraagt
Een nuttige RFQ hoeft niet lang te zijn, maar moet wel het daadwerkelijke monster en de testvereiste beschrijven:
Kabeltype: ______
Materiaal Onder Toets: Isolatie / Mantel< br data-start="16891" data-end="16894">Verbinding: PVC / PE / XLPE / Elastomeer / Overig
Toepasselijke IEC-methode: ______
Kabel / Productspecificatie: ______
Specimenformulier: ______
Specimenbreedte / Relevante afmetingen: ______
Specimen Dikte: ______
Verwachte Maximale Kracht: ______ N
Verwachte Verlenging: ______%
Vereiste resultaten: Treksterkte / Elongation / Overige
Ongeagd / Verouderd / Beide: ______
Vereiste Leeftijd ing Conditie: ______
Testvolume: ______ specimens/dag
Kabeltekening / monster / monster beschikbaar: ja / nee
Met deze informatie wordt de selectiesequentie:
Monster → verwachte kracht → load cell → grips → rekmeting → reis → machine.

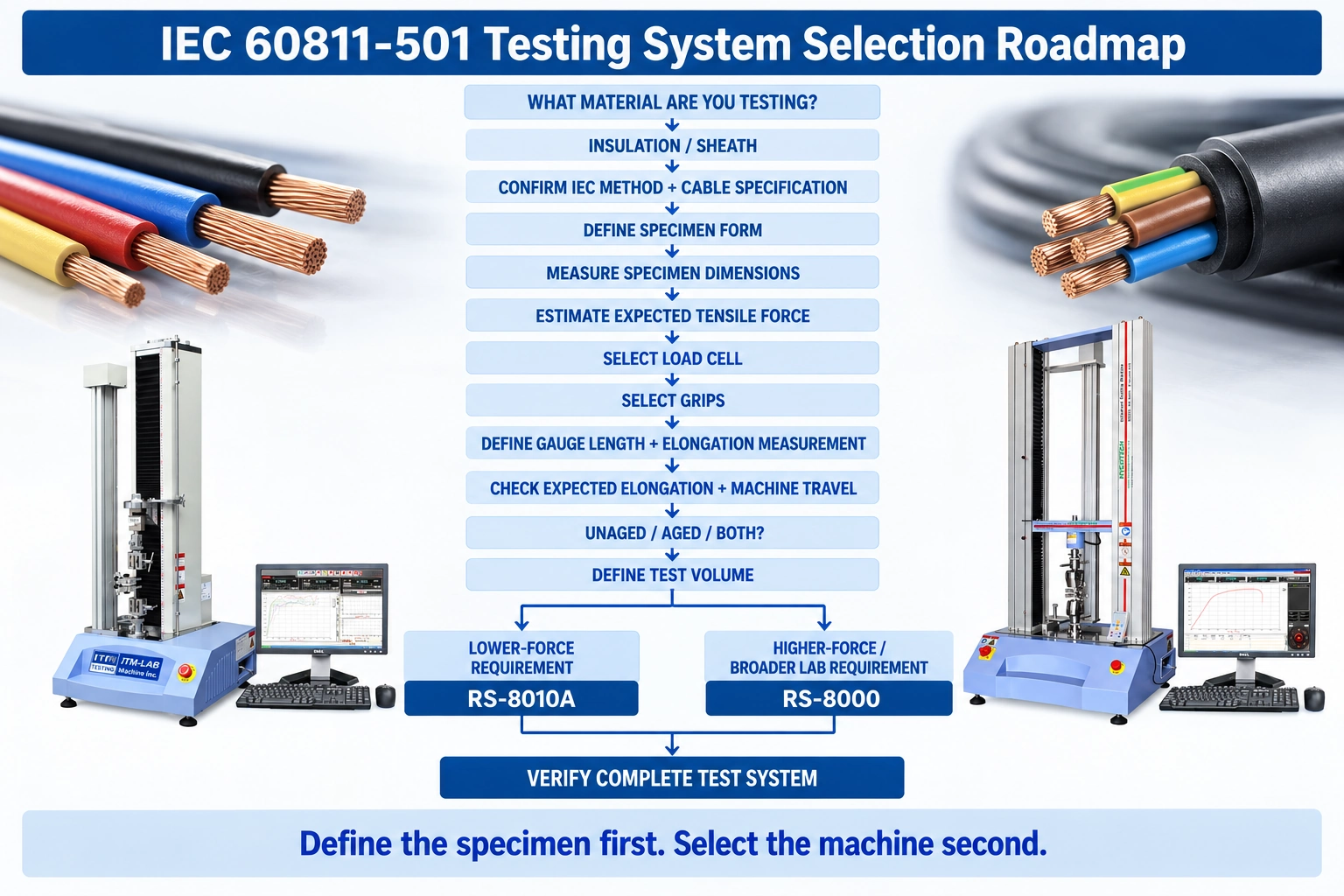

IEC 60811-501 Testing System Selection Roadmap
FAQ
Wat test IEC 60811-501?
IEC 60811-501 biedt procedures voor het bepalen van mechanische eigenschappen van isolerende en ommantelingsmiddelen die worden gebruikt in elektrische en optische vezelkabels. Het is doorgaans van toepassing op kruisverbonden en thermoplastische verbindingen en is bedoeld voor gebruik samen met IEC 60811-100.
Het mag niet worden verward met een trektest uitgevoerd op een volledige afgewerkte kabel.
Wat is het verschil tussen een IEC 60811 trektest en een trektest voor de hele kabel?
IEC 60811-501 materiaaltesten evalueert een voorbereid monster van de toepasselijke isolatie- of bekledingsstof.
Een trektest van de hele kabel kan meerdere elementen van de kabelconstructie gelijktijdig belasten en beantwoordt daardoor een andere mechanische vraag.
Is een trektestmachine van 5 kN voldoende voor IEC 60811-501?
Het kan meer dan voldoende zijn voor veel isolatie- en mantelmonsters, maar de beslissing moet gebaseerd zijn op de verwachte kracht van het monster in plaats van het standaardaantal of de kabeldiameter.
Load-cell-bereik, gripconfiguratie, verwachte verlenging en beschikbare machinebeweging moeten ook worden gecontroleerd.
Welke grepen moeten worden gebruikt voor kabelisolatie en mantelmonsters?
De keuze van de grip hangt af van de vorm, dikte, oppervlakteconditie, stijfheid en verlengingsgedrag.
Het doel is om het doorglijden van het monster te voorkomen zonder overmatige kaakschade of voortijdig falen aan de griprand. De uiteindelijke greep moet daarom rond het daadwerkelijke exemplaar worden gekozen in plaats van uitsluitend op basis van het standaardnummer.
Is een extensometer vereist voor IEC 60811-501?
De methode voor het meten van de verlenging moet de toepasselijke procedure, het monster en het vereiste resultaat volgen.
Het is geen goede praktijk om aan te nemen dat kruiskopverplaatsing altijd gelijk is aan monsterverlenging, of dat elke kabelmateriaaltoepassing dezelfde extensometer vereist. De meetmethode moet worden bevestigd als onderdeel van de volledige testsysteemconfiguratie.
Waarom worden kabelisolatie en mantelmonsters getest na het verouderen?
Het vergelijken van mechanische eigenschappen vóór en na de gespecificeerde veroudering helpt veranderingen in het materiaal na thermische blootstelling te evalueren.
IEC 60811-401 biedt relevante luchtoven-verouderingsmethoden, terwijl de toepasselijke kabel-/productspecificatie de vereiste voorwaarden en acceptatiecriteria bepaalt.
Laatste gedachten
Het selecteren van apparatuur voor IEC 60811-501 wordt veel eenvoudiger zodra de discussie verschuift van de grootte van de afgewerkte kabel en richting het monster dat daadwerkelijk getest zal worden.
Vorm en afmetingen van het monster beïnvloeden de verwachte kracht. Het gedrag van het materiaal beïnvloedt de keuze en de beweging van de grip. Treksterkte en verlenging bepalen wat het meetsysteem moet vastleggen. Verouderingseisen kunnen een extra stap toevoegen aan de laboratoriumworkflow.
Voor veel isolatie- en mantelmonsters met lagere kracht is RS-8010A het logische ITM-LAB platform om eerst te evalueren. RS-8000 wordt relevant wanneer de daadwerkelijke beroepsbevolking of het bredere testprogramma van het laboratorium een hogere capaciteit vereist.
Definieer eerst het monster. Selecteer de machine als tweede.
Moet je een IEC 60811-501 trektestsysteem configureren?
Stuur ITM-LAB uw kabeltype, isolatie- of mantelmateriaal, toepasselijke IEC-methode en kabelspecificatie, monstervorm en afmetingen, verwachte kracht, verwachte verlenging, dagelijks testvolume, en of testen nodig is vóór veroudering, na veroudering of beide.
ITM-LAB kan vervolgens de juiste
