Twee RFQ's landen op hetzelfde bureau.
Beide zeggen:
We hebben een trektestmachine nodig voor ISO 6892-1.
De eerste tekening toont een dun aluminium monster.
De tweede toont een bewerkte hoogsterkte stalen staaf.
Ze zouden niet automatisch dezelfde offerte moeten ontvangen.
De standaard is hetzelfde. De krachten kunnen totaal verschillend zijn. Dat geldt ook voor de load cell, grips, extensometer, besturingsmethode en testworkflow.
Dat is het onderscheid waar deze gids over gaat.
ISO 6892-1 is een vereiste voor testmethoden. Het is geen machine-specificatie.
Als je apparatuur selecteert, is het nuttige startpunt niet alleen het standaardgetal. Het is het exemplaar dat op je laboratoriumbank staat—of binnenkort zal komen.
ISO 6892-1 is geen machinespecificatie
De huidige editie is ISO 6892-1:2019, Metaalmaterialen — Trekproef — Deel 1: Testmethode bij kamertemperatuur. ISO heeft de editie in 2025 beoordeeld en bevestigd, dus deze blijft actueel. Het specificeert de methode voor trekmeting van metalen materialen en definieert mechanische eigenschappen die bij kamertemperatuur kunnen worden bepaald.
Dat definieert de test.
Het definieert geen universele machineconfiguratie.
Een dun plaatmonster en een bewerkte ronde staaf kunnen beide binnen een ISO 6892-1 testprogramma vallen. Maar één kan falen onder 20 kN, terwijl een andere ruim boven de 100 kN nodig heeft.
Zelfs wanneer twee exemplaren vergelijkbare maximale krachten leveren, gebruiken ze mogelijk niet dezelfde grepen.
En als één laboratorium alleen treksterkte nodig heeft terwijl een ander bewijssterkte met gecontroleerde reksnelheid nodig heeft, veranderen hun meet- en regelvereisten opnieuw.
Dus wanneer een aanvraag zegt:
ISO 6892-1 machine vereist.
we kennen de standaard al.
Wat we nog nodig hebben is de test.
Eerste getal dat we nodig hebben: verwachte kracht
Laat ons de monstertekening zien en we kunnen beginnen met het omzetten van de testvereiste in een machine-vereiste.
Voor de initiële apparatuurmaatstelling is een nuttige schatting:
Verwachte maximale kracht ≈ oorspronkelijke doorsnede × verwachte treksterkte
Dit is niet de ISO-testprocedure of een acceptatieberekening. Het is een praktische eerste schatting voor de keuze van machines.
Neem een bewerkt rond monster met een
De dwarsdoorsnede is:
A₀ = π × 8² / 4 ≈ 50,3 mm²
Als de verwachte treksterkte ongeveer 600 MPa) is:
50,3 mm² × 600 N/mm² ≈ 30.200 N
Dus we kijken globaal naar:
30 kN
Verander nu alleen twee dingen: monsterdiameter en materiaalsterkte.
Neem een
Het gebied wordt:
A₀ ≈ 201,1 mm²
en:
201,1 mm² × 900 N/mm² ≈ 181.000 N
of ongeveer:
181 kN
Zelfde ISO-standaard.
Ongeveer zes keer de kracht.
Dat verschil is groot genoeg om de test naar een volledig ander machinecapaciteitsbereik te verplaatsen.
Het laat ook zien waarom beschrijvingen zoals "steel tensile test" niet voldoende zijn voor de keuze van apparatuur. Materiaalkwaliteit is belangrijk, maar geometrie is net zo belangrijk.
Voor een plat exemplaar geldt dezelfde first-pass logica:
A₀ = breedte × dikte
Dan:
A₀ × verwachte treksterkte ≈ verwachte maximale kracht
De berekening moet een realistische bovenverwachting gebruiken voor het te testen materiaal en monster—niet simpelweg de nominale waarde die het makkelijkst te vinden is op een datasheet.
Deze voorbeelden zijn
Een 50 kN frame beantwoordt de load-cell vraag niet
Stel dat het grootste monster in een laboratorium naar verwachting ongeveer 42 kN bereikt.
Een frame van 50 kN lijkt direct relevant.
Maar stel nu nog een vraag:
Waar vinden de meeste tests in het laboratorium eigenlijk plaats?
Misschien ziet de werklast er zo uit:
Meeste dagelijkse exemplaren: 8–25 kN
Incidentele exemplaren: 35–42 kN
Dat verandert het apparaatgesprek.
Het cijfer van 42 kN is belangrijk bij het evalueren of het frame voldoende capaciteit heeft.
Het beschrijft op zichzelf niet het krachtbereik waarover het laboratorium routinematig geverifieerde meetprestaties nodig heeft.
Dit zijn gerelateerde beslissingen, maar ze zijn niet identiek:
Verwachte bovenste kracht
→ helpt bij het definiëren van de framecapaciteit.
Routine krachtverdeling
→ helpt bij het definiëren van de krachtmetingsconfiguratie.
Vereiste geverifieerde meetafstand
→ moet worden meegenomen bij het selecteren en verifiëren van het load-cell-systeem.
ISO 7500-1 is de relevante ISO-standaard voor kalibratie en verificatie van het krachtmeetsysteem van statische uniaxiale trek-/compressietestmachines; ISO vermeldt de standaard momenteel in haar catalogus voor mechanische tests.
Dit is een van de redenen waarom we niet graag een treksysteem uitsluitend op basis van maximale kracht specificeren.
Stel je twee laboratoria voor die allebei een frame van 50 kN nodig hebben.
Eén brengt het grootste deel van zijn tijd door tussen 5 en 15 kN.
De andere brengt het grootste deel van zijn tijd door tussen 30 en 45 kN.
Mechanisch kunnen beide in het frame passen.
Vanuit meetperspectief zijn ze niet dezelfde werklast.
Ook lost het kopen van een veel groter frame het probleem niet automatisch op. Een hogere capaciteit die op het machinenaamplaatje staat, vervangt geen correct geselecteerde en geverifieerde krachtmetingsconfiguratie.
Een betere RFQ geeft ons daarom twee getallen:
Wat is de hoogste kracht die je redelijkerwijs verwacht?
and
Waar testen de meeste van je monsters eigenlijk?
Die twee antwoorden zijn nuttiger dan "50 kN machine vereist."
De klant heeft Rp0.2 nodig. En nu?
Tot nu toe hebben we het vooral over kracht gehad.
Dan voegt de klant één regel toe aan de RFQ:
Vereiste resultaten: Rp0.2, Rm, A.
Nu moeten we het hebben over deformatiemeting.
De load cell geeft ons force.
Combineer die kracht met de oorspronkelijke dwarsdoorsnede van het monster en we krijgen stress.
Maar bewijssterkte zoals Rp0.2 hangt af van de relatie tussen spanning en monstervervorming.
Dat betekent dat we een ander meetkanaal nodig hebben.
Force-kanaal
Load cell
↓
Force
↓
Stress
Spanningskanaal
Extensometer
↓
Extension
↓
Belasting
Breng die kanalen samen en we kunnen de relevante spanning-rekrespons evalueren.
Publieke ISO 6892-1 testrichtlijnen identificeren eveneens nauwkeurige krachtmeting en monsterverlengingsmeting als belangrijke apparatuurvereisten bij het bepalen van de eigenschappen die door de methode worden gedekt.
Daarom moet een extensometer niet worden behandeld als een generiek accessoire dat aan het einde van een citaat wordt toegevoegd.
We moeten weten wat er van het verwacht wordt.
Wat is de initiële spoorlengte?
Welk rekbereik moet het dekken?
Welke resultaten zijn vereist?
Blijft het op het monster in aanzienlijke plastische vervorming, of is de testprocedure anders ingesteld?
En er is nog een vraag:
Meet de extensometer alleen het monster—of stuurt het signaal ook de machine?
Dat hangt af van de geselecteerde testrate-methode.
Methode A1 wijzigt de besturingssysteemvereiste
Hier kunnen twee machines die beide beweren ISO 6892-1 te ondersteunen een nauwkeurigere vergelijking nodig hebben.
ISO 6892-1 maakt onderscheid tussen verschillende benaderingen van testsnelheidscontrole. Voor de keuze van apparatuur is het nuttige onderscheid
:Methode A1
Gesloten-lus reksnelheidsregeling met behulp van het extensometersignaal.
Methode A2
Open-loop reksnelheidsregeling met een vooraf geselecteerde of aangepaste kruishoogtesnelheid.
Methode B
Regeling gebaseerd op stresssnelheid in het betreffende gebied.
ZwickRoells ISO 6892-1 technische richtlijnen beschrijven A1 als automatische gesloten-lus reksnelheidsregeling met extensometerfeedback, terwijl A2 een crosshead-snelheidsbenadering gebruikt om de vereiste reksnelheid te bereiken.
Dat maakt A1 bijzonder interessant vanuit apparatuuroogpunt.
Met A1 houdt de extensometer niet langer alleen het monster in de gaten.
Het signaal neemt deel aan de besturingslus.
Conceptueel:
Specimen-deformatie
↓
Extensometer
↓
Gemeten reksnelheid
↓
Controller
↓
Drive / crosshead respons
↓
Monsterdeformatiewijzigingen
en de lus gaat verder.
Dus als het testprogramma methode A1 specificeert, is het niet voldoende om te vragen of de software een "ISO 6892-1" methode bevat.
We willen ook weten of de controller extensometerfeedback kan gebruiken voor de vereiste gesloten-lus reksnelheidsregeling.
De extensometer, controller, aandrijfsysteem, handgrepen, monsterstijfheid en machinestijfheid maken allemaal deel uit van het gedrag van het complete testsysteem.
Er is ook een materiaalzijde complicatie die gemakkelijk te missen is.
Metaal vervormt niet altijd uniform door het vloeien.
Sommige staalsoorten kunnen lokaal vloeiend gedrag vertonen. Wanneer deformatie lokaliseert, meet een extensometer een gedefinieerd gauge-gebied, terwijl de vervorming van het monster mogelijk niet gelijkmatig over de gehele parallelle lengte wordt verdeeld.
Dat maakt de interactie tussen monstergedrag, extensometerpositie en controlerespons belangrijker dan een simpel softwareselectievakje zou doen vermoeden.
Met andere woorden:
"Method A1 capable" moet het gedrag van het meet- en controlesysteem beschrijven—niet slechts de naam van een testtemplate.
Voor methode A2 is het gesprek met apparatuur anders omdat het beoogde spanningsgedrag wordt benaderd via kruishoogtesnelheid in plaats van directe gesloten extensometerfeedback. ZwickRoell beschrijft A2 als open-loop reksnelheidsregeling en merkt op dat pre-testen/opstelling vereist is om rekening te houden met het testsysteem en de stijfheid van het monster.
Methode B is weer anders.
Er is geen noodzaak om hier elke ISO-testratetabel te reproduceren. De huidige norm en de toepasselijke materiaal-/productspecificatie moeten worden gebruikt om de werkelijke snelheden, toleranties en overgangen vast te stellen.
Voor machineselectie is het punt eenvoudiger:
Vraag hoe de test wordt gecontroleerd—niet alleen of het standaardnummer in de software voorkomt.
Laat ons het exemplaar zien voordat we de grips selecteren
Een machine kan genoeg kracht hebben en toch onbruikbaar zijn voor het monster dat op je werkbank staat.
Daarom moet de monstertekening de machineleverancier bereiken voordat de gripconfiguratie is afgerond.
Beschouw drie veelvoorkomende vormen.
Platte exemplaren
We hebben meer nodig dan het woord "sheet."
Nuttige informatie omvat:
width
dikte
grip-end afmetingen
oppervlakteconditie
verwachte kracht
Een dun plat exemplaar en een dik plaat-afgeleid exemplaar creëren niet noodzakelijkerwijs dezelfde kaakvereiste.
Ronde exemplaren
Nu verandert de contactgeometrie.
We moeten de diameter van de gripsectie en het ontwerp van het monsteruiteinde kennen.
Een eenvoudig cilindrisch uiteinde, schroefdraad, schoudermonster of een andere geometrie kan leiden tot een andere strategie voor belastingintroductie.
Draad- en kleindiameterproducten
Wire veroorzaakt zijn eigen problemen.
Het monster moet worden vastgehouden zonder ongecontroleerde slip, maar overmatige lokale contactspanning kan een kleine dwarsdoorsnede beschadigen voordat de beoogde gauge-sectie correct is geëvalueerd.
Diameter, oppervlak, materiaalsterkte en verwachte kracht zijn allemaal van belang.
Het machineframe kan exact hetzelfde blijven terwijl de monsterinterface volledig verandert.
Daarom:
Eén universele testmachine kan meerdere monsterfamilies omvatten. Een paar kaken dekt ze niet automatisch allemaal.
Als een laboratorium van plan is om een vel, ronde staven en draad op één frame te testen, moet dat deel uitmaken van de oorspronkelijke apparatuurspecificatie—niet ontdekt na installatie.
A 17,5 kN Monster op een 50 kN Machine
Zet nu de beslissingen samen.
Een klant stuurt deze RFQ:
| Vereiste | Klantinformatie |
|---|---|
| Standaard | ISO 6892-1 |
| Materiaal | Roestvrij staal |
| Specimen | Flat |
| Breedte | 12,5 mm |
| Dikte | 2,0 mm |
| Verwachte Rm | 700 MPa |
| Vereiste resultaten | Rp0.2, Rm, A |
| Volume | 100 exemplaren/dag |
De eerste berekening is eenvoudig.
Oorspronkelijk gebied:
12,5 × 2,0 = 25 mm²
Initiële maximum-krachtschatting:
25 mm² × 700 N/mm² = 17.500 N
of:
≈ 17,5 kN
Op papier ziet een 50 kN frame er comfortabel uit.
Dan begint de rest van de RFQ van belang te worden.
De klant heeft Rp0.2.
Nu hebben we een rekmetingsstrategie nodig.
Hun interne procedure specificeert Methode A1.
Nu moeten de extensometer en de controller samenwerken als onderdeel van het reksnelheidscontrolesysteem.
De monstertekening toont verschillende diktes.
Nu moeten we controleren of de voorgestelde kaakindeling de volledige monsterfamilie omvat.
Dan zien we:
100 exemplaren/dag.
Nu worden laden, uitlijnen, gripbediening en extensometerbehandeling onderdeel van de laboratoriumworkflow.
De berekening van 17,5 kN was correct.
Het was simpelweg niet de hele specificatie.
Dit onderscheid is belangrijk omdat machinequotes vaak bijna volledig worden vergeleken door:
Maximale kracht
Price
Crosshead snelheid
Die specificaties zijn belangrijk.
Maar ze vertellen je niet of het voorgestelde systeem aan de daadwerkelijke test voldoet.
Voor dit voorbeeld zou een nuttige configuratiereview er meer uitzien als:
17,5 kN verwachte monsterkracht
↓
Bevestigen bovenkracht over alle kwaliteiten / monstergroottes
↓
Map routine werkbereik
↓
Selecteer krachtmetingsconfiguratie
↓
Definieer flat-specimen grepen
↓
Selecteer extensometer
↓
Verify Method A1 controlemogelijkheid
↓
Bekijk de workflow van 100 tests/dag
Pas dan hebben we iets dat dicht bij een volledige machinespecificatie ligt.
De testvereiste omzetten in een machineconfiguratie
Voor ITM-LAB zijn twee relevante universele testmachinebereiken voor dit type werk:
RS-8000: 10–50 kN
RS-8000A: 100–300 kN
Dit zijn
De eerdere voorbeelden maken het onderscheid duidelijk.
Een Ø8 mm monster op een illustratieve 600 MPa gaf ons een geschatte kracht van ongeveer 30 kN.
Dat plaatst de applicatie in een bereik waar de RS-8000 kan worden geëvalueerd—maar het voltooit de configuratie niet automatisch.
Ons Ø16 mm / 900 MPa voorbeeld leverde ongeveer 181 kN.
Dat verplaatst de krachtbehoefte naar het hogere capaciteitsbereik waar een RS-8000A-configuratie kan worden geëvalueerd.
Ook hier is de berekening slechts het begin.
Na framecapaciteit hebben we nog steeds nodig:
Load cell
Grips
Extensometer
Controlemethode
Travel / testruimte
Monsterbereik
Dagelijkse workflow
Steel betekent niet automatisch RS-8000A.
Aluminium betekent niet automatisch RS-8000.
Het monster bepaalt de kracht.
De vereiste resultaten bepalen een groot deel van het meetsysteem.
De testmethode beïnvloedt het besturingssysteem.
Pas nadat die onderdelen zijn gedefinieerd, wordt het machinemodel betekenisvol.

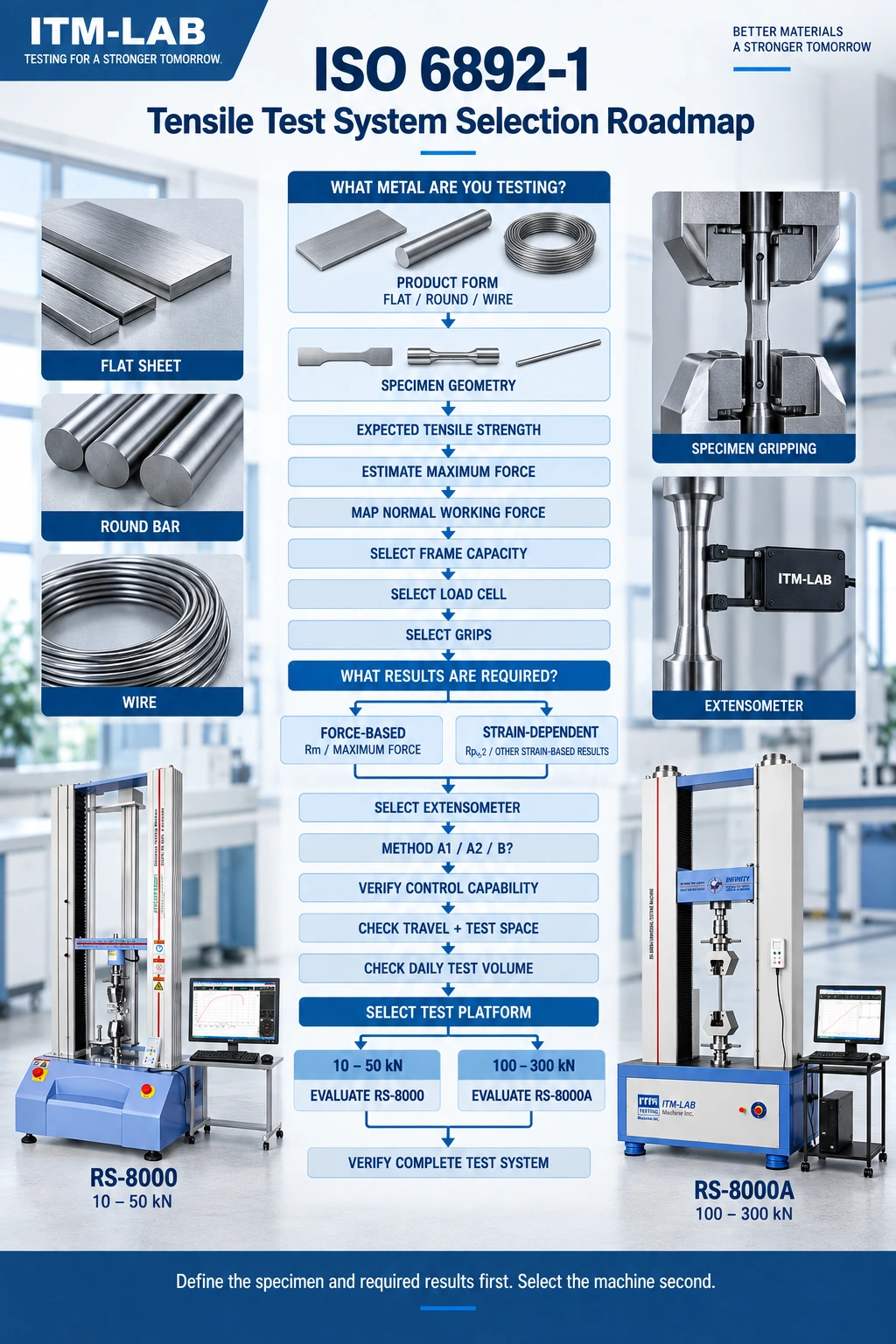

Wat moet je meesturen met een ISO 6892-1 RFQ?
Een lange laboratoriumspecificatie is niet nodig.
Een nuttige monstertekening vertelt ons meestal meer dan enkele paragrafen aan generieke eisen.
Voor een initiële configuratie, stuur:
- materiaal en kwaliteit;
- product form;
- specimentekening;
- breedte en dikte, of diameter;
- verwachte treksterkte;
- verwachte bovenste testkracht, indien al bekend;
- vereiste resultaten, zoals Rp0.2, ReH/ReL, Rm en A;
- Methode A1, A2 of B als je procedure dat specificeert;
- spoorlengte / extensometervereiste;
- kleinste en grootste specimenfamilies;
- benaderende tests per dag.
Als je de verwachte kracht niet weet, stuur dan de materiaalspecificatie en de monstertekening.
Dat geeft ons genoeg informatie om de berekening te starten in plaats van te raden op basis van het standaardgetal.
ISO 6892-1 Tensile Test System Selection Roadmap
ISO 6892-1 tensile testing machine FAQ
Welke machinecapaciteit heb ik nodig voor ISO 6892-1?
Er is geen enkele machinecapaciteit verbonden aan ISO 6892-1.
Voor de initiële dimensionering, schat de verwachte bovenste monsterkracht uit de oorspronkelijke dwarsdoorsnede en de verwachte treksterkte:
Verwachte kracht ≈ A₀ × verwachte treksterkte
Beschouw dan het normale werkkrachtbereik, load-cell-configuratie, grepen, extensometer, vereiste besturingsmethode en monsterfamilie voordat de machine wordt afgerond.
Heb ik een extensometer nodig voor ISO 6892-1?
Het hangt af van de eigenschappen en de besturingsmethode die door het testprogramma wordt vereist.
Waar monsterspanning gemeten moet worden om rekafhankelijke eigenschappen te bepalen, wordt een geschikte extensometer onderdeel van het meetsysteem. Voor methode A1 wordt het extensometersignaal ook gebruikt voor gesloten-lus reksnelheidsregeling.
De juiste extensometer hangt daarom af van factoren zoals gauge-lengte, meetbereik, vereiste resultaat en controlestrategie.
Wat is het verschil tussen ISO 6892-1 methode A1, A2 en B?
Vanuit het perspectief van apparatuurselectie gebruikt Methode A1 gesloten lus reksnelheidsregeling met extensometerfeedback. Methode A2 is een open-lus reksnelheidsbenadering met behulp van kruishoogtesnelheid, terwijl Methode B de test regelt op basis van de spanningssnelheid in het betreffende gebied.
De huidige standaard moet worden gebruikt voor de werkelijke snelheden, toleranties en trapovergangen.
Hoe schat ik trekkracht voordat ik een machine selecteer?
Voor een eerste schatting van apparatuur:
Verwachte maximale kracht ≈ oorspronkelijke doorsnede × verwachte treksterkte
Voor een rond monster:
A₀ = πd² / 4
Voor een rechthoekig monster:
A₀ = breedte × dikte
Gebruik een passende bovenverwachting voor het materiaal en het monsterbereik dat wordt getest. Het resultaat is een schatting van de apparatuurgrootte, geen vervanging voor de ISO-testprocedure.
Kan één trektestmachine platte, ronde en draadmonsters testen?
Mogelijk, ja—mits het frame, het krachtmeetsysteem, de reis- en andere machinevereisten het volledige testprogramma dekken.
De grijpvolgorde kan nog steeds verschillen tussen specimenfamilies. Platte exemplaren, ronde exemplaren en draad vertonen verschillende contactgeometrieën en verschillende risico's op slip of lokale schade.
Zijn ISO 6892-1 en ASTM E8/E8M uitwisselbaar?
No. Beide behandelen trektesten van metalen materialen, maar het zijn aparte standaarden en moeten niet als uitwisselbare procedures worden behandeld.
Als een project ASTM E8/E8M specificeert, configureer en voer de test uit volgens de toepasselijke ASTM-eisen. Als het ISO 6892-1 specificeert, gebruik dan de ISO-methode.
Voor laboratoria die met beide systemen werken, is dit een andere reden om de vereiste standaarden te definiëren voordat software, extensometry en testprocedures worden geconfigureerd.
De standaard definieert de test. Het monster bepaalt het systeem.
Een aanvraag voor een ISO 6892-1 trektestmachine klinkt specifiek.
Voor een apparatuuringenieur is dit het begin van het gesprek.
We moeten het monster nog zien.
Vanaf daar wordt het selectiepad veel duidelijker:
Specimen Geometry
↓
Verwachte kracht
↓
Routine Werkbereik
↓
Load Cell
↓
Grips
↓
Vereiste resultaten
↓
Extensometer
↓
Controlemethode
↓
Machine
Die volgorde voorkomt een veelgemaakte fout: eerst een universele testmachine selecteren uit maximale capaciteit en daarna proberen de daadwerkelijke test te laten passen.
Als u een ISO 6892-1 systeem plant, stuur ons dan de monstertekening, materiaalkwaliteit, verwachte treksterkte, vereiste resultaten, testsnelheidsmethode en dagelijks testvolume.
Die details zijn veel nuttiger voor het configureren van het testsysteem dan alleen het standaardnummer.
