Product Overzicht
De RS-8115A Connector Durability Tester is ontworpen voor herhaalde koppel- en ontkoppelingstests om de mechanische duurzaamheid van de connector te evalueren.
Een verstelbare armatuur lijnt de DUT uit met de koppelingsrichting, terwijl de AC variabele snelheidsaandrijving gecontroleerde heen-en-weer beweging biedt. Met een
Key Performance
Hoe de Test werkt

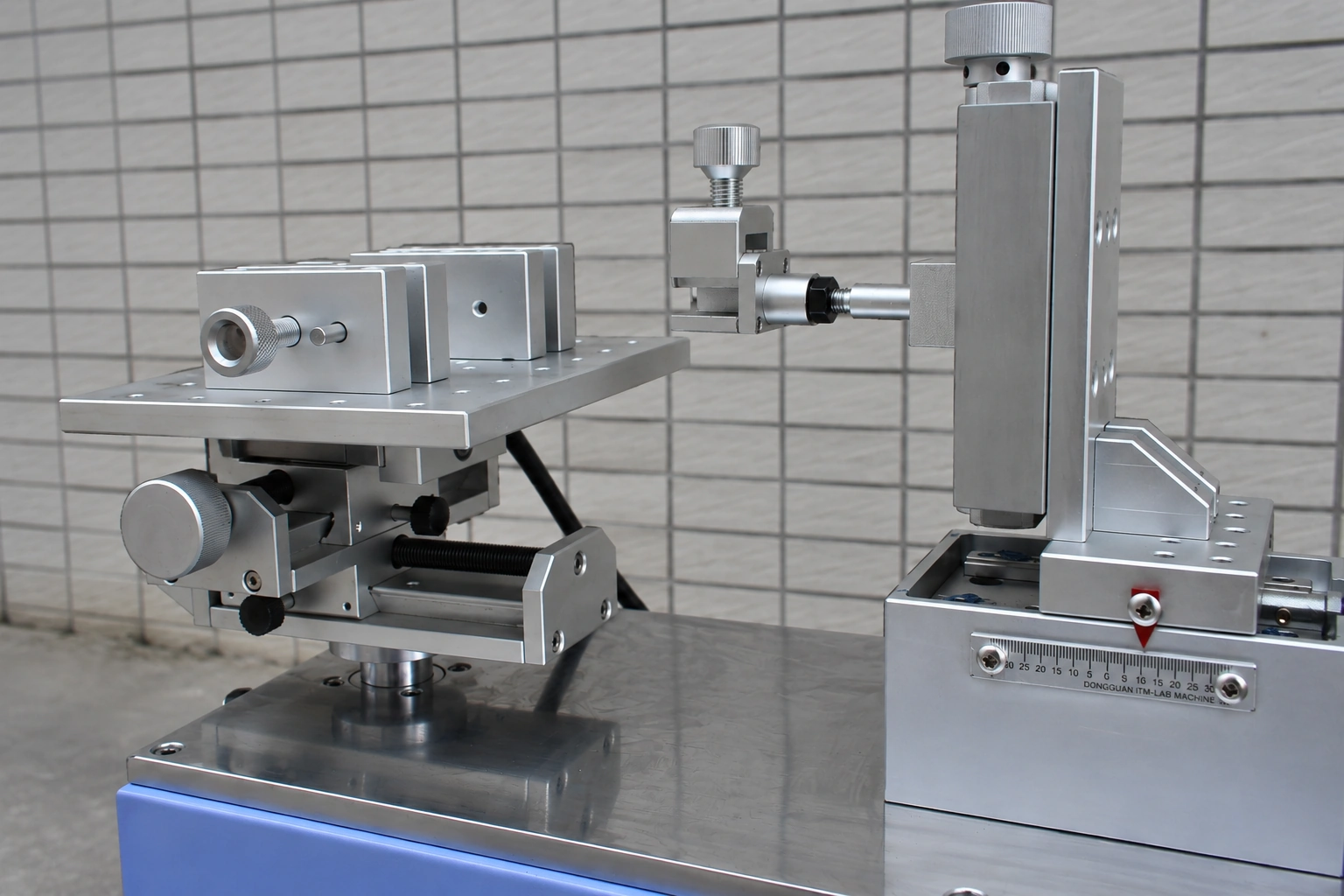

De DUT en het bijbehorende onderdeel zijn vastgezet in het armatuur en uitgelijnd langs de insertie-as. Na het instellen van de vereiste
De speciale centreringsarmatuur ondersteunt consistente positionering, terwijl het geleide mechanisme is ontworpen om mechanische wrijving en bedrijfsgeluid tijdens herhaald cyclus te verminderen.
Mount DUT → lijn uit → stel slag in → stel snelheid in → stel cycli in → test → inspecteren
Key Features
Gebouwd voor herhaalbare connectorcyclus en flexibele DUT-setup.
- Adjustable Alignment
Speciale centreringsarmatuur helpt om een consistente positie langs het in- en terugtrekpad te behouden.
- 0–40 mm Instelbare slag
Stel de heen-en-weer bewegende beweging in op de vereiste connectorbeweging.
- 10–60 Cycles/min
Pas de cyclussnelheid aan om te voldoen aan verschillende duurzaamheidstestvereisten.
- Tot 999.999 cycli
Automatiseer herhaalde invoeg- en terugtrekkingstests voor langdurige duurzaamheidscycli.
- Complete Device Testing
Ondersteunt connectoren geïnstalleerd in telefoons, tablets, laptops en andere elektronische apparaten, niet alleen zelfstandige connectorparen.
Technische Specificaties
| Parameter | RS-8115A |
|---|---|
| Testfunctie | Herhaalde invoeg-/terugtrekkingsduurzaamheid |
| Maximale Capaciteit | 50 kgf |
| Maximum Force Display | Ondersteund |
| Werkende Slag | 0–40 mm |
| Testsnelheid | 10–60 cycli/min, verstelbaar |
| Cycle Counter | 0–999,999 |
| Fixture Werktafel | 350 × 260 mm |
| Drive System | AC variabele snelheidsmotor |
| Voeding | 1-fase, 220 V, 50 Hz |
| Afmetingen | 850 × 330 × 280 mm |
| Gewicht | Ongeveer 35 kg |
Armatuuropmerking: De uiteindelijke armatuurcompatibiliteit hangt af van DUT-afmetingen, connectorpositie en aansluitrichting. Stuur een tekening of productfoto ter bevestiging.
Test Standards
- IEC 60512-9-1 — Test 9a: Mechanische Werking
- IEC 60512-9-3 — Test 9c: Mechanische werking met elektrische belasting
Opmerking: De uiteindelijke testvoorwaarden zijn afhankelijk van de toepasselijke productspecificatie en testvereisten.
Testapplicaties
- CONNECTORS
- STEKKERS & STOPCONTACTEN
- SMARTPHONES
- TABLETS
- LAPTOPS
- COMPACTE ELEKTRONICA
Herhaalde in- en terugtrekkingstests—van individuele connectoren tot interfaces die in voltooide apparaten zijn geïnstalleerd.
Het juiste testopstelling selecteren
Definieer deze voorwaarden voordat je de RS-8115A voor je applicatie configureert.
| DUT | STROKE | FORCE |
|---|---|---|
| Connector of compleet apparaat | Vereiste koppelingsreis | Verwachte inzet-/terugtrekkingskracht |
| SPEED | CYCLES | FIXTURE |
| Vereiste cycli per minuut | Vereiste duurzaamheidscycli | DUT-grootte, connectorpositie & koppelingsrichting |
Fixture Capacity
| Standard Worktable | Laptop Fixture | Large-Screen Tablet Fixture |
|---|---|---|
| 350 × 260 mm | ongeveer 300 × 250 mm | ongeveer 290 × 201 mm |
Vertel ons je testvereisten
Geef hieronder de basistestdetails zodat we de RS-8115A en de fixture-configuratie kunnen bevestigen.
| Testvereiste | Jouw Informatie |
|---|---|
| Product / Connector Type * | __________________________________ |
| DUT Dimensions * | L ______ × W ______ × H ______ mm |
| Connectorpositie / koppelingsrichting * | __________________________________ |
| Vereiste slag | ______ mm |
| Verwachte maximale kracht | ______ N / kgf |
| Testsnelheid | < data-col-size="sm" data-start="607" data-end="628">______ cycli/min|
| Vereiste cycli * | ______ cycli |
| Teststandaard / Interne specificatie | __________________________________ |
| DUT Drawing / Foto | Uploadbestand |
| Aanvullende vereisten | __________________________________ |
Hulp nodig met de armatuur?
Stuur ons een foto of tekening met de DUT, connectorlocatie en koppelingsrichting. Ons team kan de testopstelling bekijken voordat de configuratie begint.
Wat test de RS-8115A?
De RS-8115A voert herhaalde in- en uittrekcyclus uit om de duurzaamheid van connectoren, stekkers, contactdozen en apparaatgemonteerde interfaces te evalueren.
Kan het connectoren testen die in voltooide apparaten zijn geïnstalleerd?
Ja. Het armatuursysteem kan connectoren accommoderen die zijn geïnstalleerd in producten zoals smartphones, tablets en laptops, naast zelfstandige connectorparen.
Wat is de verstelbare testslag?
De heen-en-weer slag is instelbaar van 0 tot 40 mm, waardoor de slag kan worden ingesteld rond de koppelingsbeweging die door de DUT vereist is.
Welke testsnelheid en cyclustelling kunnen worden ingesteld?
De testsnelheid is instelbaar van 10 tot 60 cycli/min, met een programmeerbaar cyclusaantal tot 999.999 cycls.
Hoe weet ik welke armatuur nodig is?
De keuze van het armatuur hangt af van de DUT-afmetingen, connectorlocatie en koppelingsrichting. Stuur ons een producttekening of foto met de aansluitpositie gemarkeerd zodat de opstelling kan worden beoordeeld vóór de configuratie.
Welke informatie moet ik geven voordat ik bestel?
Gelieve de product- of connectortype, DUT-afmetingen, connectorpositie, aansluitrichting, vereiste slag, verwachte kracht, testsnelheid, cyclusaantal en toepasselijke testnorm of interne specificatie.
