Product Overview
De ITM-LAB RS-8330A-2 Pneumatic Button Life Tester is ontworpen voor herhaalde duurzaamheidstests van knoppen en schakelaars in elektronische componenten en afgewerkte apparaten.
Met
Performance
| 10 Test Heads | 0,5–1,5 kgf | Tot 150 cycli/min | 999.999 Cycli |
|---|---|---|---|
| 2 Onafhankelijke Stations | Pressing Force | Maximale Testsnelheid | Programmeerbare Telling |
Gebouwd voor Parallel Button Life Testing
- 10-Head Simultaneous Testing
Twee onafhankelijke stations met vijf testkoppen per station maken het mogelijk om meerdere knoppen of testpunten gelijktijdig te schakelen.
- Independent Failure Detection
Elk testkanaal monitort de continuïteit van de schakelaar tijdens het cyclen. Als een knop faalt, stopt de bijbehorende cilinder en behoudt het aantal faalcyclus.
- Controlled & Calibrated Force
Precisie pneumatische regeling levert
- Flexibele DUT-configuratie
Instelbare testkophoogte en afstand maken rekening met verschillende knoplocaties, terwijl aangepaste armaturen componenten en afgewerkte elektronische apparaten ondersteunen.
Hoe de RS-8330A-2 werkt
De DUT wordt vastgezet in het armatuur en elke testkop is uitgelijnd met de vereiste knoppositie. Drukkracht, druk-/loslaattijd en doelcycli worden vervolgens voor de test geconfigureerd.
Pneumatische cilinders bedienen herhaaldelijk de knoppen terwijl het systeem elke cyclus telt en de continuïteit van de schakelaar monitort. Als een gecontroleerde knop faalt, stopt de bijbehorende cilinder en blijft het aantal faalcycli behouden.
De pers- en releasetijden kunnen elk worden ingesteld van 0,2 tot 5 seconden. De regelaar berekent de resulterende cyclussnelheid; Bij 0,2 s druk + 0,2 s release is de gespecificeerde maximale snelheid 150 cycli/min.
Flexibele testopstelling
De RS-8330A-2 is ontworpen rond de daadwerkelijke DUT in plaats van een enkele vaste knopgeometrie.
| Setup | Capability |
|---|---|
| Teststations | 2 onafhankelijke stations |
| Test Heads | 5 per station / 10 in totaal |
| Hoofdpositie | Instelbare hoogte en afstand |
| Horizontaal Fixture Range | 30–150 mm |
| Max. Verticale Fixture Size | 290 × 210 × 10 mm |
| Voorbeeldfixture | Aangepast naar DUT |
De bovenstaande armaturenafmetingen en aanpassingsinformatie zijn gespecificeerd in de meegeleverde configuratielijst.
Technische Specificaties
| Parameter | RS-8330A-2 |
|---|---|
| Teststations | 2 |
| Testkoppen | 10 pcs — 5 per station |
| Pressing Force | 0,5–1,5 kgf |
| Force Accuracy | ±5% F.S. |
| Pneumatische cilinderslag | 10 mm |
| Testsnelheid | 10–150 cycli/min |
| Druktijd | 0,2–5 s |
| Releasetijd | 0,2–5 s |
| Cycle Setting | 0–999,999 |
| Continuïteitsmonitoring | 10 kanalen |
| Besturingssysteem | PLC + 7" TFT touchscreen |
| Pneumatische Componenten | SMC |
| Force Calibratie | Digitale indicator + Load Cell |
| Luchttoevoer | ≥0,6 MPa |
| Voeding | AC 220 V, 5 A |
| Afmetingen | W780 × D460 × H580 mm |
| Gewicht | 75 kg |
Toepasselijke Teststandaarden
-
YD/T 1539-2019 — Betrouwbaarheid van mobiele telecommunicatie-toestellen -
GB/T 15092.1-2020 — Schakelaars voor apparaten
-
GB/T 15092.101-2020 — Mechanische schakelaars voor apparaten
-
IEC 61058-1 — schakelaars voor apparaten
-
GB 4706.1 / IEC 60335-1 — Huishoudelijke Apparaatveiligheid
-
GB/T 14048.1 — Laagspanningsschakel en besturingsapparatuur -
UL 61058-1 — Schakelaars voor apparaten

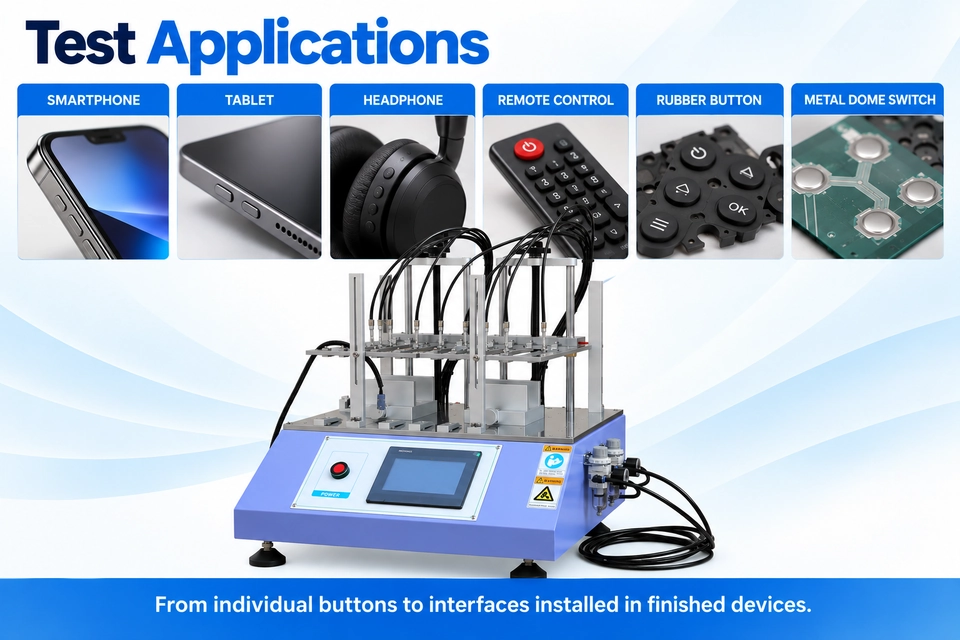

Testapplicaties
SMARTPHONE → TABLET → KOPTELEFOON → AFSTANDSBEDIENING → RUBBEREN KNOP → METALEN KOEPELSCHAKELAAR
Herhaalde test van de duurzaamheid van knoppen—van individuele schakelaarstructuren tot knoppen die in afgewerkte elektronische apparaten zijn geïnstalleerd.
Het juiste testopstelling selecteren
Definieer deze voorwaarden voordat je de RS-8330A-2 voor je applicatie configureert.
| DUT | TESTPUNTEN | FORCE |
|---|---|---|
| Component of afgewerkt apparaat | Aantal en positie van knoppen | Vereiste drukkracht |
| SPEED | CYCLES | FIXTURE |
| Vereiste cyclussnelheid | Doelbestendigheidscycli | DUT-grootte en knopindeling |
Ook Bevestigen
Continuity Monitoring
Is elektrische ON/OFF-monitoring tijdens het cyclen vereist?
Pers-/Release Timing
Definieer de vereiste verblijftijd voor elke fase van de cyclus.
Vertel ons uw testvereisten
Geef hieronder de basistestdetails zodat we de test- en fixtureconfiguratie kunnen bevestigen.
| Testvereiste | Uw Informatie | ||
|---|---|---|---|
| Product / Knoptype * | ______________________________ | ||
| DUT Dimensions * | Aantal testpunten * | ____ posities | |
| Knoppositie / Spacing * | ______________________________ | ||
| Vereiste Drukkracht | ____ N / kgf | ||
| Vereiste testsnelheid | ____ cycles/min | ||
| Pers / Releasetijd | ____ / ____ s | ||
| Vereiste Cycli * | ____ cycli | ||
| Continuïteitsmonitoring | □ Ja □ Nee | ||
| Teststandaard / Interne specificatie | ______________________________ | ||
| DUT Drawing / Foto | Uploadbestand | ||
| Aanvullende vereisten | ______________________________ |
Hulp nodig met de armatuur?
Stuur ons een foto of tekening met de
Hoeveel knoppen kan de RS-8330A-2 tegelijk testen?
Het systeem heeft twee onafhankelijke stations met elk vijf testkoppen, die 10 testkoppen bieden voor parallelle duurzaamheidstests.
Kan het detecteren wanneer een individuele knop faalt?
Ja. Elk station biedt vijf continuïteitsmonitoringskanalen. Wanneer een gecontroleerde knop faalt, stopt de bijbehorende cilinder en blijft de cyclustelling behouden.
Wat is de beschikbare drukkracht?
Het opgegeven drukkrachtbereik is
Hoe wordt de drukkracht gecontroleerd?
Een kalibratieapparaat bestaande uit een
Kan het knoppen testen op eindproducten?
Ja. De verstelbare testhoofden en aangepaste armaturen ondersteunen knoptesten op producten zoals smartphones, tablets, koptelefoons en andere elektronische apparaten.
Wat is de maximale testsnelheid?
Het opgegeven bereik is 10–150 cycli/min. De daadwerkelijke cyclussnelheid hangt af van de geprogrammeerde druk- en loslatingstijden.
