Door programmeerbare drie-assige positionering, krachtverplaatsingsmeting en instelbare testbevestigingen te combineren, ondersteunt het enkel- en meerpuntscontrolekrachttests, knopkrachttesten, cyclisch testen en 3- of 4-punts buigtesten.
Operators kunnen meerdere testlocaties definiëren, automatische testsequenties uitvoeren en meetgegevens verzamelen zonder de testkop handmatig te herpositioneren voor elke meting.
Belangrijke specificaties
ParameterRS-6900A
Standaard Z-As Capaciteit
100 kgf
XYZ Travel
460 × 300 × 200 mm
Verplaatsingsresolutie
0,001 mm
Maximale Monsterafmetingen
W500 × D260 × H150 mm
Testing Applications
De eisen voor krachttesten variëren afhankelijk van productstructuur, belastingpositie en meetdoelstelling.
De RS-6900A ondersteunt verschillende elektronische producttesttoepassingen via programmeerbare XYZ-positionering en toepassingsspecifieke armaturen.
Knop- en sleutelkrachttesten
Een knop kan aan zijn piekkrachtvereiste voldoen, terwijl hij toch een inconsistente krachtrespons vertoont tijdens het activeren.
De RS-6900A registreert krachtverplaatsingsgegevens gedurende het laadproces, waardoor ingenieurs de knoopkrachtkenmerken onder gedefinieerde testomstandigheden kunnen evalueren.
Typische toepassingen zijn zijknoppen op smartphones, tabletknoppen, computerknoppen en elektronische schakelaars.

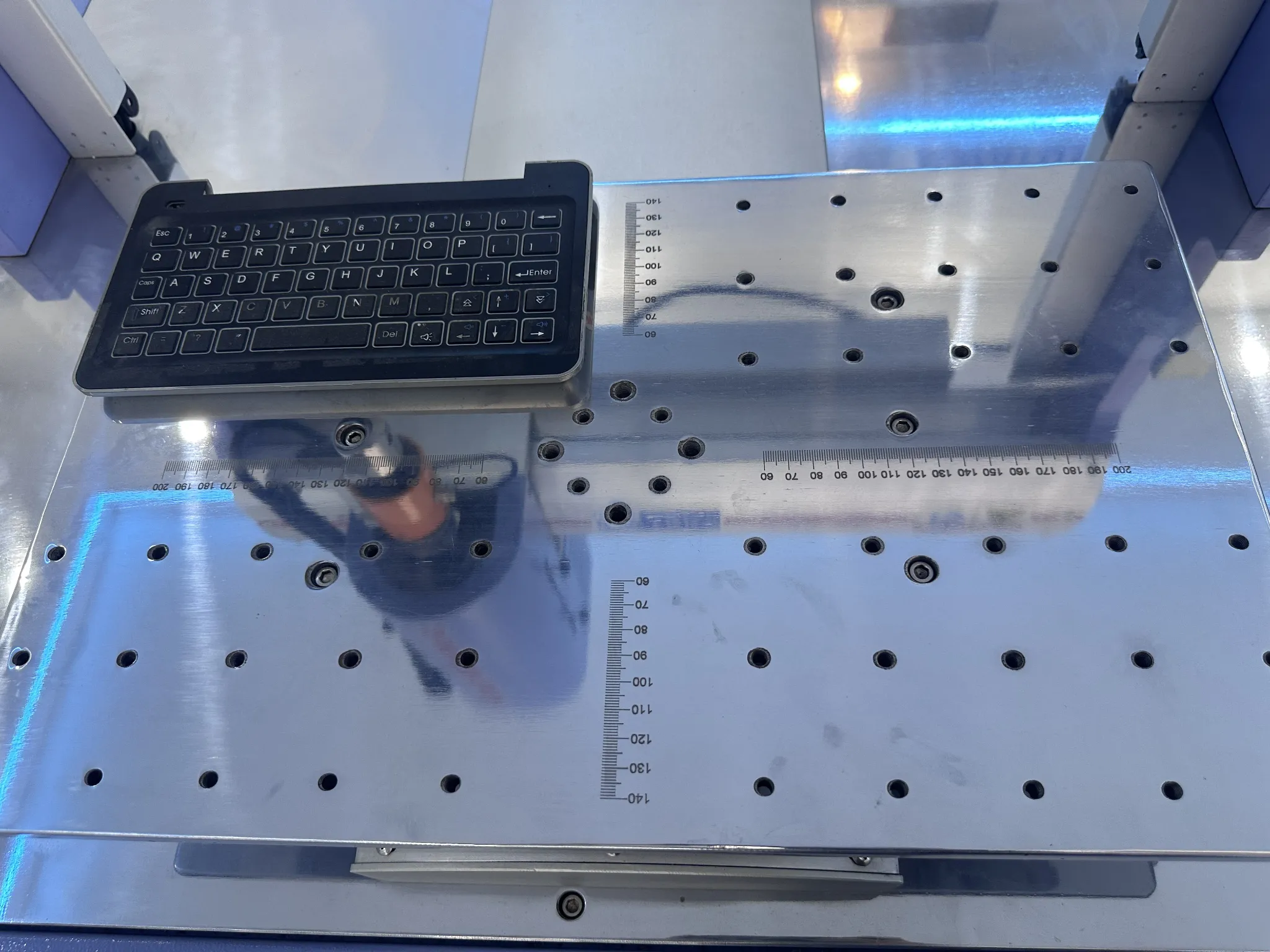

Glas- en touchscreen krachttesten
Glaspanelen en touchscreenmodules vereisen mogelijk gecontroleerde belasting op meerdere gespecificeerde posities in plaats van op één centraal punt.
Het automatische XYZ-systeem stelt operators in staat testlocaties te definiëren en geprogrammeerde metingen van de houdkracht op één of meerdere punten uit te voeren.
Typische toepassingen zijn onder andere glazen panelen, LCD-modules, touchscreenmodules en smartphone- of tabletdisplays.
Connector- en interfacezijdse krachttesten
Elektronische interfaces kunnen mechanische belasting ondervinden tijdens aansluiting, hantering en productgebruik.
Met geschikte bevestigingen ondersteunt de RS-6900A vasthoudende en zijwaartse krachttesten voor USB-interfaces, koptelefoonconnectoren en andere elektronische assemblages.
De belastingrichting en fixtureconfiguratie moeten worden gekozen volgens de daadwerkelijke productstructuur en testprocedure.
Driepunts- en vierpuntsbuigingstests
De RS-6900A ondersteunt ook 3-punts en 4-punts buigconfiguraties voor glas en geschikte elektronische structurele componenten.
Gecontroleerde belasting- en verplaatsingsmetingen stellen ingenieurs in staat om tijdens het testen gegevens over krachtverplaatsing te verzamelen.
Bevestigingsgeometrie, ondersteuningsoverspanning en belastingscondities moeten worden bevestigd volgens het monster en de vereiste testmethode.
Producten die krachtmetingen op meerdere locaties vereisen, vereisen vaak herhaalde positionerings- en laadoperaties.
De RS-6900A gebruikt Panasonic servomotoren en THK kogelschroeven om het automatische XYZ-positioneringssysteem aan te drijven.
Operators kunnen de XY-joystick gebruiken om de benodigde testposities te vinden en hun coördinaten in de software vast te leggen.
Zodra de testmethode is geconfigureerd, kan de machine tussen geprogrammeerde locaties bewegen en de vereiste testsequentie uitvoeren.
Voorbeeld: Multi-Point Holding Force Test
Stel je een touchscreen-assemblage voor die krachtmetingen vereist op verschillende gespecificeerde posities.
Een typische testworkflow bestaat uit vijf stappen:
01 — Beveilig het voorbeeld
Positioneer het product met een geschikte steunarmatuur.
02 — Definieer Testposities
Noteer de vereiste XY-coördinaten via de software.
03 — Configureer Testvoorwaarden
Stel de toepasselijke belastings- en meetcondities in volgens de testprocedure.
04 — Voer de automatische sequentie uit
De machine beweegt tussen de geprogrammeerde posities en voert de geconfigureerde metingen uit.
05 — Testresultaten herzien
Kracht- en verplaatsingsgegevens worden verzameld, testcurves worden gegenereerd en resultaten worden geëvalueerd aan de hand van de geconfigureerde acceptatievoorwaarden.
Deze workflow is vooral nuttig voor glazen panelen, touchscreenmodules en elektronische assemblages die metingen op meerdere gedefinieerde locaties vereisen.
XYZ Bewegingsbereik
Parameter
Specificatie
X-as reizen
0–460 mm
Y-as reizen
0–300 mm
Z-as Reizen
0–200 mm
XY Bewegingssnelheid
0,1–200 mm/sec
Z-as testsnelheid
0,1–500 mm/min
Testen van Software & Data-analyse
De RS-6900A-software combineert realtime krachtmonitoring, programmeerbare testmethoden en resultaatrapportage in één interface. Ingenieurs kunnen testprocedures configureren, meetcurves beoordelen en resultaten evalueren aan de hand van vooraf gedefinieerde acceptatievoorwaarden.
Real-time curves & resultaatevaluatie
Toon kracht-verplaatsing en kracht-tijdcurves om het belastingsgedrag gedurende de test te analyseren. De software ondersteunt automatische Slagen/Onvoldoende beoordeling op basis van de acceptatievoorwaarden die in de testmethode zijn gedefinieerd. Levensvervalcurves zijn ook beschikbaar voor toepasbare cyclische tests.
Programmeerbare testmethoden
Maak, sla op, roep en wijzig testprocedures voor herhaald testen. Opgeslagen methoden helpen consistente testinstellingen te behouden voor verschillende monsters, operators en testbatches.
Gegevensopslag & Rapportage
Sla meetresultaten en testcurves op, print testrecords af en exporteer rapporten in Excel- of PDF-formaat voor verdere analyse en documentatie.
Testmethoden & Fixtureconfiguraties
Verschillende elektronische producten vereisen verschillende methoden voor het positioneren, ondersteunen en belasten van het testmonster.
De RS-6900A ondersteunt meerdere testmethoden via geschikte software-instellingen en fixture-configuraties.
Testmethode
Typische toepassing
Enkelpunts krachttesten
Knoppen en elektronische componenten
Multi-Point Holding Force Testen
Smartphones, tablets en schermen
Krachtverplaatsingstesten
Knoppen, schakelaars en interfaces
Cyclische Krachtmeting
Herhaalde belastingsevaluatie
Connectorzijwaartse Krachttest
USB- en hoofdtelefooninterfaces
3-punt / 4-punt buigen
Glas en structurele componenten
Statisch belastingstesten
Elektronische productassemblages
Aangepaste Armatuurvereisten
Afhankelijk van de toepassing kan het systeem het volgende vereisen:
Voorbeeldpositioneringsarmaturen
Knoplaad-bijlagen
Glas en touchscreen ondersteunen armaturen
Connector-vasthoudarmaturen
Driepunts- of vierpuntsbuigbeslagen
Aangepaste bevestigingen voor specifieke monsterafmetingen
De keuze van het armatur moet worden beoordeeld aan de hand van de meetmonstergeometrie, belastingrichting, verwachte kracht en testprocedure.
Bij het kiezen van een automatische krachtmeetmachine mag de maximale machinecapaciteit niet de enige overweging zijn.
De RS-6900A heeft een standaard Z-as capaciteit van 100 kgf, terwijl de vermelde meetbereiken 2, 5, 10, 20, 50 en 100 kgf omvatten.
De juiste configuratie hangt af van de verwachte werkkracht, maximale verwachte kracht en vereiste meetprestaties.
Een hogere maximale capaciteit is niet automatisch de beste keuze voor elke toepassing met lage kracht.
RS-6900A vs RS-6900A2
De RS-6900A biedt een uitgebreid X- en Z-as-positioneringsbereik voor toepassingen die extra testpuntbedekking of fixture-ruimte vereisen.
Parameter
RS-6900A
RS-6900A2
X-as reizen
300 mm
460 mm
Y-as reizen
300 mm
300 mm
Z-as Reizen
150 mm
200 mm
Standaard Z-as capaciteit
100 kgf
100 kgf
Selectietip: Bevestig je monsterafmetingen, testpuntcoördinaten en armatuuropstelling voordat je de machineconfiguratie kiest.
Bestelling & Engineering Support
Configureer het systeem rond je testvereisten
ITM-LAB kan je aanvraag beoordelen, een geschikt krachtmeetbereik kiezen en de eisen van het bevestigingsmateriaal bespreken op basis van je monster en testprocedure.
Voor een nauwkeurige quote, geef alstublieft het volgende op:
Informatie
Details vereist
Voorbeeld & Afmetingen
Producttype; breedte × diepte × hoogte
Testmethode
Enkelpunt, meerpunt, cyclisch of buigend
Troepenvereisten
Verwachte werkkracht of maximale belasting
Testposities
Aantal en locatie van meetpunten
Vereisten voor het armatuur
Voorbeeldfoto's, tekeningen of testprocedure
Rapportagebehoeften
Vereiste curves, resultaten of rapportformaat
Technische ondersteuning omvat apparatuurconfiguratie, advies over aangepaste armaturen, technische documentatie, softwareondersteuning en installatie- en trainingsregelingen voor operators.
Configureer je RS-6900A2 voor je applicatie
Delen je testvereisten met ITM-LAB om een geschikte machine- en armatuurconfiguratie te bespreken. Vraag een configuratie aan
Wat is een XYZ automatische krachttestmachine?
Een XYZ automatische krachtmeetmachine combineert drie-assige positionering met gecontroleerde krachtmeting. Het stelt operators in staat testlocaties te definiëren en metingen uit te voeren op geprogrammeerde posities op een monster.
Wat is het verschil tussen een krachttester met één as en een XYZ krachtmeetmachine?
Een enkelassige krachttester voert voornamelijk belasting uit langs één testas. Een XYZ-systeem voegt programmeerbare positionering toe, waardoor de laadkop tussen gedefinieerde locaties op een monster kan bewegen.
Dit is vooral nuttig voor automatische multi-point testing.
Kan de RS-6900A2 smartphones en touchscreenmodules testen?
Ja. Met geschikte bevestigingen en testinstellingen ondersteunt het knopkrachttesten, metingen van enkelvoudige en meervoudige houdkrachtmetingen, en andere toepasselijke belastingstests voor elektronische producten.
Kan één machine verschillende testmethoden uitvoeren?
Ja. De RS-6900A2 ondersteunt meerdere testmethoden via geschikte software-instellingen en fixture-configuraties. De vereiste opstelling moet worden beoordeeld aan de hand van elke testprocedure.
Hoe kies ik het krachtmeetbereik?
Begin met de verwachte werkkracht, maximale verwachte kracht en vereiste meetnauwkeurigheid. Controleer vervolgens de juiste meetconfiguratie in plaats van een machine te kiezen op basis van alleen maximale capaciteit.
Kan de machine krachtverplaatsingscurves en testrapporten genereren?
Ja. De software ondersteunt krachtverplaatsing en kracht-tijdcurves, opslag van testgegevens, slag/faal-oordelen en rapportageconversie naar Excel- en PDF-formaten.
Ondersteunt de software Engels?
Ja. De software ondersteunt Engels, vereenvoudigd Chinees en traditioneel Chinees.
Kan ITM-LAB op maat gemaakte armaturen leveren?
Bevestigingseisen kunnen worden beoordeeld op basis van de afmetingen van het monster, de belastingrichting en de testmethode. Het leveren van voorbeeldfoto's, tekeningen of testprocedures helpt ons team om een geschikte configuratie aan te bevelen.
