RS-DP-03R is een automatische robot-droptester met 6-assen voor smartphones en elektronica, die 12-monster afhandeling, automatische face-edge-corner positionering, machine vision en onbeheerde sequentiële tests combineert.

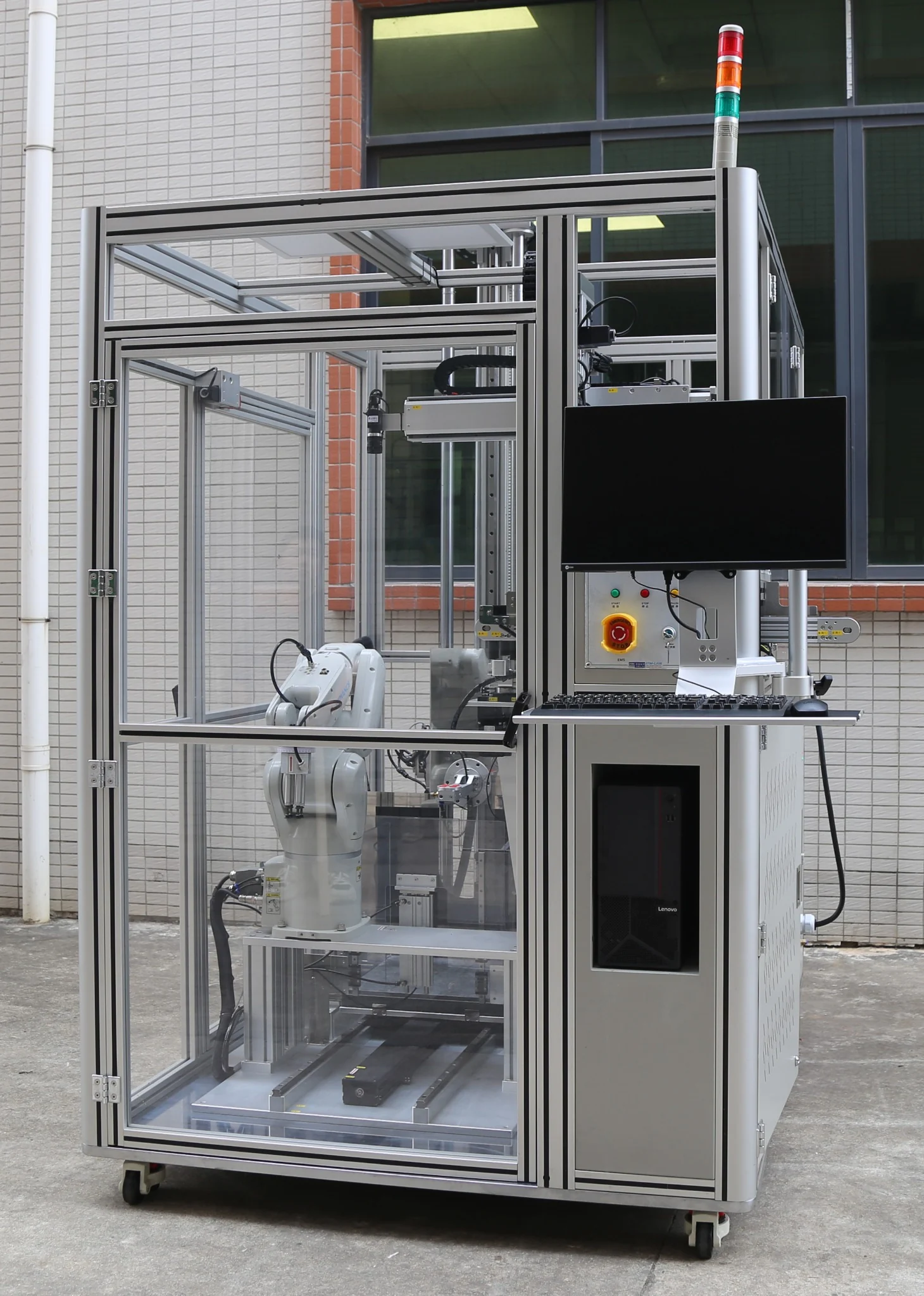

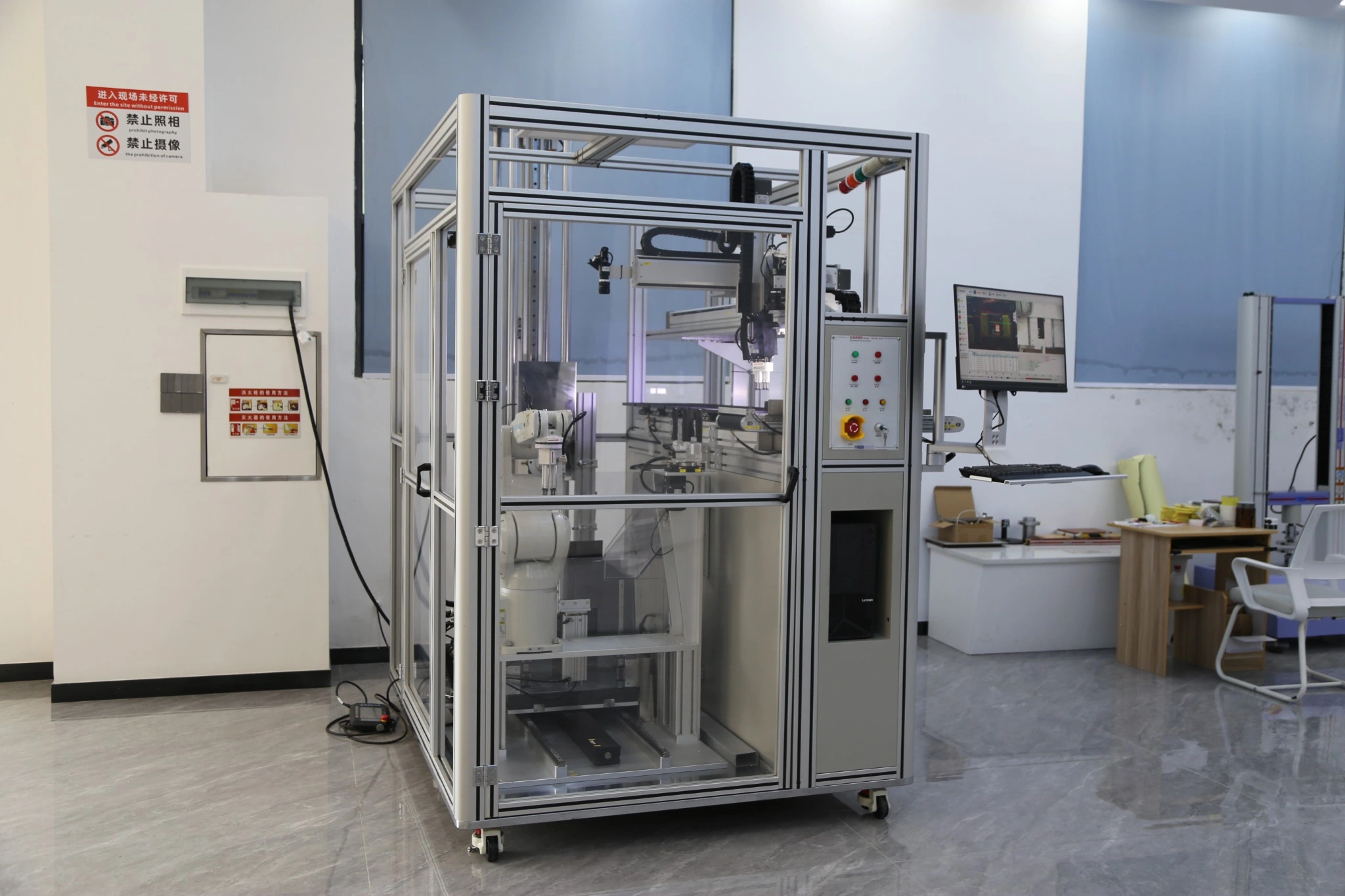

De RS-DP-03R 6-Axis Robot Automatic Drop Tester is ontworpen voor geautomatiseerde directionele droptesten van smartphones, tablets, draagbare elektronica en elektronische componenten.
Het integreert een
Ontworpen voor herhaalde betrouwbaarheidstests, vermindert de RS-DP-03R handmatige afhandeling tussen drops en ondersteunt continue geautomatiseerde testsequenties.
| 6-Axis Robot | 12 Samples | 300–1800 mm | 2 kg Max. |
|---|---|---|---|
| Automatische Behandeling | batch testing | Drop Height | Specimen Weight |
Optionele valhoogte: Tot 2000 mm.

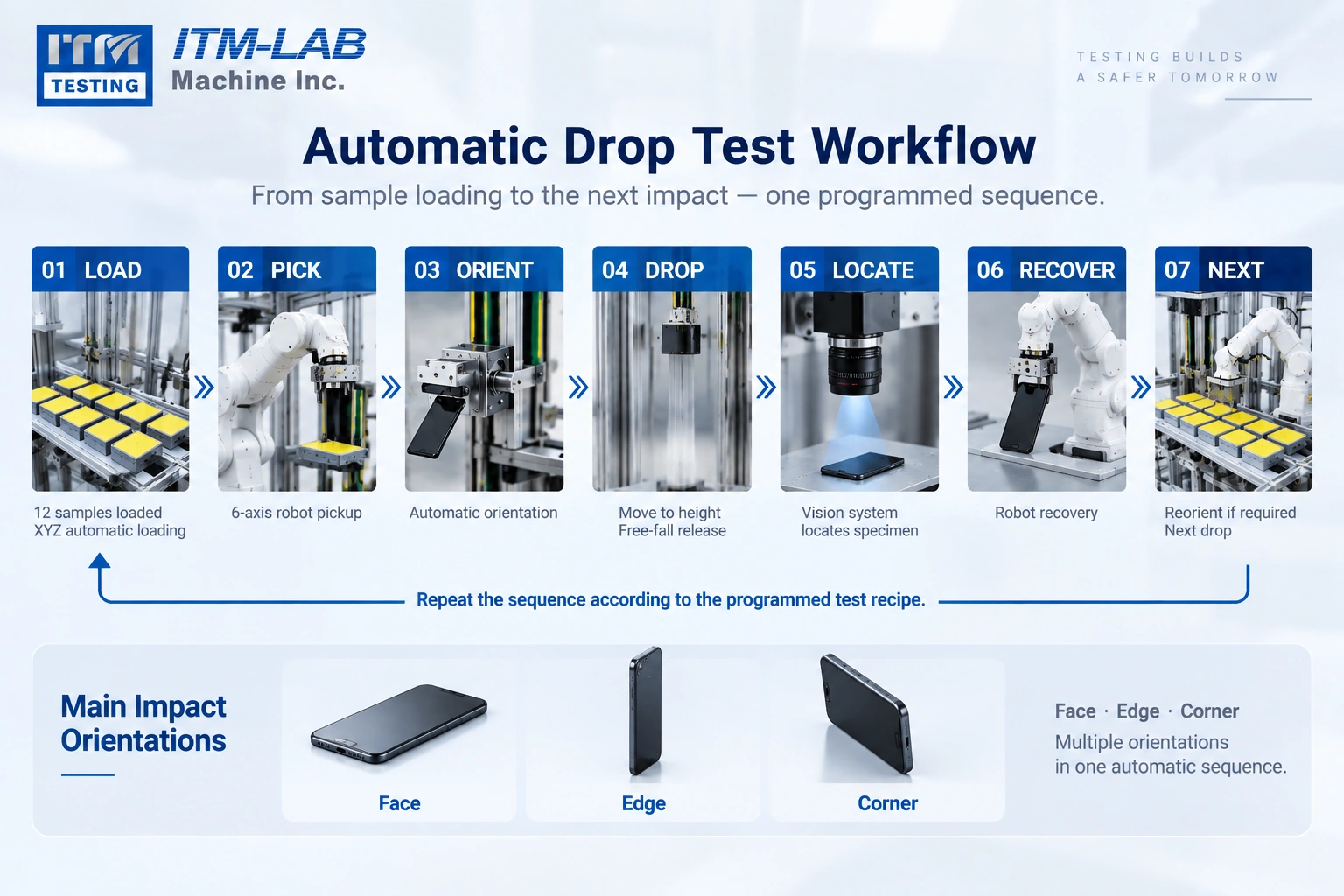

De operator definieert eerst de monsterafmetingen, valhoogte, impactposities, dropsequentie en aantal drops in de testsoftware.
De RS-DP-03R coördineert vervolgens automatisch het laden van monsters, robotbehandeling, oriëntatie-aanpassing, vrijval-loslating en herstel na de impact.

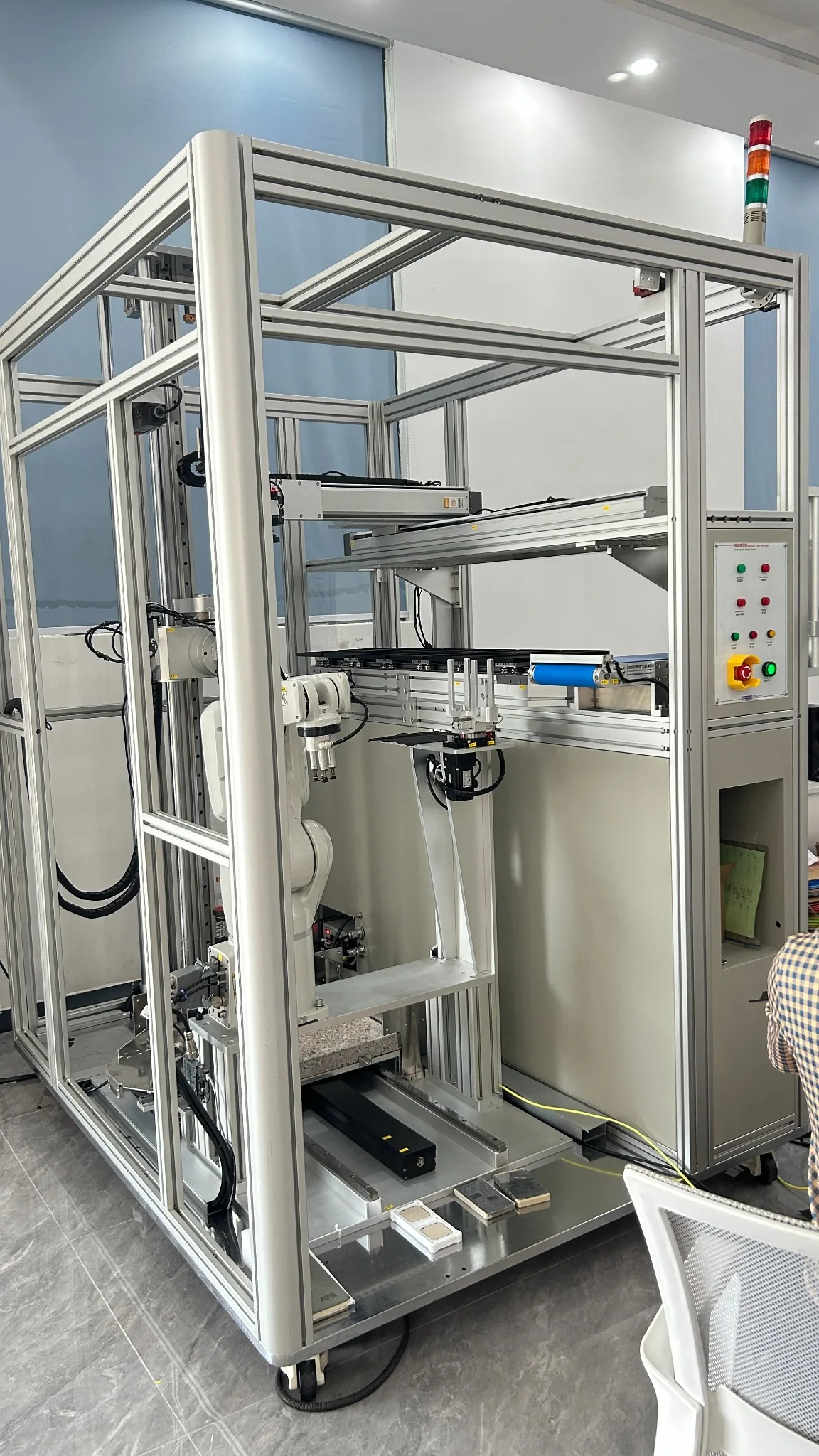

Automatische hoogtecompensatie past de valpositie aan voor verschillende vlak-, rand- en hoekrichtingen, waardoor handmatige aanpassingen worden verminderd.
Automatisch
Het

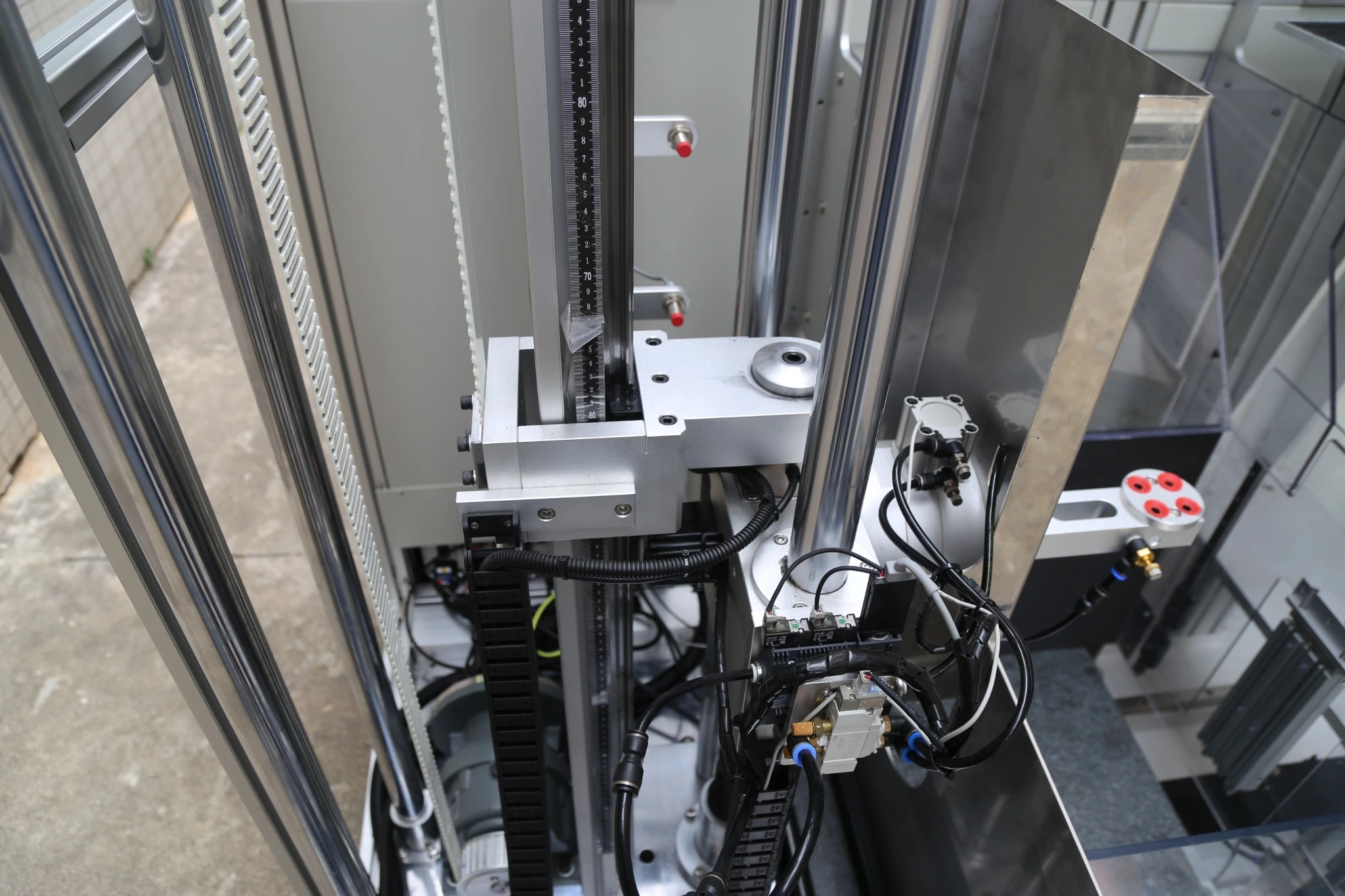

Droppositie wordt automatisch aangepast volgens monsterafmetingen en impactoriëntatie.

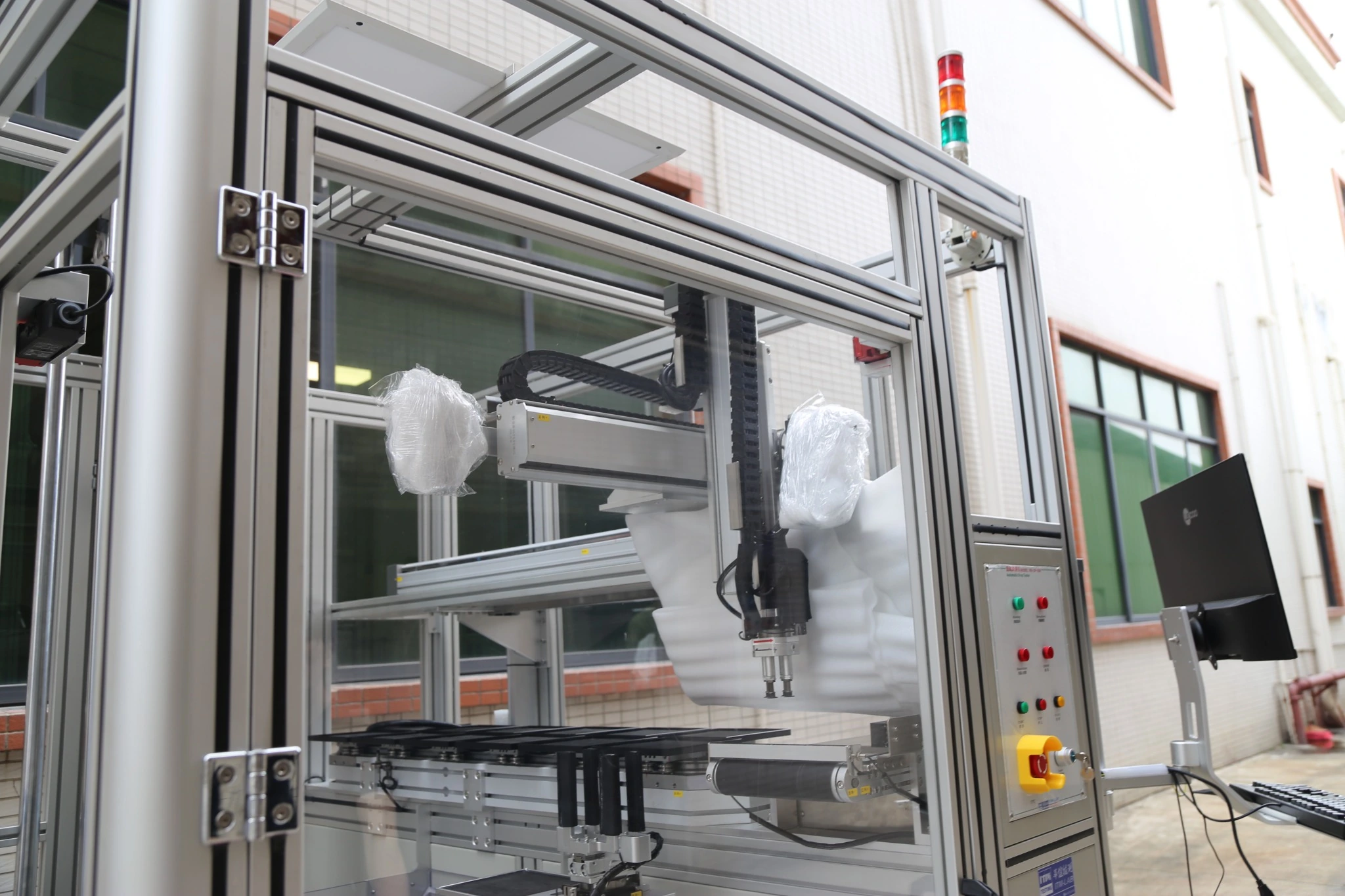

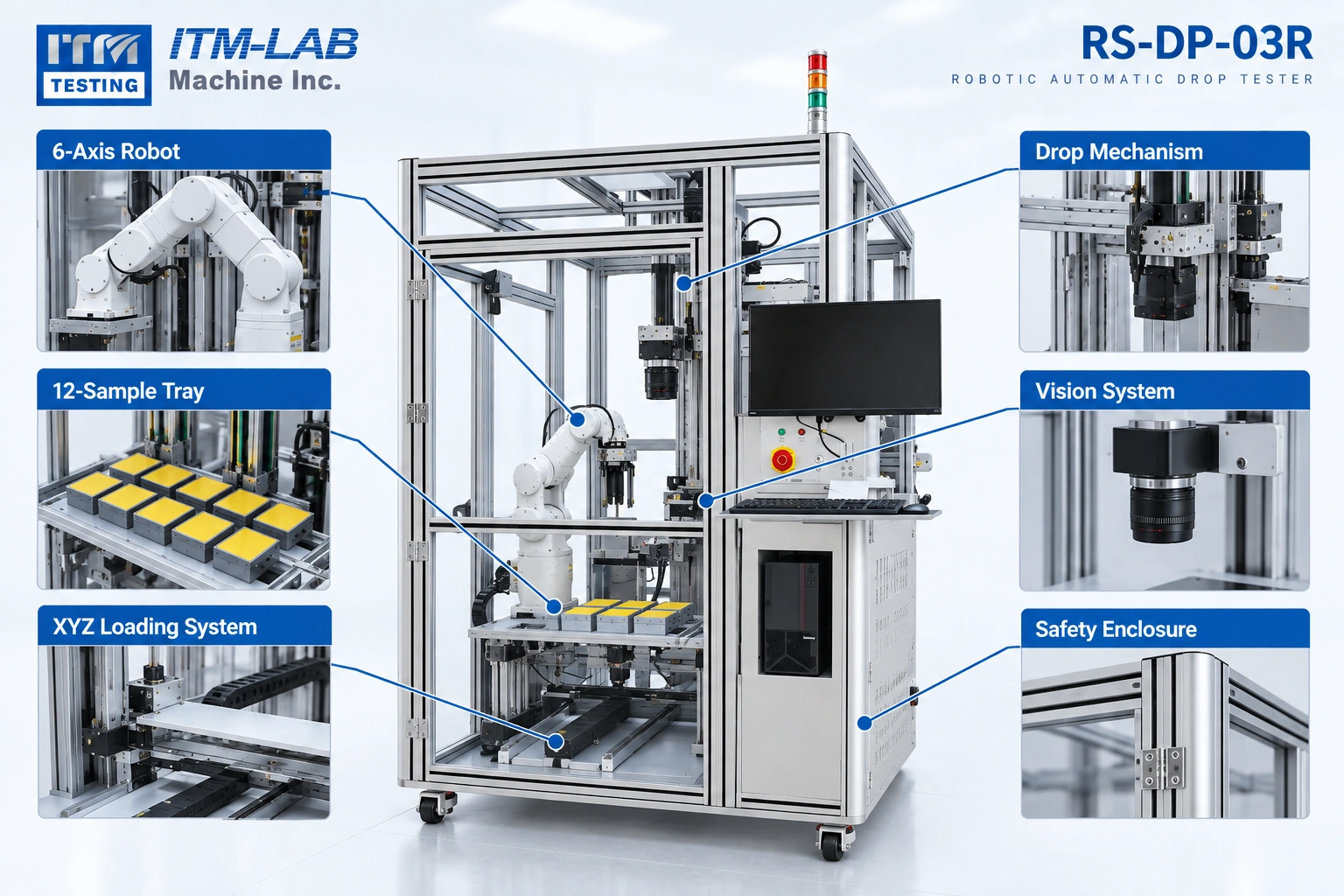

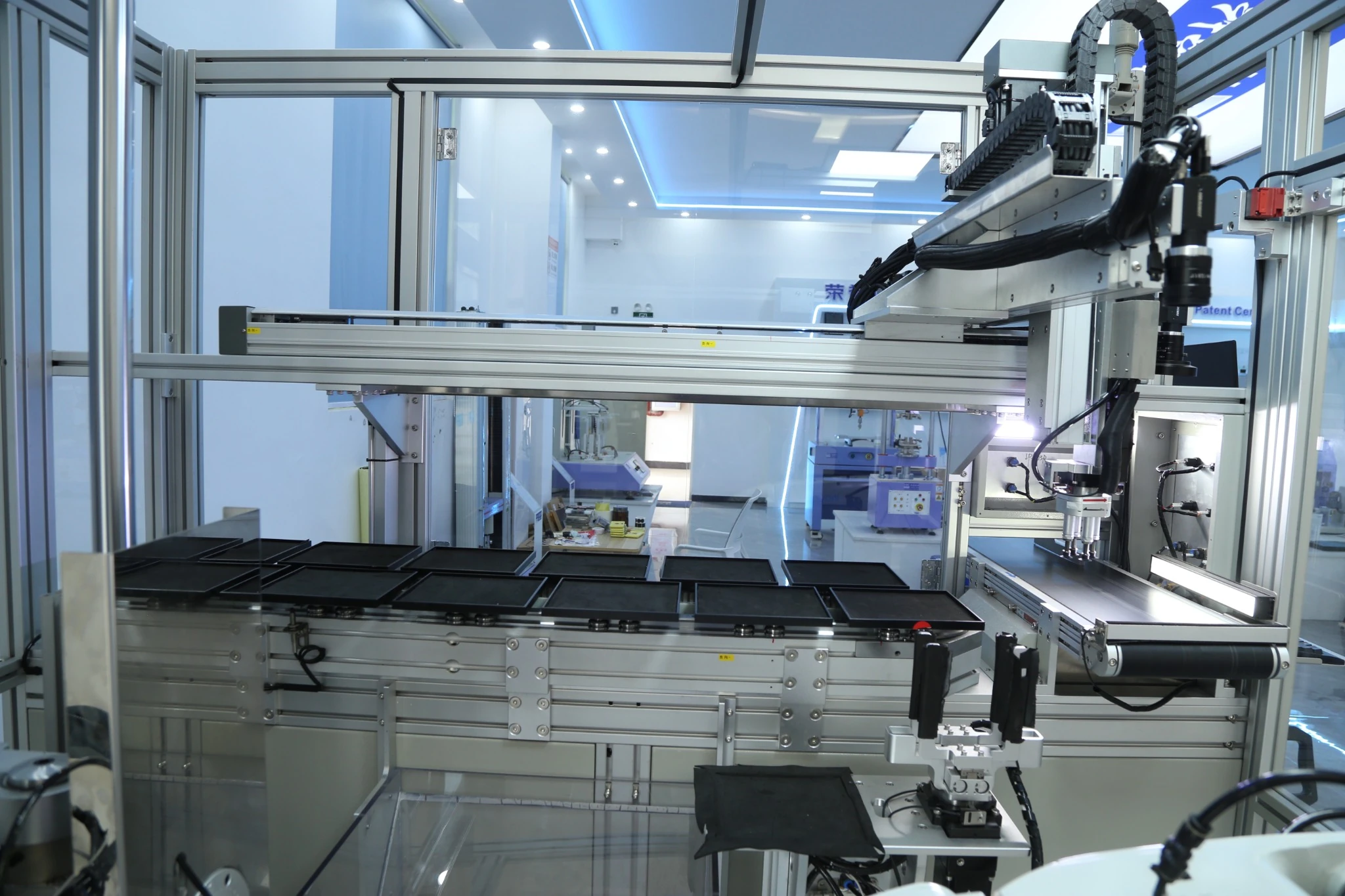

Het XYZ-laadsysteem ondersteunt tot 12 monsters voor sequentiële automatische tests.

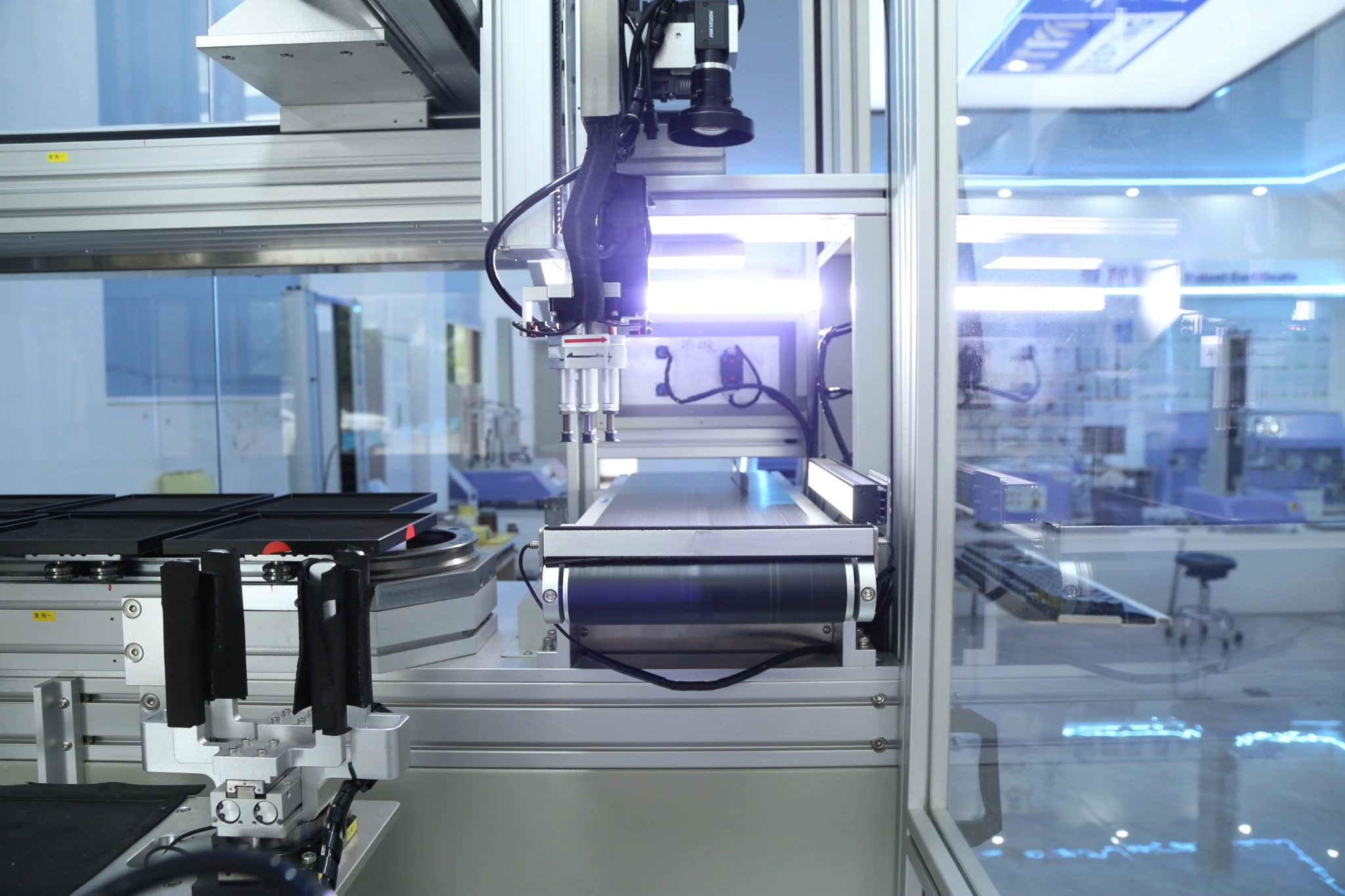

Een 12 MP industriële camera lokaliseert monsters na de impact en helpt bij het oppakken en heroriënteren van de robot.
Stel drop hoogte, richting, sequentie en drop count voor herhaalbare geautomatiseerde tests.
| Item | Specificatie |
|---|---|
| Model | RS-DP-03R |
| Drop Height | 300–1800 mm |
| Optionele Maximale Hoogte | 2000 mm |
| Minimale Release Height | 300 mm |
| Maximum Specimen Weight | 2 kg |
| Batchcapaciteit | Tot 12 exemplaren |
| Drop Counter | 0–999.999, programmeerbaar |
| Specimen Holding | Vacuumadsorptie |
| Oriëntatieaanpassing | X-as, 0 tot ±180° |
| Vision System | 12 MP industriële camera |
| Terminal Velocity Error | ≤5% van de theoretische snelheid |
| Impact Surface | Staal / Hout / Marmer |
| Air Supply | ≥0,5 MPa |
| Robot System | 6-assige robot |
| Machine Weight | Ongeveer 1850 kg |
| Power Supply | AC220V, 50Hz, 3A |
Machineafdruk: ongeveer W1500 × D1900 mm.
Definitieve totale afmetingen hangen af van de productieconfiguratie.

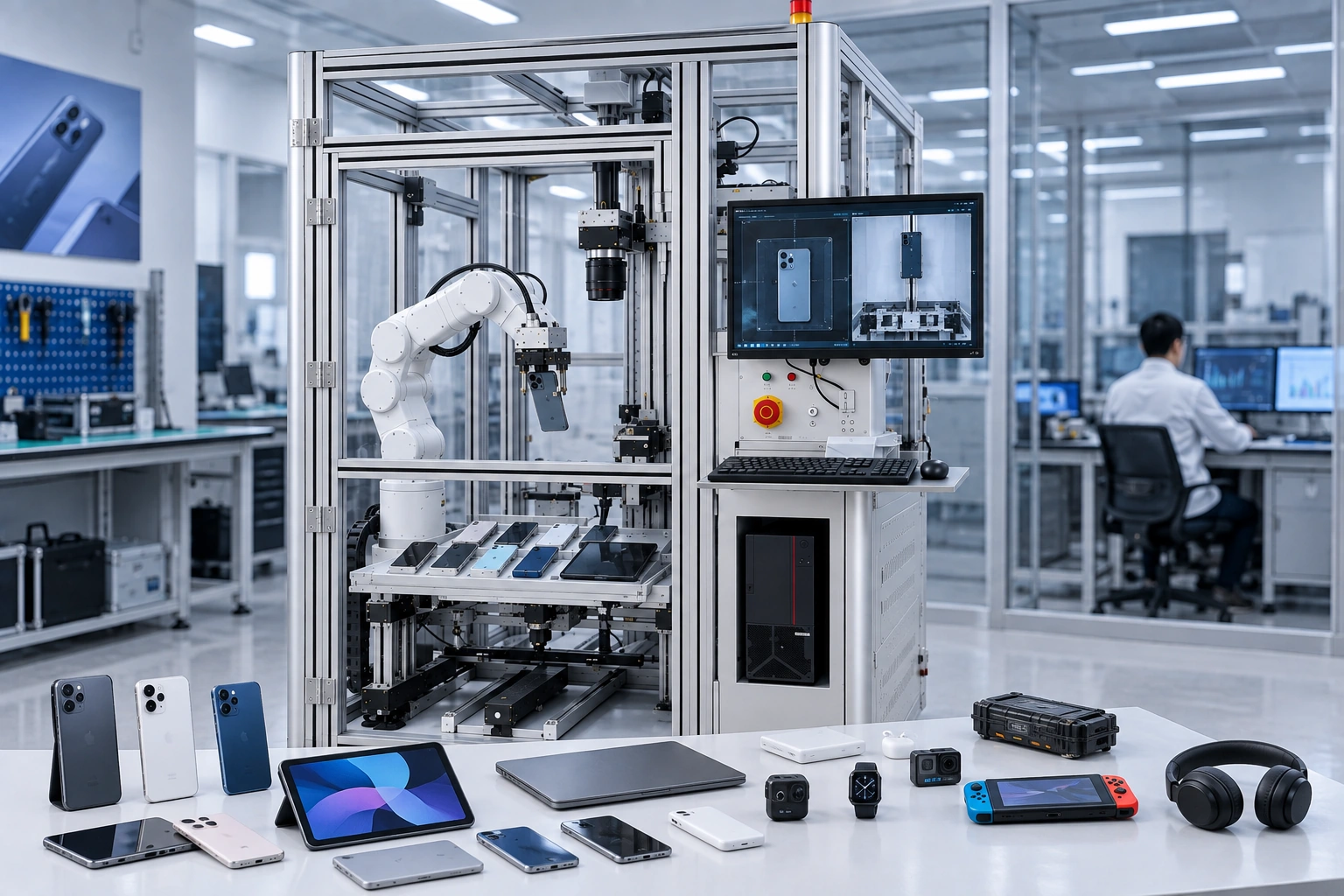

De RS-DP-03R is voornamelijk ontworpen voor draagbare elektronische producten en componenten die herhaalde richtingsvaltesten vereisen.
Smartphones · Tablets · E-readers · Notebooks · Handheld game-apparaten · VR-apparaten
Opladers · Koptelefoons · Draagbare elektronische accessoires
Touch Modules · Afdekglas · Cameramodules · Vingerafdrukmodules · Antennemodules · PCBA · Batterijen · Connectoren
Typische gebruikssituaties zijn onder andere R&D-verificatie, pilot-productievalidatie, productiesampling en betrouwbaarheidstesten op hoog volume.
Automatische drop-testing hangt af van de geometrie van het monster, de impactposities en de testvolgorde—niet alleen de vereiste valhoogte.
Om de juiste configuratie te evalueren, geef alstublieft:
| Testvereiste | Wat te bieden |
|---|---|
| Product | Smartphone / Tablet / Component |
| Dimensions | L × W × T |
| Gewicht | g / kg |
| Drop Height | mm |
| Impact Posities | Face / Edge / Corner |
| Drop Sequence | Vereiste bestelling |
| Drops per Specimen | Hoeveelheid |
| Samples per batch | Hoeveelheid |
| Impact Surface | Staal / Hout / Marmer |
| Testmethode | Standaard / Interne specificatie |
High-Speed Camera Integration
TTL triggerinterface is beschikbaar voor compatibele high-speed camerasystemen.
Custom Test Sequence
Productspecifieke impactposities en testvolgorde kunnen worden geëvalueerd.
Fixture Configuration
Producttekeningen of monsters kunnen worden bekeken om de benodigde afhandeling en vacuümarmaturuur te bepalen.
Stuur ons uw productfoto of tekening, afmetingen, gewicht, valhoogte en de benodigde vlak-/rand-/hoeksequentie.
ITM-LAB kan de robotische besturing, oriëntatie en fixtureconfiguratie evalueren vóór de offerte.
aan
De RS-DP-03R wordt voornamelijk gebruikt voor smartphones, tablets, wearables, elektronische componenten en andere kleine apparaten die herhaaldelijk valtesten vereisen.
Het is vooral nuttig wanneer de test meerdere drop-oriëntaties omvat en handmatige herpositionering te veel tijd zou kosten of onnodige variatie zou veroorzaken.
Een conventionele droptest vereist vaak dat de operator het monster oppakt en na elke drop de oriëntatie opnieuw inzet. Met de RS-DP-03R voert de robot deze bewegingen automatisch uit.
Dit maakt een merkbaar verschil bij tests met veel herhalingen. Het monster kan worden opgepakt, opnieuw gepositioneerd en klaargemaakt voor de volgende drop volgens de geprogrammeerde sequentie, met veel minder afhankelijkheid van de operator.
Ja. Verschillende oriëntaties kunnen in hetzelfde testprogramma worden opgenomen.
Bijvoorbeeld, een sequentie kan worden ingesteld om meerdere face drops uit te voeren, gevolgd door geselecteerde edge en corner drops. De daadwerkelijke volgorde hangt af van de productspecificatie of de gebruikte testmethode.

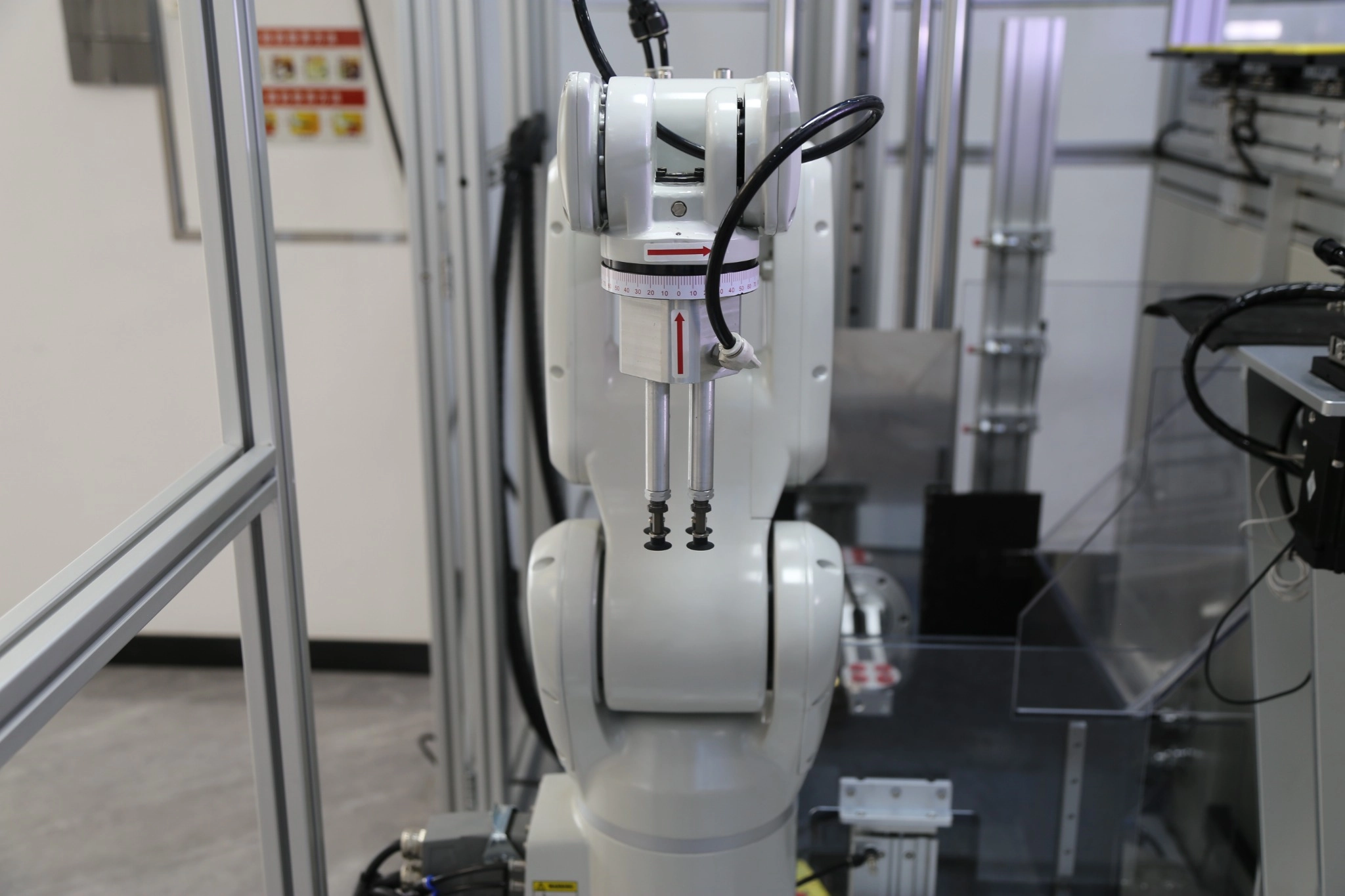

De 6-assige robot wordt gebruikt om het monster te positioneren vóór het loslaten, wat veel betere controle geeft over het beoogde vlak, de rand of de hoek dan herhaalde handmatige plaatsing.
Werkelijke positioneringseisen moeten nog steeds worden beoordeeld aan de hand van de monstergeometrie. Zeer kleine, onregelmatige, flexibele of moeilijk vast te grijpen producten vereisen mogelijk een speciale hanteeroplossing.
De afhandelingsmethode hangt af van het product.
Vacuümopname werkt goed voor veel producten met geschikte vlakke oppervlakken. Voor producten die niet betrouwbaar door vacuüm kunnen worden vastgehouden, kunnen we een andere grijp- of bevestigingsopstelling evalueren op basis van de monsterafmetingen, gewicht, oppervlak en vereiste valrichting.
Ja. Het impactoppervlak kan worden geconfigureerd volgens de testvereisten.
Staal, hout, marmer of een ander gespecificeerd slagmateriaal kan worden gebruikt, afhankelijk van de toepasselijke standaard of de interne betrouwbaarheidsprocedure van de fabrikant. We raden aan het impactmateriaal te bevestigen voordat de machineconfiguratie wordt afgerond.
Ja. Dit is een van de belangrijkste redenen om het robotsysteem te gebruiken.
Zodra de testsequentie is geprogrammeerd, kan de machine automatisch de pickup, positionering, release en daaropvolgende testcyclus herhalen. Dit is vooral nuttig voor R&D- en betrouwbaarheidslabs die een groot aantal drops op hetzelfde product draaien.
Ja. Camera-inspectie of andere monitoringfuncties kunnen indien nodig worden geïntegreerd.
Voor projecten die automatische visuele inspectie, drop-event registratie of aanvullende dataverzameling nodig hebben, is het beter om deze eisen aan het begin te definiëren zodat het mechanische ontwerp en besturingssysteem dienovereenkomstig kunnen worden geconfigureerd.
Een producttekening is nuttig, maar hoeft niet ingewikkeld te zijn. In de meeste gevallen hebben we de
Als je al een interne drop-test procedure hebt, stuur die dan mee met de aanvraag. We kunnen de testvolgorde controleren en de juiste RS-DP-03R-configuratie aanbevelen.
