Product Overview
Een pakket kan er na het verpakken voldoende uitzien, maar een enkele druppel tijdens de behandeling kan zwakke demping, slechte behuizingsgeometrie of onvoldoende productbescherming blootleggen.
De
Kies de RS-315PW voor pakketten tot 50 kg en 1500 mm drophoogte, of de RS-320PW voor zwaardere pakketten tot 80 kg en drophoogtes tot 2000 mm.
Op een Glance
| 300–2000 mm | Tot 80 kg | Face · Rand · Hoek | ≤±1 mm |
|---|---|---|---|
| Drop Height | Max. Testbelasting | Drop Oriëntaties | Hoogte fout |

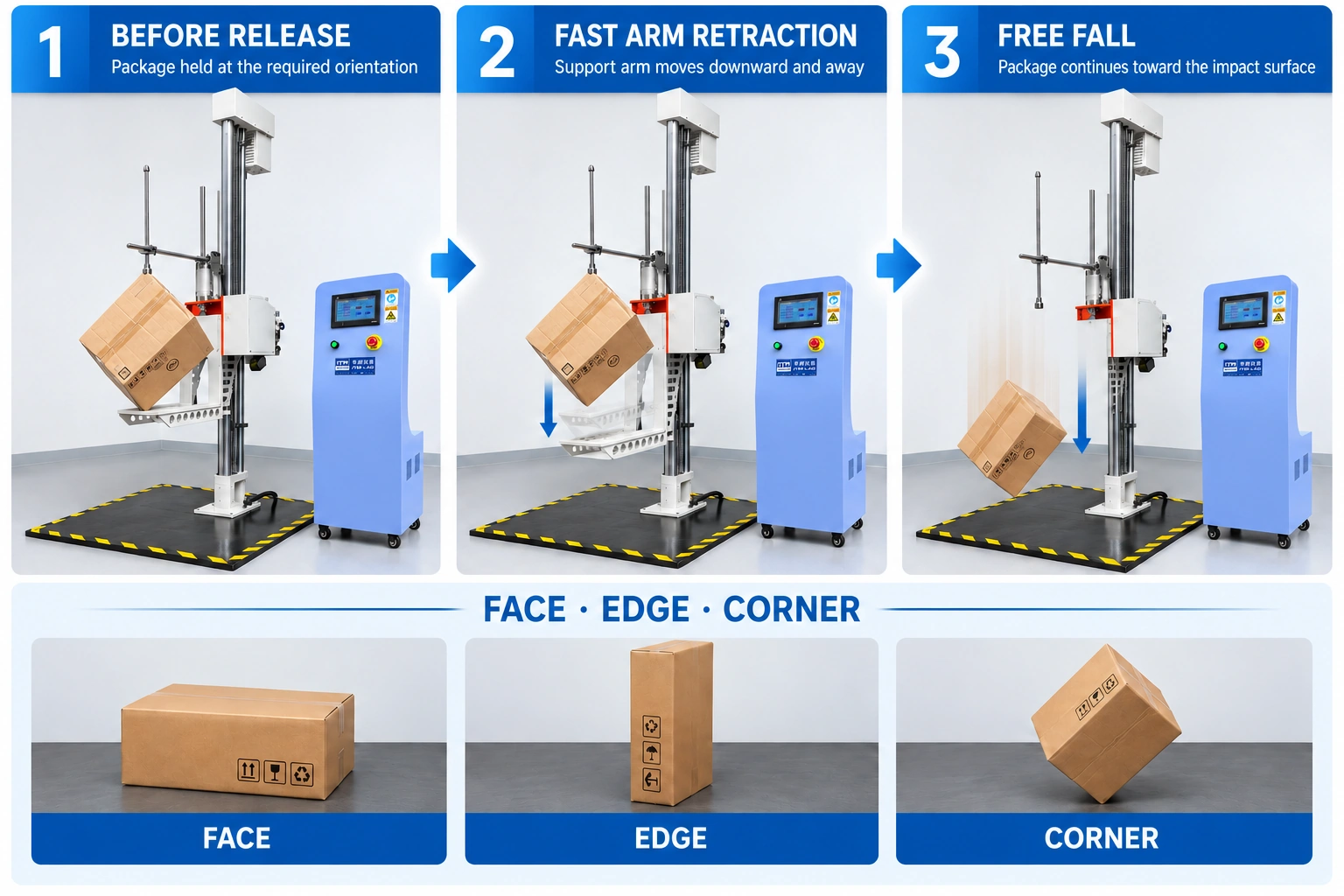

Hoe de Package Drop Test werkt
Een betrouwbare droptest gaat niet alleen over hoe hoog het pakket valt. Het pakket moet de steun ook schoon genoeg achterlaten om de beoogde impactoriëntatie te behouden.
Het monster wordt eerst gepositioneerd voor een
Na de impact inspecteer je het pakket en product op schade, en herplaats je het monster voor de volgende benodigde drop.
POSITIE → ORIËNTATIE → INGESTELDE HOOGTE → LIFT → RELEASE → VRIJE VAL → INSPECTEREN
Het veerondersteunde loslaatmechanisme is speciaal ontworpen om snel los te komen van de onderkant van de behuizing zonder onnodig de vooraf ingestelde droppositie te veranderen.
Face, Edge or Corner?
Face Drop
Evalueert de reactie op een vlakke impact op het geselecteerde pakketvlak.
Edge Drop
Concentreert de impact langs een pakketrand.
Corner Drop
Past een lokale impact toe op de geselecteerde hoek.
Gebouwd voor gecontroleerde pakketdrops
Face, edge and corner positioning
Verstelbare supports houden het pakket in de gewenste oriëntatie vóór de release.
≤±1 mm hoogtepositionering
Panasonic servo-drive, SHIMPO planetaire reductor en TBI kogelschroef zorgen voor nauwkeurige verticale positionering.
Snelle, schone release
De veerondersteunde ondersteuningsarm trekt snel in om interferentie met het vallende pakket te minimaliseren.
Stabiele verticale beweging
Dubbele precisiegeleiderkolommen zorgen voor soepel liften en helpen ongewenste beweging te verminderen.
OMRON + Mitsubishi control
Stel de drophoogte in, bekijk de huidige positie en controle-reset en liftfuncties vanaf het touchscreen.
Stabiele installatie
Een 16 mm versterkte stalen basis biedt een stijve fundering zonder dat de machine aan de laboratoriumvloer hoeft te worden bevestigd.
Technische specificaties
| Specificatie | RS-315PW | RS-320PW |
|---|---|---|
| Drop Height | 300–1500 mm | 300–2000 mm |
| Test Orientation | Face / Edge / Corner | Face / Edge / Corner |
| Maximale testbelasting | 50 kg | 80 kg |
| Maximale steekproefgrootte | 800 × 600 × 800 mm | 800 × 600 × 800 mm |
| Ondersteuningsarmgrootte | 280 × 220 × 12 mm | 280 × 220 × 12 mm |
| Hoogte fout | ≤±1 mm | ≤±1 mm |
| Machine Dimensions | W1200 × D1700 × H2336 mm | W1200 × D1700 × H2836 mm |
| machine weight | 750 kg | 850 kg |
| Lift Drive | Panasonic Servo + SHIMPO Planetary Reducer | Panasonic Servo + SHIMPO Planetary Reducer |
| Overdracht | TBI Ball Screw | TBI Ball Screw |
| Control | OMRON Touchscreen + Mitsubishi PLC | OMRON Touchscreen + Mitsubishi PLC |
| Voeding | AC220V, 50Hz, 750W | AC220V, 50Hz, 750W |
De twee modellen delen dezelfde maximale pakketafmetingen en besturingsarchitectuur. Het belangrijkste selectieverschil is het vereiste
Drop Test Standards
- ASTM D5276
- ISO 2248
- Toepasselijke ISTA-testprocedures
- Klantgespecificeerde Verpakkingsdroptestprocedures
De oorspronkelijke apparatuurspecificatie identificeert de machine als bedoeld voor verpakking en transportcontainer-droptesting en stelt dat hij is ontworpen volgens de ASTM-vereisten voor droptestapparatuur.
Drophoogte, oriëntatie, volgorde en aantal drops moeten worden geselecteerd volgens de toepasselijke testprocedure en pakketspecificatie.
Wat kun je evalueren?
Een pakket droptest kan meer vertellen dan alleen of het karton zichtbaar beschadigd is.
Package protection
Blijft de verpakking het product beschermen na impact?
Cushioning performance
Biedt het dempingssysteem voldoende bescherming voor het verpakte product?
Package integrity
Blijven het karton, de behuizing en de interne verpakking intact na de opgegeven drops?
Orientation sensitivity
Is het verpakte product kwetsbaarder voor een impact op een vlak, rand of hoek?
De resultaten kunnen worden gebruikt tijdens verpakkingsontwikkeling, ontwerpverificatie en transportgerelateerde kwaliteitsevaluatie. De oorspronkelijke specificatie positioneert specifiek droptestresultaten van het pakket als nuttige input voor het dempen van het ontwerp van een behuizing.
Typische Pakketten
Consumentenelektronica · Huishoudelijke Apparaten · Industriële Componenten · E-commerce Zendingen · Gegolfde Kartonnen · Transportpakketten
RS-315PW of RS-320PW?
Je hebt het grotere model niet nodig simpelweg omdat het pakket zelf groot is. Begin met twee vragen:
Hoe zwaar is het testpakket?
Wat is de hoogste vereiste drophoogte?
| RS-315PW | RS-320PW | |
|---|---|---|
| Maximale Valhoogte | 1500 mm | 2000 mm |
| Maximale testbelasting | 50 kg | 80 kg |
| Maximale steekproefgrootte | 800 × 600 × 800 mm | 800 × 600 × 800 mm |
Kies RS-315PW wanneer:
Je pakket is ≤50 kg en de vereiste drophoogte overschrijdt niet 1500 mm.
Kies RS-320PW wanneer:
Uw test vereist een valhoogte boven de 1500 mm of het verpakte product weegt meer dan 50 kg, tot de machinelimieten van 2000 mm en 80 kg.
Configureer je pakket-droptest
Voordat we een machine aanbevelen, moeten we normaal gesproken het pakket kennen—niet alleen het standaardnummer.
| Tell Us | Voorbeeld |
|---|---|
| Package Size | L × W × H |
| Testgewicht | Package + product |
| Drop Height | mm |
| Impact Orientation | Face / Edge / Corner |
| Drop Sequence | Vereiste bestelling |
| Aantal Drops | Per monster |
| Teststandaard | ASTM / ISO / ISTA / Interne procedure |
Als je al een klanttestspecificatie hebt, stuur die dan mee met de aanvraag. We kunnen de vereiste
Vraag een configuratie & offerte
aanStuur ons uw pakketafmetingen, testgewicht, vereiste drophoogte, impactoriëntaties en testprocedure.
ITM-LAB zal de juiste RS-315PW of RS-320PW configuratie aanbevelen.
Kan dezelfde machine face-, edge- en cornerdrops uitvoeren?
Ja. De pakketondersteuningsopstelling is ontworpen om het monster voor alle drie de oriëntaties te positioneren.
Verandert de ondersteuningsarm de verpakkingsoriëntatie bij het vrijgeven?
Het loslaatmechanisme is ontworpen om snel naar beneden te bewegen en weg van de behuizing. Het doel is om interferentie met de vooraf ingestelde oriëntatie te minimaliseren wanneer de vrije val begint.
We hebben slechts een drop van 1200 mm nodig. Welk model moeten we kiezen?
Alleen de drophoogte is niet voldoende om te beslissen. Als het pakket ook binnen de 50 kg limiet valt, dekt de RS-315PW normaal gesproken een vereiste van 1200 mm. Pakketafmetingen en de volledige testprocedure moeten nog steeds worden gecontroleerd vóór de definitieve selectie.
Moet de tester aan de vloer worden vastgeschroefd?
Volgens de standaard machinespecificatie is nee. De machine gebruikt een
Kun je onze teststandaard controleren voordat we een model selecteren?
Ja. Stuur de standaard of de testprocedure van uw klant samen met de
