Product Overview

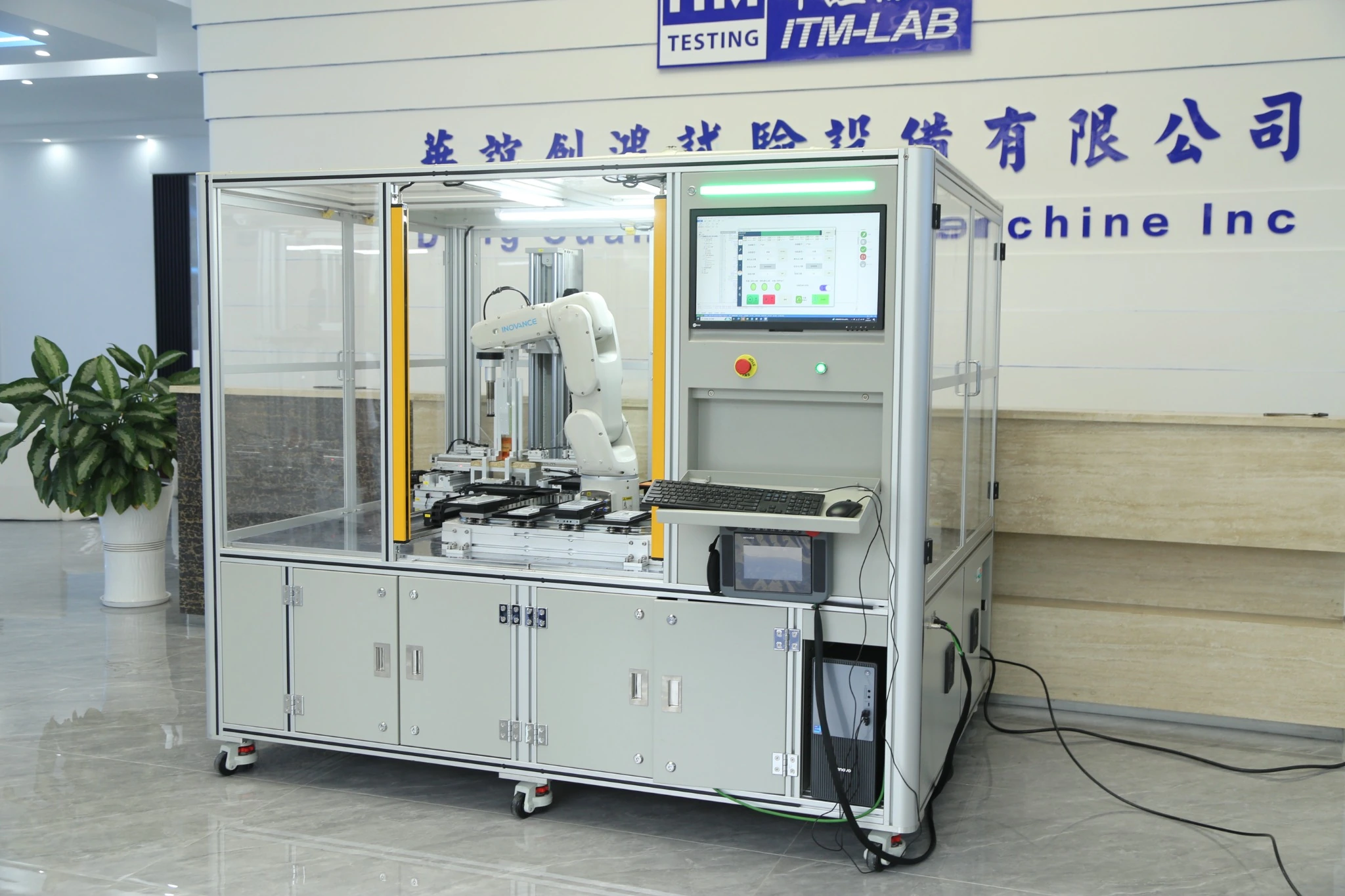

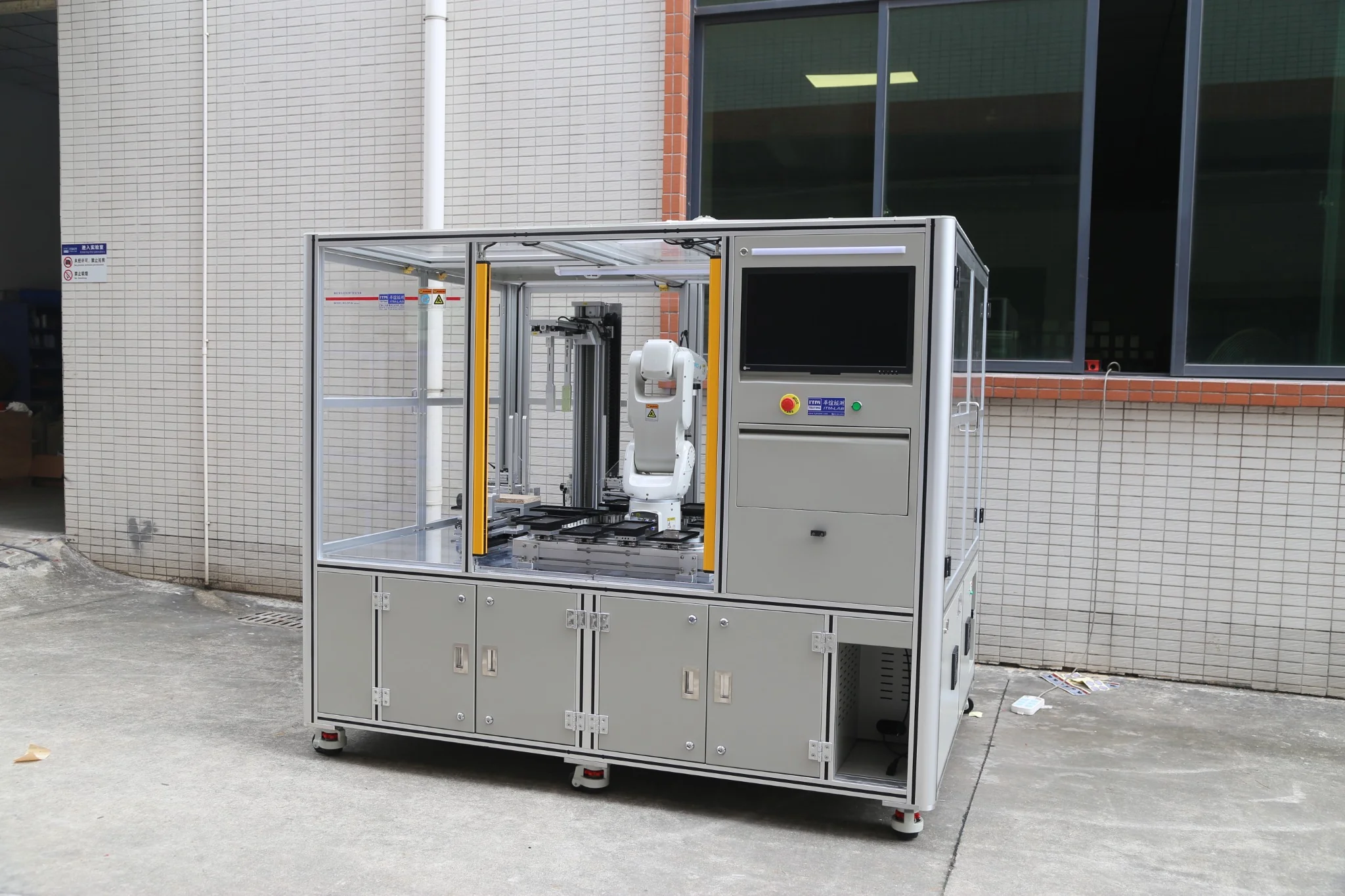

De RS-DP-04-2A Automatic Repetitive Drop Tester is ontworpen voor herhaalde laag-hoogte drop tests van smartphones, tablets en draagbare elektronica.
Met
Een Oogopslag
| 2 Stations | 14 Samples | 5–300 mm | 1–30 Drops/min |
|---|---|---|---|
| Onafhankelijk Testen | Automatisch laden | Drop Height | Testsnelheid |
Arbeidsprincipe

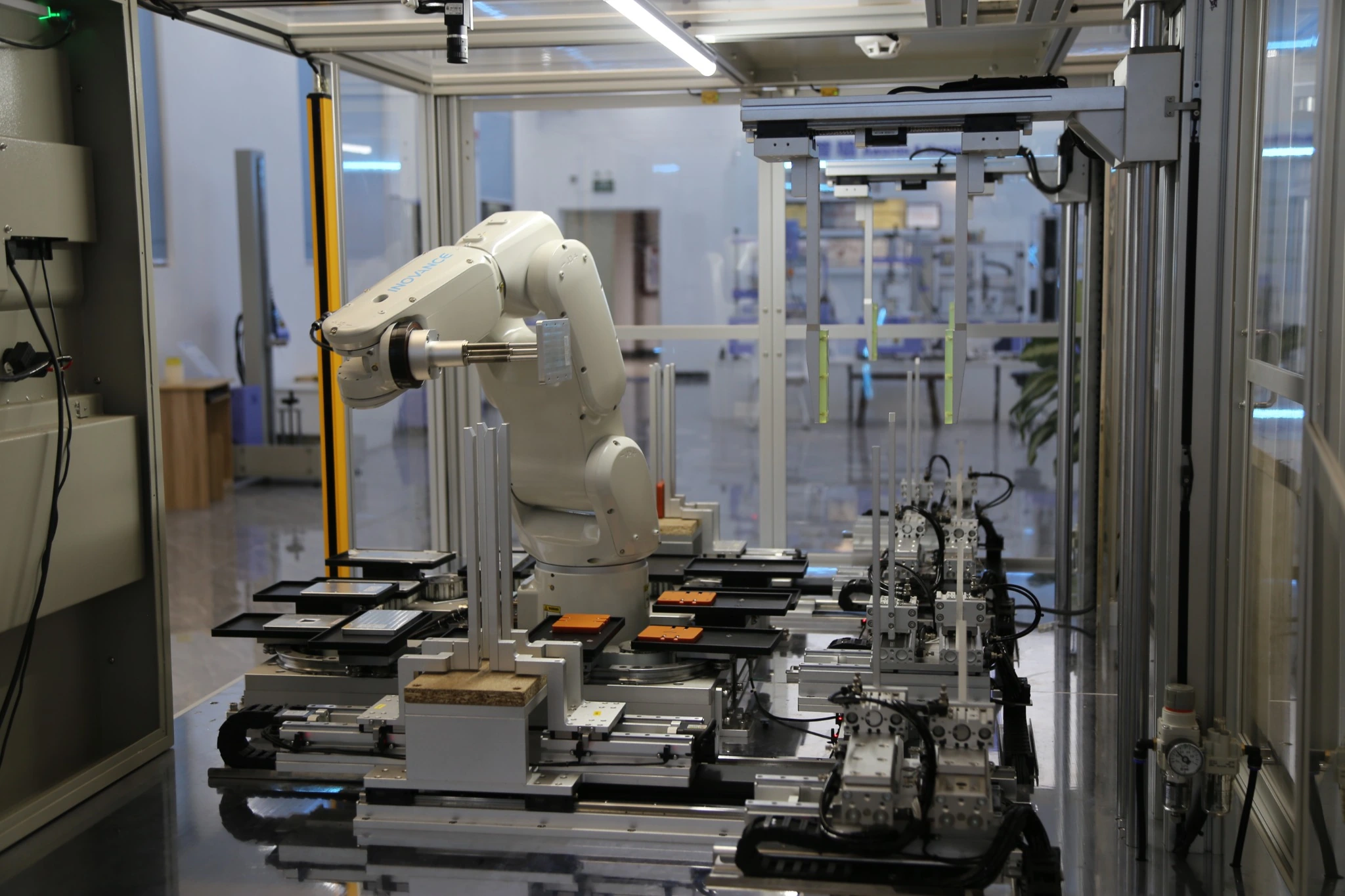

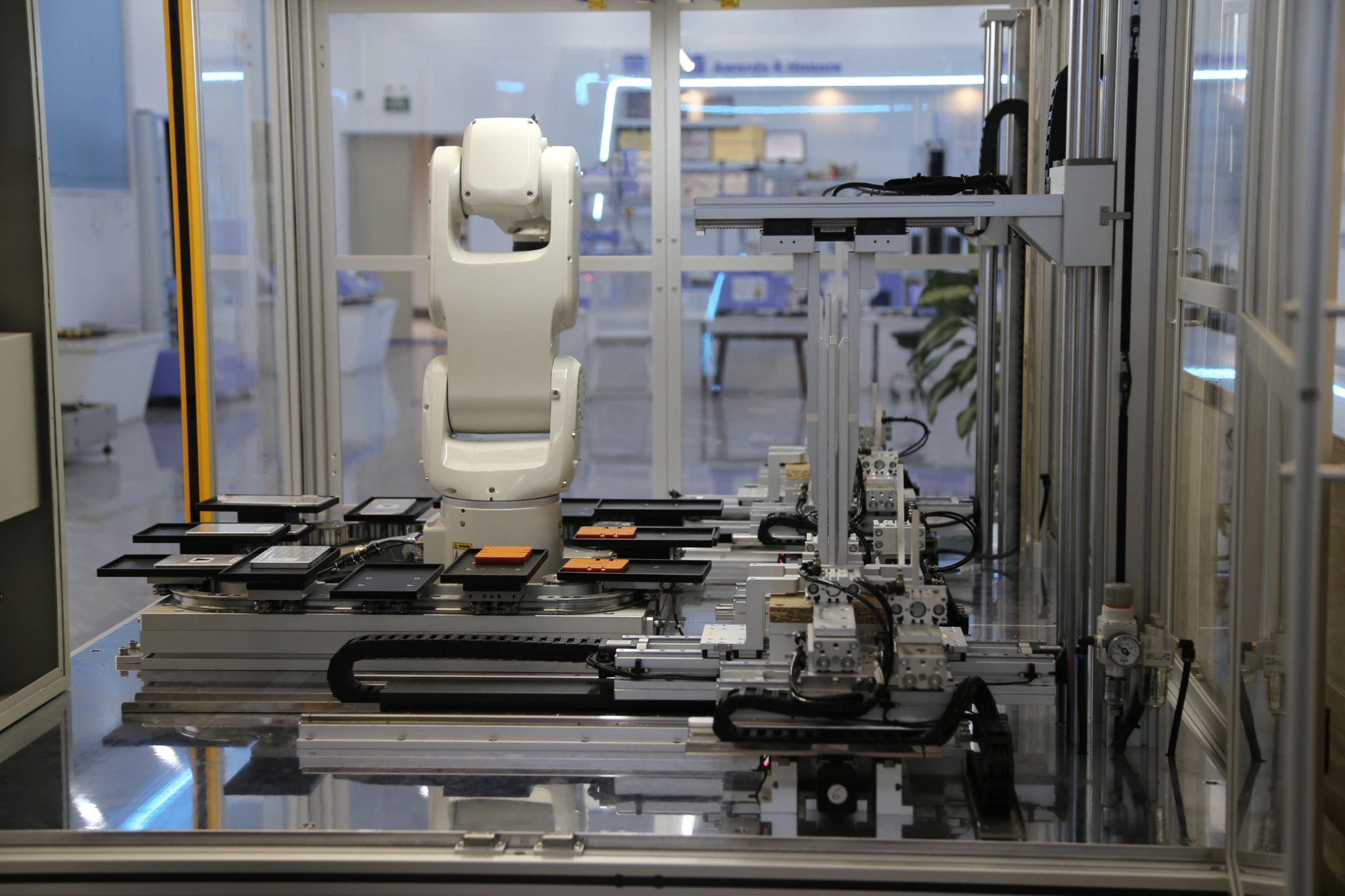

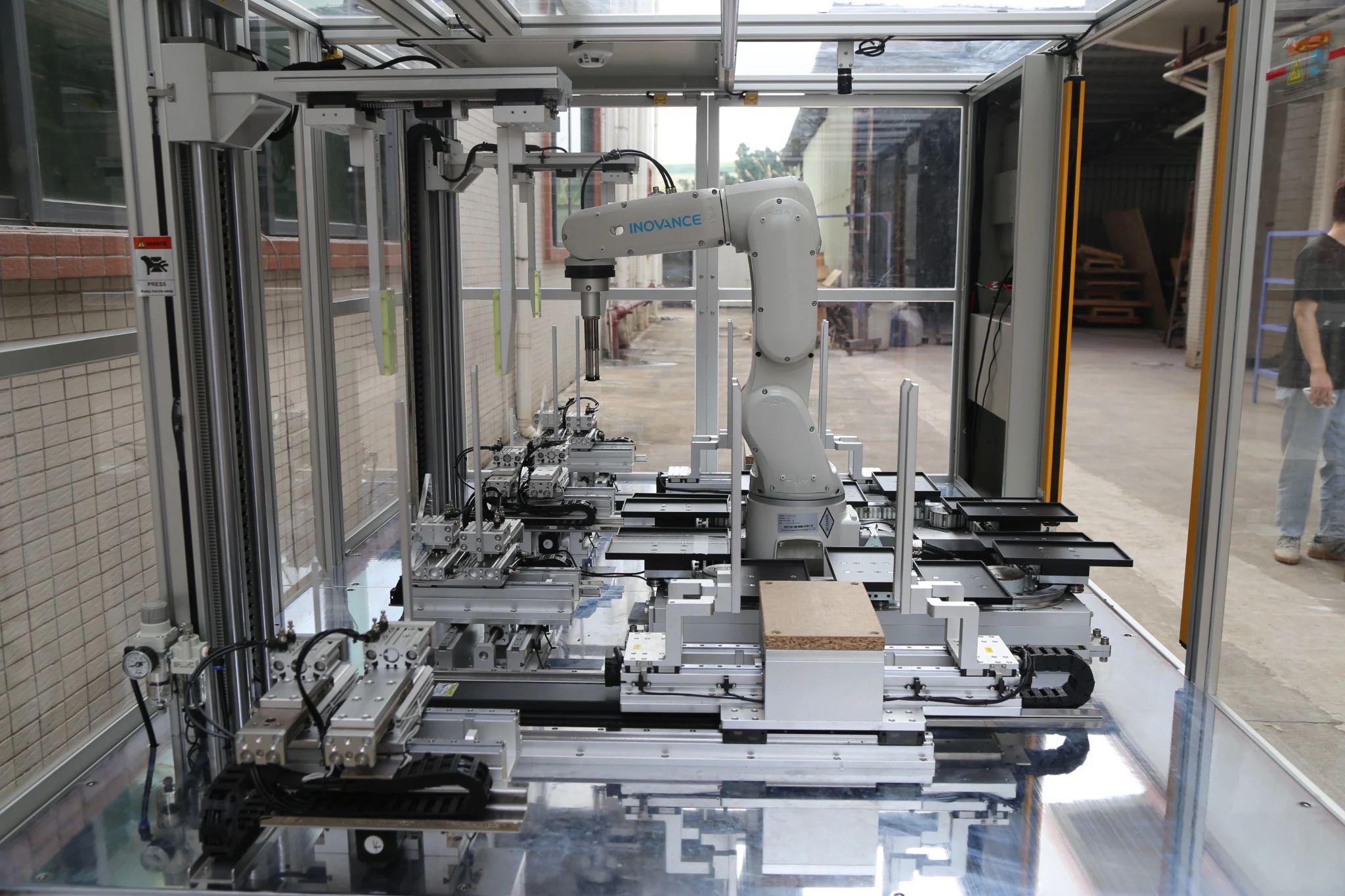

Laad tot 14 monsters van dezelfde grootte en stel de drophoogte, oriëntatie, sequentie en drop-count in. Het visiesysteem lokaliseert het monster, terwijl de 6-assige robot automatisch het oppikken, overdragen en heroriënteren verzorgt.

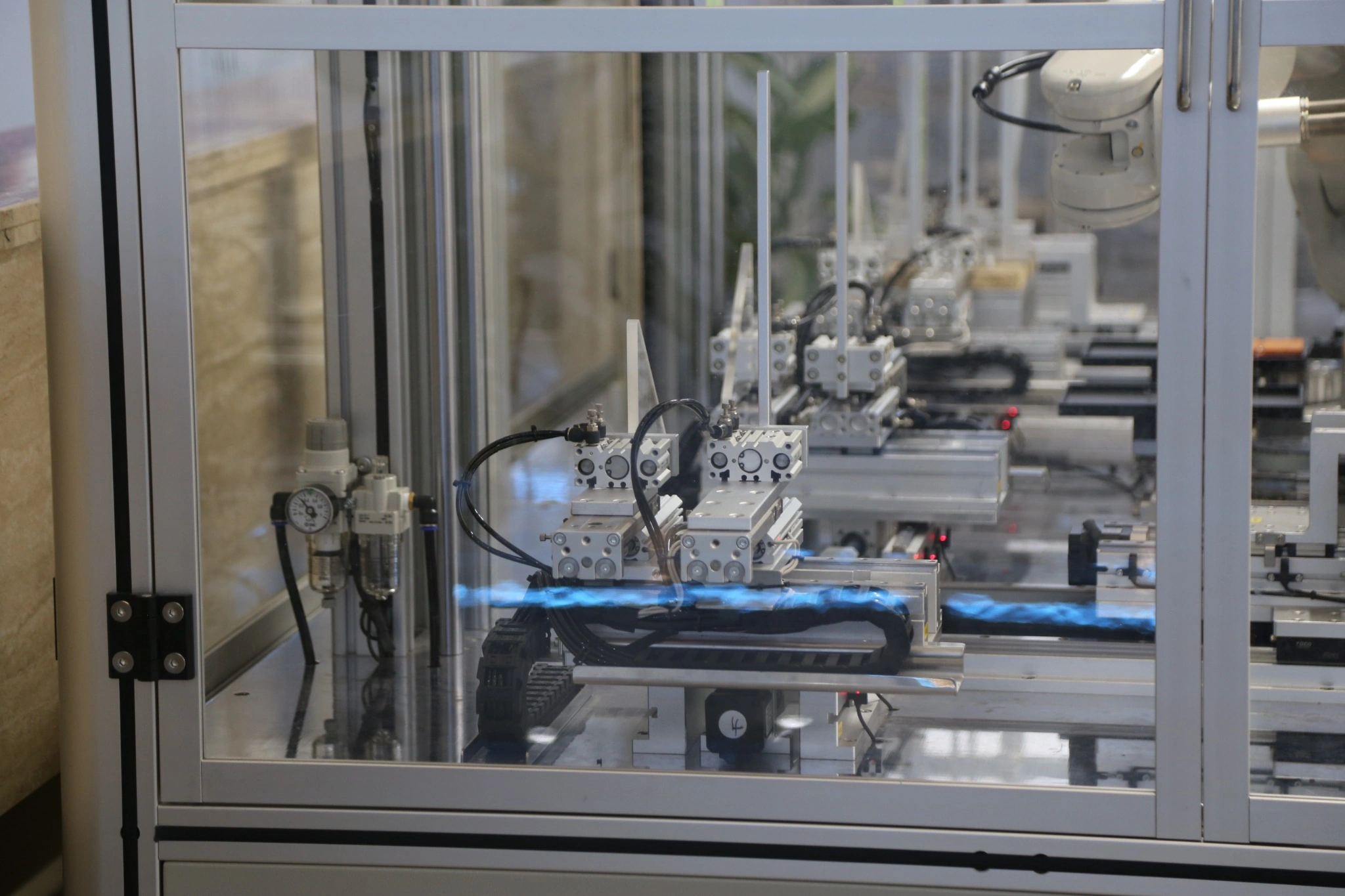

Het dropmechanisme positioneert het monster, tilt het op de geprogrammeerde hoogte en laat het los op het impactoppervlak. Na elke sequentie haalt de robot het monster terug en bereidt de volgende oriëntatie of monster voor.
LAAD → IDENTIFICEER → KIES → POSITIE → DROP → RECOVER → ORIËNTATIE → HERHALEN
Belangrijkste Kenmerken
- Dual Independent Stations
Twee onafhankelijk bestuurde stations ondersteunen gelijktijdig automatisch testen.
- 6-Axis Robotic Handling
Automatisch
- 14-Voorbeeld Automatische Testen
Laad tot
- Automatisch Multi-Side Testing
Automatisch test twee hoofdvlakken en vier smalle zijden volgens de geprogrammeerde sequentie.
- Barcode / QR-code traceerbaarheid
Identificeert individuele monsters en koppelt deze aan de bijbehorende testgegevens.
- Test Resume & Data Recovery
Onderbroken tests kunnen worden hervat vanaf de opgenomen oriëntatie en drop-count, met optionele serverintegratie via RJ45.
Technische Specificaties
| Item | Specificatie | ||
|---|---|---|---|
| Model | RS-DP-04-2A | ||
| Teststations | 2 onafhankelijke stations | ||
| Steekproefcapaciteit | 14 exemplaren | ||
| Testoriëntatie | 2 grote vlakken + 4 smalle zijden | ||
| Max. Specimengewicht | 2 kg | ||
| Max. Specimengrootte | Drop Height | 5–300 mm | |
| Drop Height Error | ±1 mm | ||
| Testsnelheid | 1–30 druppels/min* | ||
| Drop Medium | Houten bord | ||
| Drop Counter | 1–999,999 | ||
| Air Supply | ≥0,6 MPa | ||
| Machine Afmetingen | W2200 × D1580 × H1850 mm | ||
| Machine Weight | Ongeveer 1000 kg | ||
| Power Supply | AC220V, 35A |
Tot 30 druppels/min onder 100 mm; tot 20 drops/min boven 100 mm.
Teststandaarden
- IEC 60068-2-31:2008
- GB/T 2423.7-2018
- YD/T 1539-2019
- JIS C 0044
- Fabrikant / door de klant gespecificeerde repetitieve valtestprocedures
Testmethode en condities moeten worden bevestigd volgens de productspecificatie en klanteisen.
Typische toepassingen
Smartphones · Tablets · E-readers · Elektronische woordenboeken · Draagbare Terminals · Kleine consumentenelektronica
Geschikt voor
Producttraceabiliteit
Barcode- of QR-codeidentificatie kan elk monster koppelen aan zijn
Testoriëntatie, tijd en drop-count kunnen ook naar een server worden geüpload via RJ45-integratie wanneer het vereiste communicatieprotocol is geconfigureerd.
SCAN → TEST → RECORD → HERVAT → UPLOAD
Configureer je test
Voor configuratie en offerte, vermeld alstublieft:
| Eis | Informatie |
|---|---|
| Product | Smartphone / Tablet / Overig |
| Afmetingen | W × D × H |
| Gewicht | g / kg |
| Drop Height | mm |
| Oriëntatie | Face / Side / Overig |
| Drop Count | Drops per oriëntatie |
| Testsnelheid | Drops/min |
| batchhoeveelheid | Aantal exemplaren |
| Identificatie | Barcode / QR-code / Geen |
| Testprocedure | Klantspecificatie |
Vraag een configuratie en offerte aan
Stuur ons uw productafmetingen, gewicht, drophoogte, oriëntaties en drop count. ITM-LAB zal de juiste testconfiguratie evalueren.
Welke producten kunnen worden getest met de RS-DP-04-2A?
Het is voornamelijk ontworpen voor smartphones en vergelijkbare draagbare elektronica, waaronder tablets, e-readers en elektronische woordenboeken. Het doel is om herhaalde inslagen op lage hoogte te reproduceren en de duurzaamheid van de behuizing en interne structuur te controleren.
Is dit hetzelfde als een conventionele free-fall drop tester?
No. De RS-DP-04-2A is bedoeld voor
Hebben we voor elke drop een operator nodig?

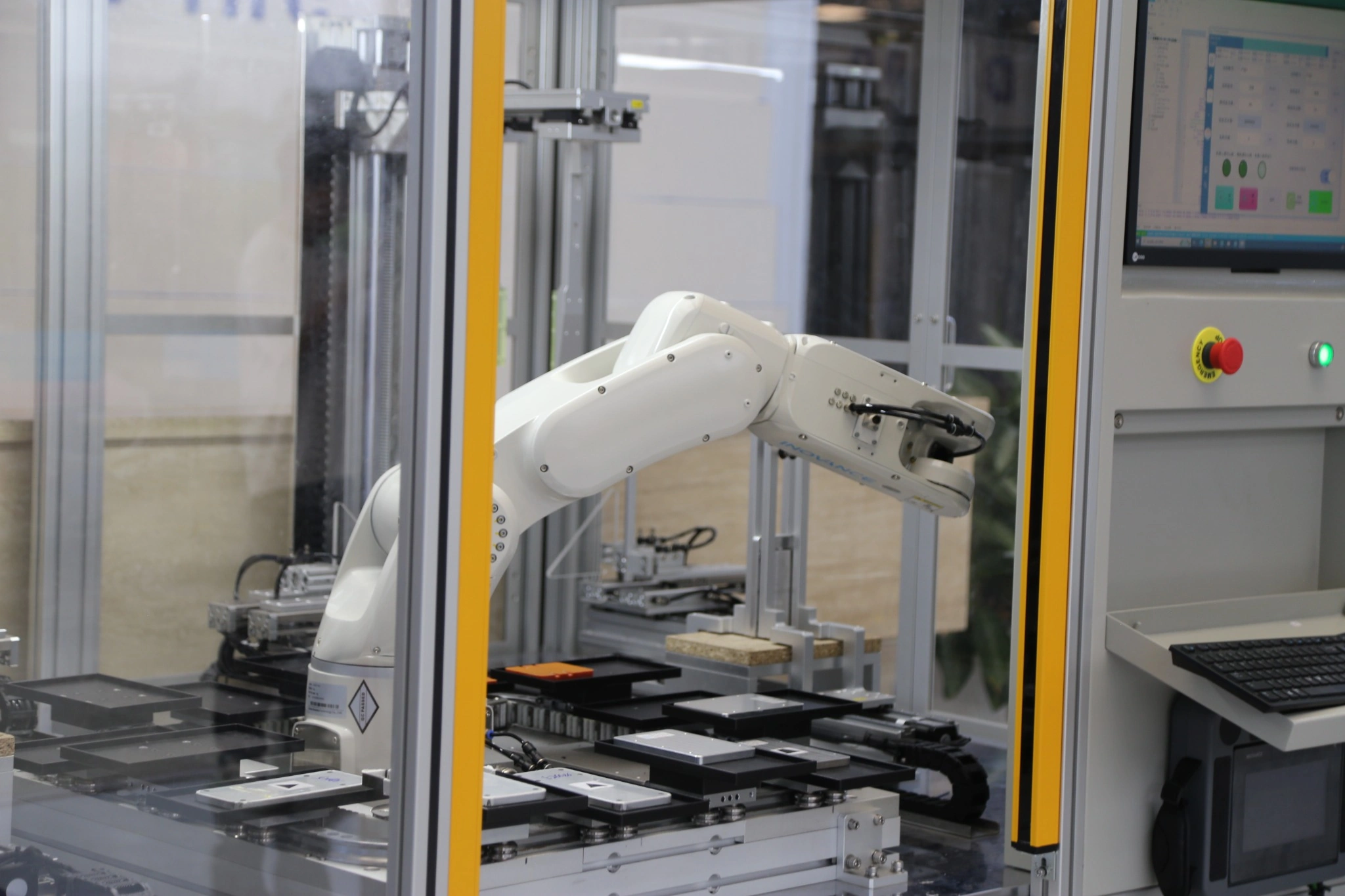

No. Zodra de monsters en testsequentie zijn voorbereid, verwerkt de machine het repetitieve proces automatisch. De robot pakt het monster op, brengt het naar het teststation en verandert de oriëntatie wanneer nodig.
Hoeveel telefoons kunnen we tegelijk laden?
Het standaard laadgebied biedt plaats aan
Kunnen beide teststations onafhankelijk draaien?
Ja. Er zijn twee onafhankelijk bestuurde stations, dus elk station voert zijn eigen testacties uit. Dit is handig wanneer er veel herhaalde drops nodig zijn.
Kan het automatisch de afzetoriëntatie veranderen?
Ja. Voor de standaardconfiguratie kan de machine automatisch testen
Wat gebeurt er als een lange test wordt onderbroken?
Het systeem ondersteunt barcode/QR-identificatie en kan de eerdere testoriëntatie en het aantal druppels van het monster behouden. Dit maakt het mogelijk dat een onderbroken test vanaf het opgenomen punt kan worden voortgezet in plaats van opnieuw te beginnen.
Ons product verschilt van een standaard smartphone. Kun je de machine daarvoor configureren?
Stuur ons de sampleafmetingen, gewicht, vereiste valhoogte, oriëntaties en aantal drops. We kunnen eerst controleren of de standaard RS-DP-04-2A-configuratie geschikt is en bepalen welke fixture- of handlingaanpassingen nodig zijn.
